ETITEC SM T12 PV 1200/12,5 Y oraz ETITEC SM T2 PV 1200/20 Y

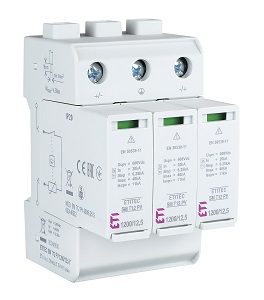

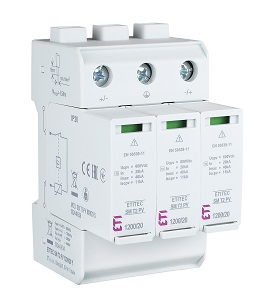

Serie nowych ograniczników przepięć ETITEC SM T12 PV 1200/12,5 Y (Typ 1 oraz Typ 2) oraz ETITEC SM T2 PV 1200/20 (Typ 2) są przeznaczone do ochrony instalacji fotowoltaicznych - modułów PV przed skutkami przepięć: łączeniowych lub pochodzących od wyładowań atmosferycznych pośrednich lub bezpośrednich. Dodatkowo ogranicznik T12 (Typ 1 + Typ 2) znajduje zastosowanie w obiektach wyposażonych w zewnętrzną instalację odgromową. Układ wewnętrzny ograniczników zawiera 1 warystor (w obydwu biegunach bocznych) i 1 iskiernik (tylko w biegunie środkowym) w układzie Y. Każdy biegun posiada wewnętrzne zabezpieczenie termiczne - odłącznik.

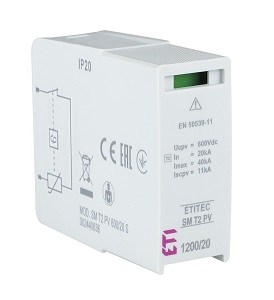

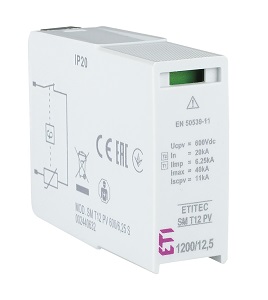

Moduły wymienne ograniczników przepięć - ETITEC SM T12 PV 1200/12,5 Y oraz ETITEC SM T2 PV 1200/20 Y
Serie tych ograniczników charakteryzują się brakiem prądu upływu. Spełnienie tego warunku osiągnięto poprzez zastosowanie w tych urządzeniach iskiernika ograniczającego przepięcia, który również eliminuje występowanie prądu upływu między przewodem bieguna dodatniego lub bieguna ujemnego, a ochronnym PE. Należy pamiętać, że Typ 1 ogranicznika przepięć jest stosowany do ochrony przed bezpośrednim oddziaływaniem prądu piorunowego (wyrównywanie potencjałów w budynkach), przepięciami atmosferycznymi oraz wszelkiego rodzaju przepięciami łączeniowymi. Typ 2 natomiast jest dedykowany do ochrony przed przepięciami atmosferycznymi indukowanymi, przepięciami łączeniowymi oraz wszelkiego rodzaju przepięciami „przepuszczonymi” przez ograniczniki przepięć Typu 1. Ograniczniki te obniżają znacząco wartość przepięcia do znamionowego poziomu ochrony.

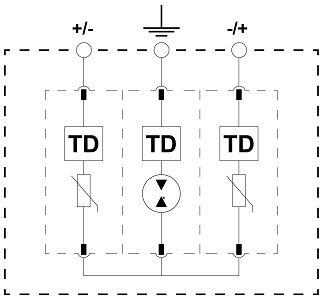

Schemat połączeń przedstawiający budowę ograniczników z serii ETITEC SM PV
