AZ-112-24V

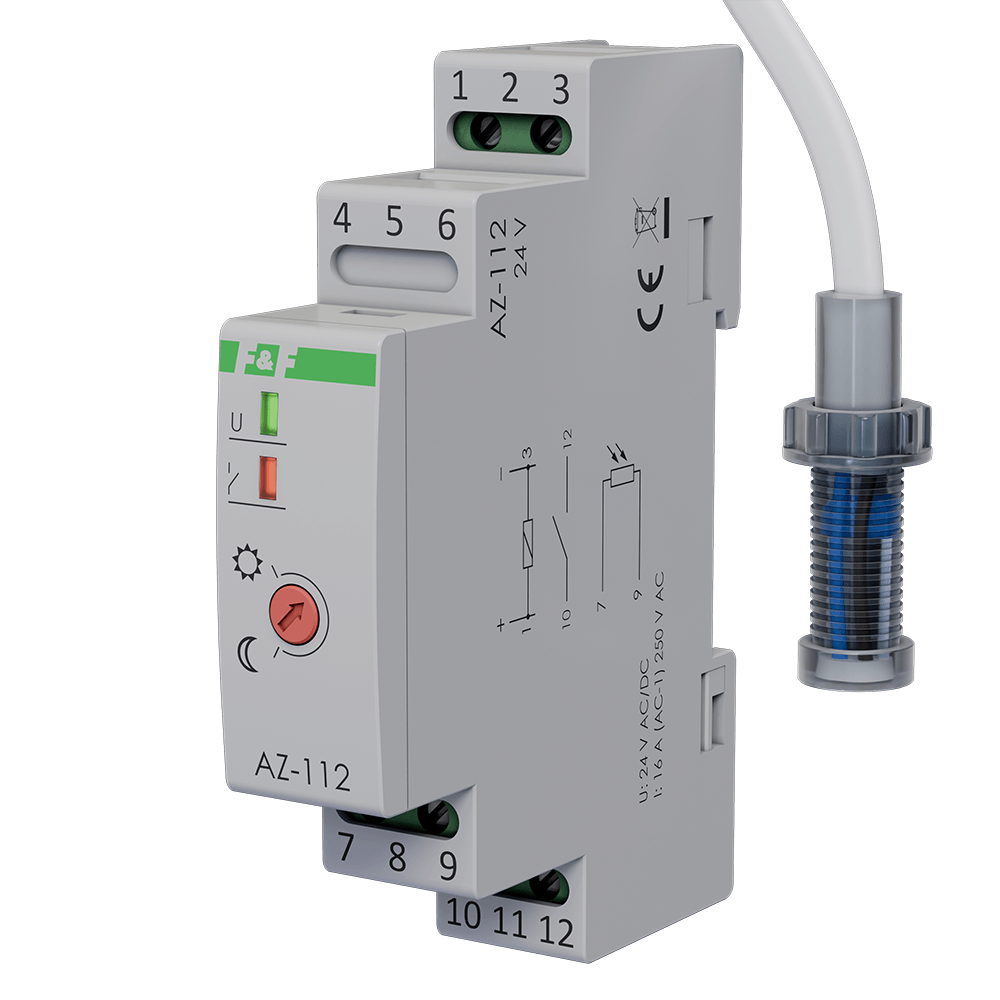

Automat zmierzchowy AZ-112 24 V

Automat zmierzchowy AZ-112 24 V do automatycznego sterowania oświetleniem

Automat zmierzchowy AZ-112 24 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zapadnięciu zmroku i wyłączania go o świcie. Urządzenie sprawdza się w instalacjach automatyki domowej, budynkowej oraz w prostych aplikacjach technicznych, takich jak sterowanie oświetleniem zewnętrznym ogrodu, posesji, ulic, placów, wystaw czy reklam. Dzięki zasilaniu 21÷27 V AC/DC może być stosowane w układach niskonapięciowych, gdzie wymagane jest niezawodne sterowanie odbiornikiem bez ręcznej obsługi. AZ-112 24 V współpracuje z zewnętrzną sondą światłoczułą Ø10 mm o stopniu ochrony IP65, którą można umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Takie rozwiązanie pozwala zamontować moduł w rozdzielnicy, a pomiar natężenia oświetlenia prowadzić w optymalnym punkcie instalacji. Regulowany próg zadziałania w zakresie 2÷1000 lx umożliwia dopasowanie momentu załączenia do warunków otoczenia oraz potrzeb użytkownika. Obrót potencjometru w stronę symbolu księżyca powoduje późniejsze załączenie, a w stronę symbolu słońca wcześniejsze załączenie oświetlenia. Urządzenie wykorzystuje przekaźnikowy element wykonawczy ze stykiem 1 × NO i separacją styku, a maksymalny prąd dla obciążenia typu AC-1 wynosi 16 A. Wbudowane opóźnienie włączenia około 10 s oraz opóźnienie wyłączenia około 20 s ogranicza wpływ chwilowych zakłóceń świetlnych, na przykład wyładowań atmosferycznych, na pracę automatu. Dzięki temu zmierzchówka działa stabilnie i ogranicza przypadkowe przełączenia. Jako modułowy automat na szynę DIN TH-35, AZ-112 24 V zajmuje tylko 1 moduł, czyli 18 mm szerokości, co ułatwia montaż w rozdzielnicach elektrycznych. Zaciski śrubowe obsługują przewody do 2,5 mm², a pobór mocy wynosi 0,56 W. To praktyczne rozwiązanie dla instalatorów poszukujących urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu do automatyki oświetlenia ulicznego oraz lokalnego sterowania oświetleniem zewnętrznym.
Automat zmierzchowy AZ-112 24 V

Dlaczego warto wybrać AZ-112-24V?

Zasilanie 21÷27 V AC/DC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Zewnętrzna sonda Ø10 mm

Temperatura pracy -25÷50°C

Styk NO z separacją

Opóźnienie włączenia i wyłączenia

Montaż na szynie DIN TH-35

Szerokość jednego modułu 18 mm

Sonda Ø10 mm o stopniu ochrony IP65 pozwala mierzyć natężenie światła poza rozdzielnicą, w miejscu właściwym dla warunków pracy instalacji. Ułatwia to precyzyjne sterowanie oświetleniem zewnętrznym i ogranicza ryzyko błędnych załączeń wynikających z nieodpowiedniego umieszczenia modułu głównego.

Regulowany próg zadziałania 2÷1000 lx umożliwia dopasowanie momentu załączenia oświetlenia do specyfiki obiektu. Użytkownik może ustawić wcześniejsze lub późniejsze załączanie, co wspiera komfort, bezpieczeństwo po zmroku oraz racjonalne zużycie energii.

Układ opóźniający włączenie około 10 s i wyłączenie około 20 s ogranicza reakcję na krótkotrwałe zakłócenia świetlne. Dzięki temu automat zmierzchowy pracuje pewniej w instalacjach zewnętrznych, w tym przy oświetleniu ulic, placów, reklam i terenów przy budynkach.
Automat zmierzchowy AZ-112 24 V Automat zmierzchowy AZ-112 24 V Automat zmierzchowy AZ-112 24 V
Automatyzacja oświetlenia

Automatyzacja oświetlenia

Załącza światło o zmierzchu i wyłącza o świcie.

Niskonapięciowe zasilanie

Niskonapięciowe zasilanie

Przystosowany do pracy z napięciem 21÷27 V AC/DC.

Kompaktowy montaż

Kompaktowy montaż

Zajmuje jeden moduł w rozdzielnicy na DIN TH-35.

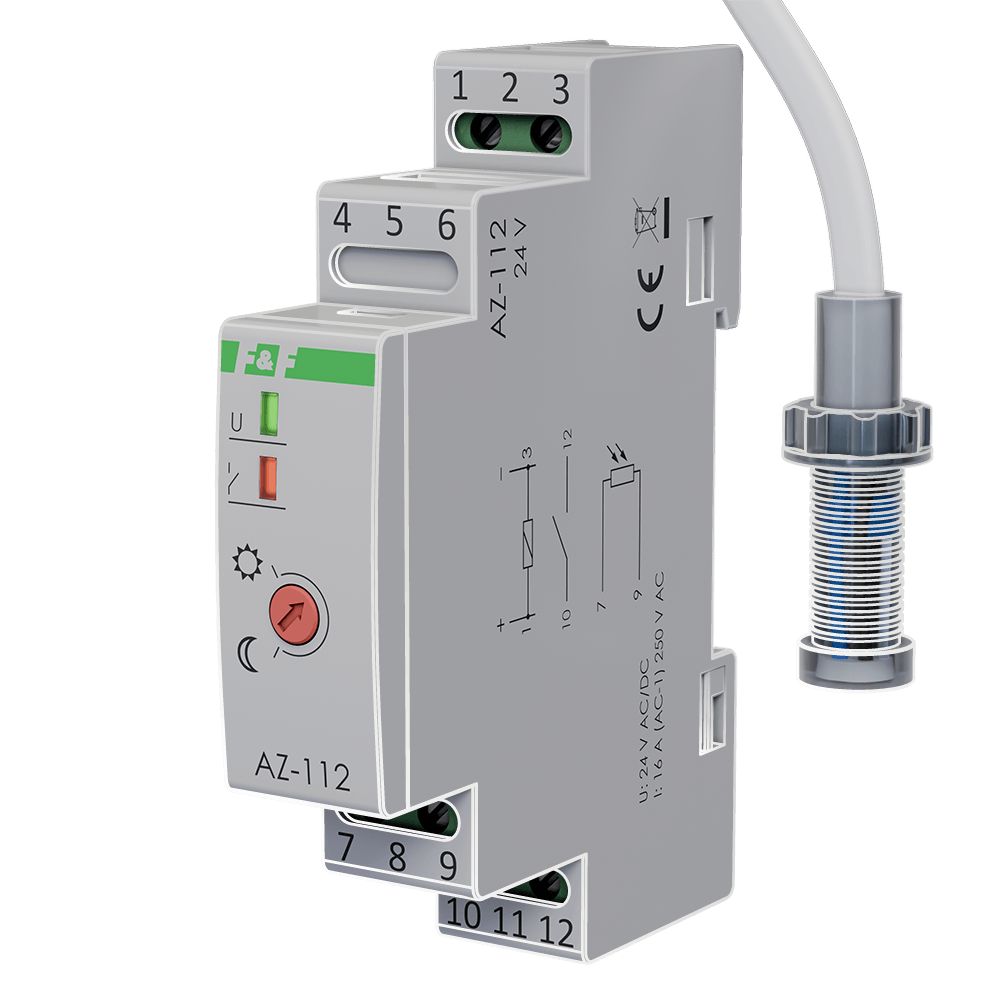

AZ-112-24V – wizualizacja urządzenia

Automat zmierzchowy AZ-112 24 V

Poznaj inne zalety AZ-112-24V

Urządzenie ma obudowę o szerokości 1 modułu, czyli 18 mm, przeznaczoną do montażu w rozdzielnicy elektrycznej.

Na obudowie widoczny jest układ montażowy do instalacji na standardowej szynie DIN TH-35, stosowanej w rozdzielnicach.

Na froncie urządzenia znajdują się zaciski śrubowe do podłączenia zasilania, sondy oraz separowanego styku NO.

Na panelu dostępny jest potencjometr do ustawiania progu zadziałania, obsługiwany wkrętakiem i oznaczony symbolami kierunku regulacji.

W komplecie znajduje się mały czujnik światłoczuły w hermetycznej obudowie Ø10 mm z przewodem przyłączeniowym.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Szerokość wyrażona liczbą modułów
1
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Napięcie znamionowe
24 V
Maks. moc przełączana LED
250 W
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Maksymalna długość przewodu czujnika
10 m
Głębokość wbudowania
65 mm
Częstotliwość znamionowa
0-50 Hz
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.


Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS-UNI

Zasilanie:             12 ÷ 264 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:             na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Włącznik/wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu. Do zastosowania np. do oświetlenia ogrodu.

Pliki do pobrania

AZ-112-24V-declaration-pref-origin-status-1.pdf
AZ-112-24V-declaration-RoHS-pl-1.pdf
az-112-schemat-cad-dxf.dxf
az-azh-awz-deklaracja-ce-2025.pdf
az-112-24-v-instrukcja-obslugi.pdf
