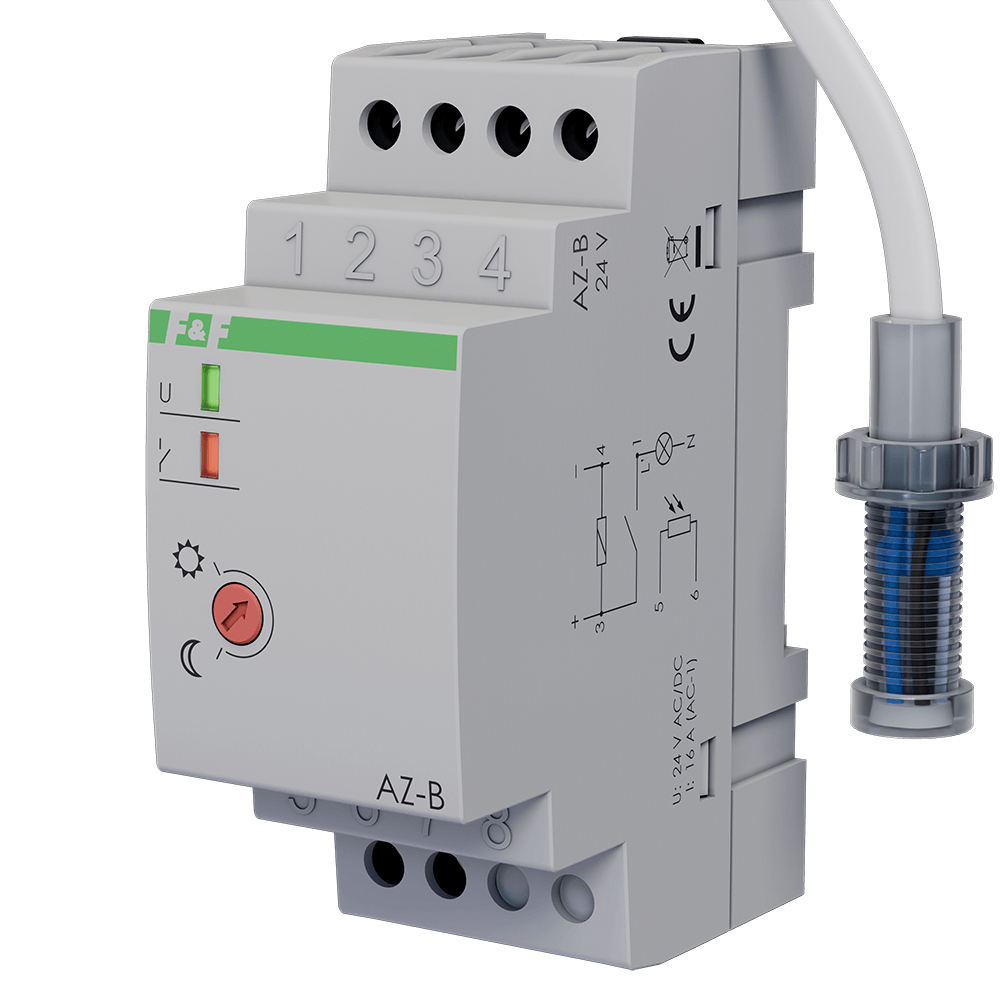

Automat zmierzchowy AZ-B 24 V

Automat zmierzchowy AZ-B 24 V do sterowania oświetleniem

Automat zmierzchowy AZ-B 24 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania i wyłączania oświetlenia w zależności od natężenia światła dziennego. Urządzenie współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, którą można umieścić w miejscu o stałym dostępie naturalnego światła, co pozwala precyzyjnie reagować na rzeczywiste warunki oświetleniowe. AZ-B 24 V załącza odbiornik o zmierzchu i wyłącza go o świcie, dlatego sprawdza się w instalacjach takich jak sterowanie oświetleniem zewnętrznym, oświetlenie ulic, placów, wystaw, posesji, reklam oraz innych obwodów wymagających automatycznej pracy po zapadnięciu zmroku. Regulowany próg zadziałania w zakresie 2–1000 lx umożliwia dopasowanie momentu załączenia do potrzeb użytkownika i charakteru instalacji. Wbudowane opóźnienie włączenia oraz wyłączenia ogranicza wpływ chwilowych zakłóceń świetlnych, na przykład błysków lub wyładowań atmosferycznych, zwiększając stabilność pracy układu. Przekaźnikowe wyjście NO o maksymalnym prądzie 16 A dla obciążeń typu AC-1, pozwala sterować źródłami światła lub innymi odbiornikami energii. Montaż na szynie DIN TH-35 ułatwia integrację urządzenia w rozdzielnicy automatyki domowej, budynkowej lub przemysłowej. AZ-B 24 V to praktyczna zmierzchówka dla instalacji 21–27 V AC/DC, która wspiera energooszczędność, komfort obsługi i niezawodne działanie automatyki oświetleniowej. Produkt odpowiada na potrzeby użytkowników poszukujących rozwiązań z kategorii wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu do profesjonalnych zastosowań, w tym automatyka oświetlenia ulicznego.
Automat zmierzchowy AZ-B 24 V

Dlaczego warto wybrać AZ-B-24V?

Zasilanie 21–27 V AC/DC

Obciążenie AC-1 do 16 A

Regulacja progu 2–1000 lx

Zewnętrzna sonda Ø10 mm

Sonda o ochronie IP65

Montaż na szynie DIN TH-35

Wyjście przekaźnikowe 1 × NO

Opóźnienie przeciw zakłóceniom świetlnym

Praca od -25 do 50°C

Zakres nastawy 2–1000 lx pozwala dopasować moment załączenia oświetlenia do warunków otoczenia i wymagań instalacji. Użytkownik może ustawić wcześniejsze lub późniejsze włączenie za pomocą potencjometru, co ułatwia konfigurację oświetlenia placów, reklam, wystaw czy obiektów zewnętrznych.

Oddzielna sonda światłoczuła Ø10 mm umożliwia montaż elementu pomiarowego w miejscu najlepiej odwzorowującym naturalne oświetlenie dzienne. Stopień ochrony IP65 zwiększa odporność sondy na warunki środowiskowe, co jest istotne przy sterowaniu oświetleniem zewnętrznym.

Układ opóźniający załączenie i wyłączenie ogranicza przypadkowe przełączenia spowodowane krótkotrwałymi zmianami natężenia światła. Dzięki temu automat pracuje przewidywalnie i niezawodnie, również w instalacjach narażonych na chwilowe zakłócenia optyczne.
Automat zmierzchowy AZ-B 24 V Automat zmierzchowy AZ-B 24 V Automat zmierzchowy AZ-B 24 V
Automatyczna praca

Automatyczna praca

Samoczynnie załącza oświetlenie po zmierzchu i wyłącza je o świcie.

Instalacja rozdzielnicowa

Instalacja rozdzielnicowa

Kompaktowy moduł do montażu na standardowej szynie DIN TH-35

Odporna sonda

Odporna sonda

Hermetyczny czujnik IP65 przystosowany do pracy w instalacjach zewnętrznych.

AZ-B-24V – wizualizacja urządzenia

Automat zmierzchowy AZ-B 24 V

Poznaj inne zalety AZ-B-24V

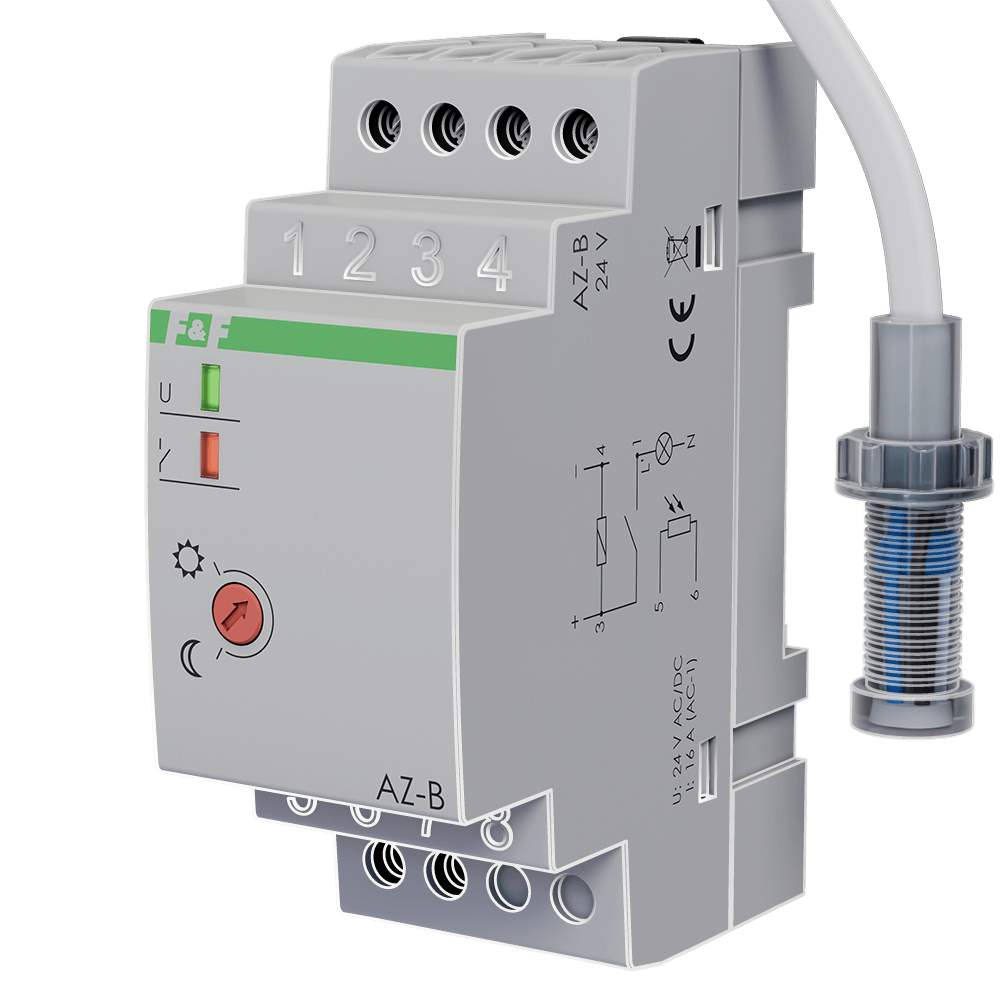

Urządzenie ma obudowę o szerokości 2 modułów, przystosowaną do montażu w rozdzielnicy na szynie DIN TH-35

Widoczne zaciski śrubowe umożliwiają podłączenie zasilania, wyjścia przekaźnikowego oraz przewodów sondy zgodnie z oznaczeniami urządzenia.

Na panelu dostępny jest potencjometr do ustawiania progu zadziałania, oznaczony symbolami księżyca i słońca.

W komplecie znajduje się mała, hermetyczna sonda światłoczuła, przeznaczona do montażu poza rozdzielnicą.

Na obudowie widoczne są opisy wyprowadzeń, ułatwiające identyfikację zacisków zasilania, styku NO i sondy.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Napięcie znamionowe
24 V
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Maksymalna długość przewodu czujnika
10 m
Szerokość wyrażona liczbą modułów
2
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Maks. moc przełączana LED
250 W
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Głębokość wbudowania
65 mm
Częstotliwość znamionowa
0-50 Hz
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.


Wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-PLUS-UNI

Zasilanie:             12 ÷ 264 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:             na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Włącznik/wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu. Do zastosowania np. do oświetlenia ogrodu.

Pliki do pobrania

AZ-B-24V-declaration-RoHS-pl-1.pdf
az-b-24-v-instrukcja-obslugi.pdf
az-b-24-v-schemat-cad-dxf.dxf
az-azh-awz-deklaracja-ce-2025.pdf
