automatyka domowa i przemysłowa

AZ-B-PLUS

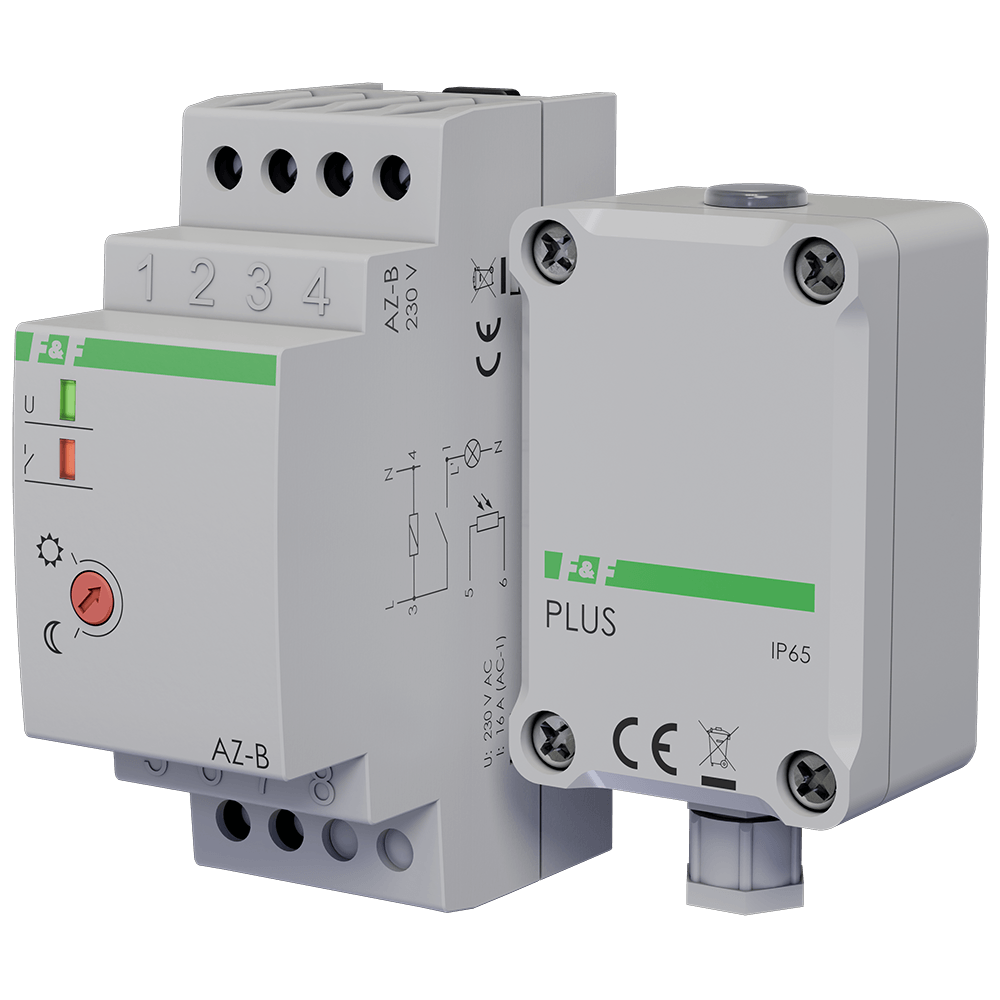

Automat zmierzchowy AZ-B PLUS 230 V

Automat zmierzchowy AZ-B PLUS 230 V z sondą IP65

Automat zmierzchowy AZ-B PLUS 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak oświetlenie ulic, placów, posesji, reklam, wystaw oraz innych obszarów zewnętrznych wymagających pracy bez ręcznej obsługi. To praktyczne rozwiązanie dla automatyki budynkowej, instalacji zewnętrznych oraz prostych układów sterowania w obiektach komercyjnych i przemysłowych. Model AZ-B PLUS współpracuje z zewnętrzną sondą światłoczułą PLUS o stopniu ochrony IP65, którą można umieścić w miejscu o stałym dostępie naturalnego światła. Regulowany próg zadziałania w zakresie 2÷1000 lx pozwala dopasować moment załączenia oświetlenia do warunków obiektu i oczekiwanego poziomu komfortu. Potencjometr umożliwia prostą nastawę: kierunek symbolu księżyca opóźnia załączenie, a kierunek symbolu słońca powoduje wcześniejsze załączenie. Wbudowane opóźnienie włączenia około 10 s oraz wyłączenia około 20 s ogranicza wpływ chwilowych zakłóceń, takich jak błyski światła czy wyładowania atmosferyczne, na pracę automatu. Dzięki temu urządzenie zapewnia stabilniejsze sterowanie oświetleniem zewnętrznym i zmniejsza ryzyko niepotrzebnych przełączeń. Przekaźnikowe wyjście 1 × NO umożliwia obsługę obciążenia AC-1 do 16 A, a montaż na szynie DIN TH-35 ułatwia instalację w rozdzielnicy. AZ-B PLUS należy do grupy urządzeń określanych jako wyłączniki zmierzchowe, włączniki zmierzchowe oraz czujniki zmierzchu. Jako popularna zmierzchówka pozwala zwiększyć wygodę użytkowania instalacji, poprawić bezpieczeństwo otoczenia po zmroku i ograniczyć zużycie energii przez automatyczne wyłączanie światła o świcie. To dobry wybór do zastosowań, w których liczy się niezawodna automatyka oświetlenia ulicznego, placowego lub reklamowego.
Automat zmierzchowy AZ-B PLUS 230 V

Dlaczego warto wybrać AZ-B-PLUS?

Zasilanie 195÷253 V AC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Zewnętrzna sonda PLUS IP65

Wyjście przekaźnikowe nieseparowane 1 × NO

Opóźnienie włączenia około 10 s

Opóźnienie wyłączenia około 20 s

Montaż na szynie DIN TH-35

Temperatura pracy -25÷50°C

Hermetyczna sonda światłoczuła PLUS umożliwia pomiar natężenia światła poza rozdzielnicą, w miejscu najlepiej odwzorowującym naturalne warunki oświetlenia. Stopień ochrony IP65 pozwala stosować ją w instalacjach zewnętrznych, co zwiększa dokładność działania automatu przy sterowaniu oświetleniem placów, ulic, wystaw i reklam.

Regulowany próg zadziałania 2÷1000 lx pozwala precyzyjnie dobrać moment załączenia oświetlenia do charakteru obiektu. Użytkownik może ustawić wcześniejsze lub późniejsze włączenie światła, uzyskując lepszy kompromis między komfortem, bezpieczeństwem i oszczędnością energii.

Układ opóźniający włączenie i wyłączenie ogranicza reakcję na krótkotrwałe zmiany oświetlenia, na przykład błyski lub wyładowania atmosferyczne. Dzięki temu praca instalacji jest stabilniejsza, a sterowane oświetlenie nie przełącza się przypadkowo przy chwilowych zakłóceniach.
Automat zmierzchowy AZ-B PLUS 230 V Automat zmierzchowy AZ-B PLUS 230 V Automat zmierzchowy AZ-B PLUS 230 V
Automatyczna praca

Automatyczna praca

Samoczynnie załącza światło o zmierzchu i wyłącza o świcie.

Prosty montaż

Prosty montaż

Modułowa konstrukcja ułatwia instalację w standardowej rozdzielnicy.

Zastosowanie zewnętrzne

Zastosowanie zewnętrzne

Sonda IP65 dokonuje pomiaru naturalnego światła poza rozdzielnicą.

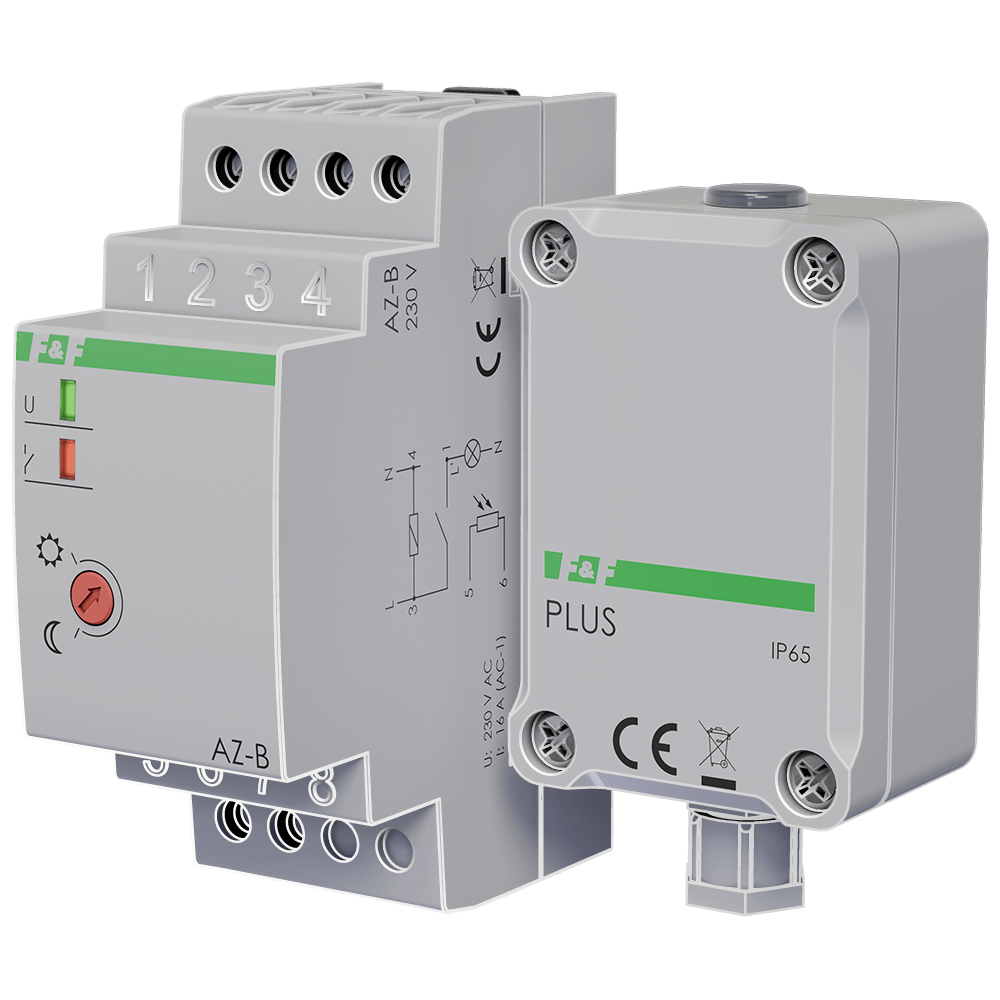

AZ-B-PLUS – wizualizacja urządzenia

Automat zmierzchowy AZ-B PLUS 230 V

Poznaj inne zalety AZ-B-PLUS

Widoczna obudowa ma szerokość dwóch modułów, czyli 35 mm, i jest przystosowana do montażu w rozdzielnicy na szynie DIN TH-35.

Na froncie urządzenia dostępne są zaciski śrubowe do podłączenia zasilania, wyjścia stykowego oraz przewodów sondy zgodnie z oznaczeniami producenta.

Na obudowie znajduje się regulacja progu zadziałania wykonywana wkrętakiem, opisana symbolami słońca i księżyca dla intuicyjnej nastawy.

W komplecie znajduje się widoczna sonda PLUS w małogabarytowej puszce z pokrywą mocowaną śrubami i kołnierzem uszczelniającym.

Puszka sondy posiada dławnicę PG7 do wprowadzenia okrągłego przewodu, co jest pokazane na zdjęciu elementu zewnętrznego.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Napięcie znamionowe
230 V
Częstotliwość znamionowa
50-50 Hz
Maksymalna zdolność łączeniowa dla żarówek
2000 W
Maksymalna zdolność łączeniowa dla świetlówek
600 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
750 VA
Znamionowy prąd załączania
16 A
Zakres regulacji jasności
2-1000 lx
Maksymalna długość przewodu czujnika
10 m
Szerokość wyrażona liczbą modułów
2
Sposób montażu czujnika
Inne
Sposób montażu
Szyna DIN
Stopień ochrony (IP)
IP20
Stopień ochrony (IP) czujnika
IP65
Maks. moc przełączana LED
250 W
Maksymalny prąd załączania (cos φ = 0,6)
12 A
Głębokość wbudowania
65 mm
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
0 VA
Znamionowe napięcie czujnika
0 V

Poznaj nasze inne rozwiązania!

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

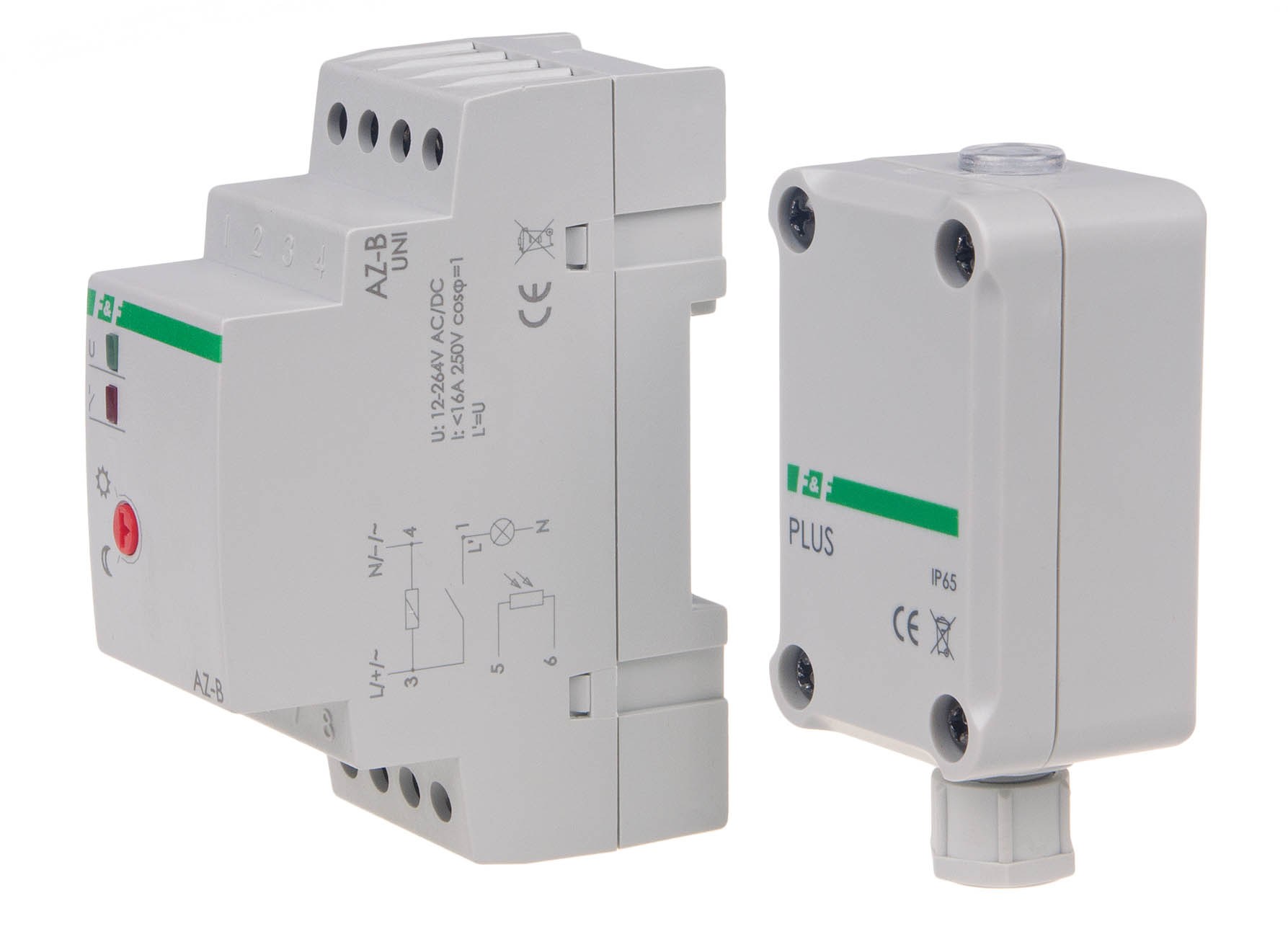

AZ-B-PLUS-UNI

Zasilanie:             12 ÷ 264 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:             na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Włącznik/wyłącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu. Do zastosowania np. do oświetlenia ogrodu.

Pliki do pobrania

AZ-B-PLUS-declaration-pref-origin-status-1.pdf
AZ-B-PLUS-declaration-RoHS-pl-1.pdf
az-b-plus-instrukcja-obslugi.pdf
az-b-schemat-cad-dxf.dxf
az-azh-awz-deklaracja-ce-2025.pdf
