AZH-106

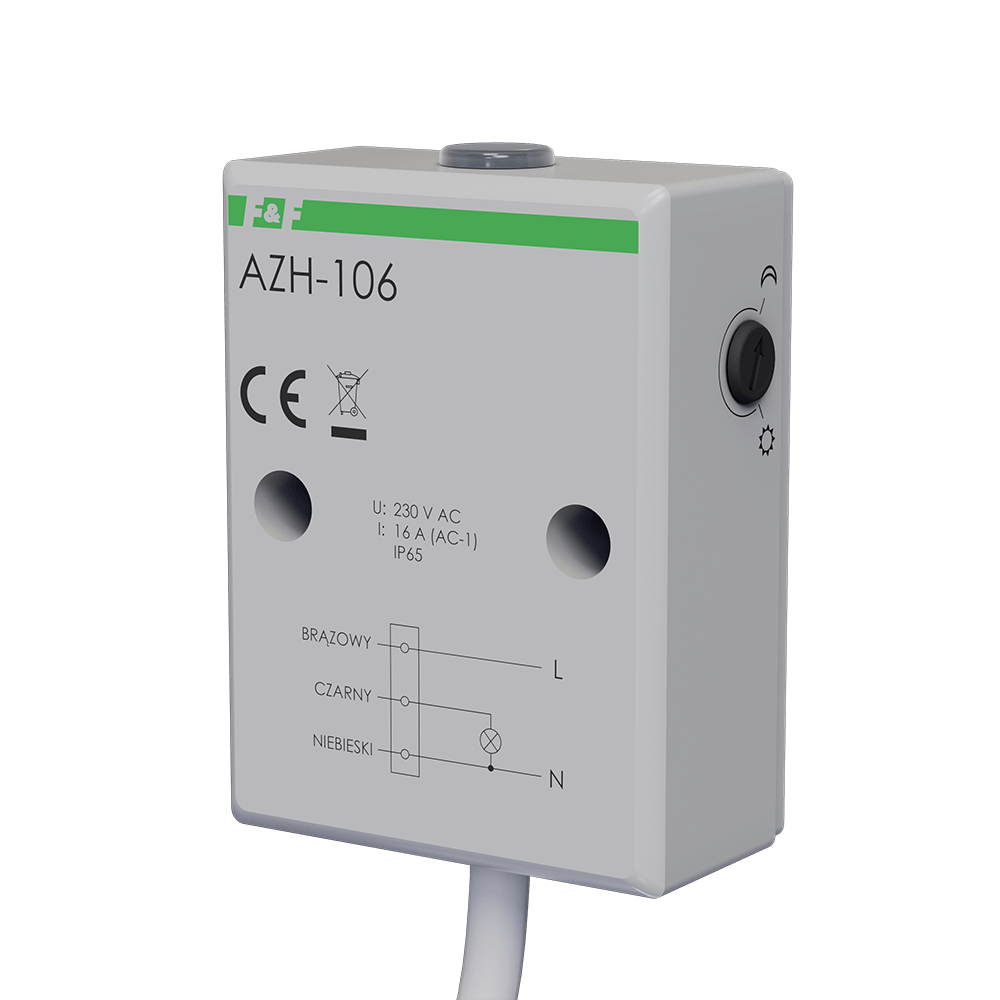

Automat zmierzchowy AZH-106 230 V

Hermetyczny automat zmierzchowy 230 V do automatycznego sterowania oświetleniem

Automat zmierzchowy AZH-106 230 V to wyłącznik zmierzchowy przeznaczony do automatycznego załączania i wyłączania oświetlenia w zależności od natężenia światła naturalnego. Urządzenie włącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak oświetlenie ulic, placów, posesji, reklam, wystaw oraz innych zewnętrznych punktów świetlnych. To praktyczne rozwiązanie dla automatyki budynkowej i infrastrukturalnej, gdzie liczy się bezobsługowe sterowanie oświetleniem zewnętrznym, oszczędność energii oraz powtarzalna praca bez konieczności ręcznej obsługi. AZH-106 wykorzystuje wbudowany element światłoczuły oraz regulowany próg zadziałania w zakresie 2–1000 lx. Użytkownik może dopasować moment załączenia do warunków otoczenia za pomocą potencjometru: ustawienie w stronę symbolu księżyca powoduje późniejsze załączenie, a w stronę symbolu słońca wcześniejsze. Fabrycznie próg zadziałania ustawiony jest na około 7 lx, co odpowiada typowym warunkom zmierzchowym. Urządzenie posiada przekaźnikowy element wykonawczy ze stykiem 1 × NO i obsługuje maksymalny prąd obciążenia AC-1 do 16 A. Opóźnienie załączenia około 10 s oraz wyłączenia około 20 s ogranicza wpływ chwilowych zakłóceń świetlnych, takich jak błyski, reflektory czy wyładowania atmosferyczne. Dzięki temu automatyka oświetlenia ulicznego i budynkowego działa stabilniej, bez niepożądanych przełączeń. Hermetyczna obudowa o stopniu ochrony IP65 oraz zakres temperatury pracy od -25 do 50°C pozwalają stosować automat w wymagających warunkach zewnętrznych. Montaż natynkowy i przewód przyłączeniowy OMY 3×1 mm² o długości 0,8 m ułatwiają instalację w miejscu o stałym dostępie do naturalnego światła dziennego. AZH-106 to funkcjonalna zmierzchówka dla instalacji, w których wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu mają zapewniać komfort, bezpieczeństwo oraz efektywne zarządzanie energią.

Dlaczego warto wybrać AZH-106?

Zasilanie 195–253 V AC

Obciążenie AC-1 do 16 A

Regulacja progu 2–1000 lx

Wbudowany element światłoczuły

Hermetyczna obudowa IP65

Montaż natynkowy

Przekaźnikowy styk 1 × NO

Opóźnienie przeciw zakłóceniom świetlnym

Praca od -25 do 50°C

Automatyczne sterowanie po zmierzchu

AZH-106 samoczynnie załącza oświetlenie po spadku natężenia światła i wyłącza je o świcie. Pozwala ograniczyć ręczną obsługę instalacji, poprawić komfort użytkowania oraz zmniejszyć ryzyko pozostawienia oświetlenia włączonego w dzień.

Regulowany próg zadziałania

Zakres regulacji 2–1000 lx umożliwia dopasowanie momentu załączenia do charakteru obiektu, lokalizacji i oczekiwanego poziomu oświetlenia. Użytkownik może ustawić wcześniejsze lub późniejsze włączenie światła za pomocą potencjometru.

Hermetyczna konstrukcja do pracy zewnętrznej

Obudowa IP65 oraz temperatura pracy od -25 do 50°C pozwalają stosować automat w instalacjach narażonych na warunki atmosferyczne. To istotna przewaga w zastosowaniach takich jak place, elewacje, reklamy i oświetlenie uliczne.

Stabilna praca

Opóźnienie przełączania ogranicza reakcję na chwilowe zakłócenia świetlne.

Niski pobór mocy

Pobór energii urządzenia wynosi 0,56 W podczas pracy.

Szerokie zastosowanie

Do ulic, placów, wystaw, reklam i zewnętrznych instalacji oświetleniowych posesji.

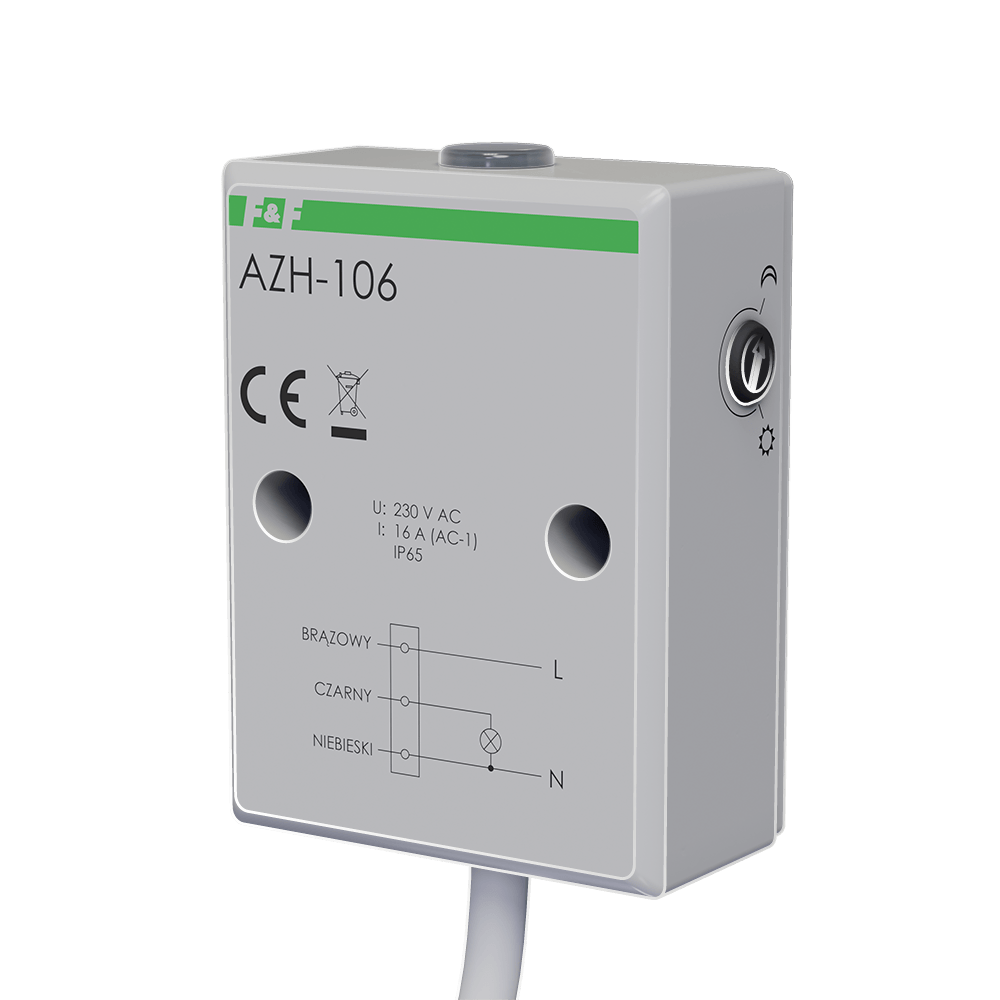

AZH-106 – wizualizacja urządzenia

Poznaj inne zalety AZH-106

Hermetyczna obudowa natynkowa

Kompaktowa obudowa przeznaczona do montażu natynkowego i pracy w warunkach ochrony IP65.

Wbudowane oczko czujnika światła

Na obudowie znajduje się element światłoczuły odbierający naturalne światło dzienne, niezbędny do pracy automatu zmierzchowego.

Przewód przyłączeniowy

Z urządzenia wyprowadzony jest przewód OMY 3×1 mm² o długości 0,8 m, służący do podłączenia zasilania i obciążenia.

Otwór regulacji pod zatyczką

Dostęp do potencjometru regulacji progu znajduje się pod gumową zatyczką zabezpieczającą, którą należy ponownie założyć po ustawieniu.

Kierunkowy montaż przewodem w dół

Obudowę mocuje się do podłoża dwoma wkrętami w pozycji pionowej, z przewodem skierowanym w dół, zgodnie z instrukcją montażu.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary

Schemat podłączenia

Parametry Techniczne

Próg jasności załączenia

2-1000 lx

Próg jasności wyłączania

2-1000 lx

Opóźnienie wyłączania

20 s

Opóźnienie załączania

10 s

Maksymalna moc łączeniowa

4000 W

Do obciążeń pojemnościowych

Nie

Bezhalogenowe

Tak

Napięcie znamionowe

230 V

Maksymalny prąd przełączania (obciążenie rezystancyjne)

16 A

Rodzaj czujnika

Czujnik światła wbudowany

Styki

1 styk zwierny (NO)

Sposób montażu

Montaż natynkowy

Materiał

Tworzywo sztuczne

Gatunek materiału

Tworzywo termoplastyczne

Zabezpieczenie powierzchni

Stan surowy

Stopień ochrony (IP)

IP65

Zakres temperatur pracy

-25-50 °C

Maks. moc przełączana LED

250 W

Szerokość

51 mm

Wysokość

67 mm

Głębokość

25,5 mm

Kolor

Szary

Numer RAL (zbliżony)

7035

Średnica

0 mm

Min. głębokość puszki montażowej

0 mm
