AZH-24V

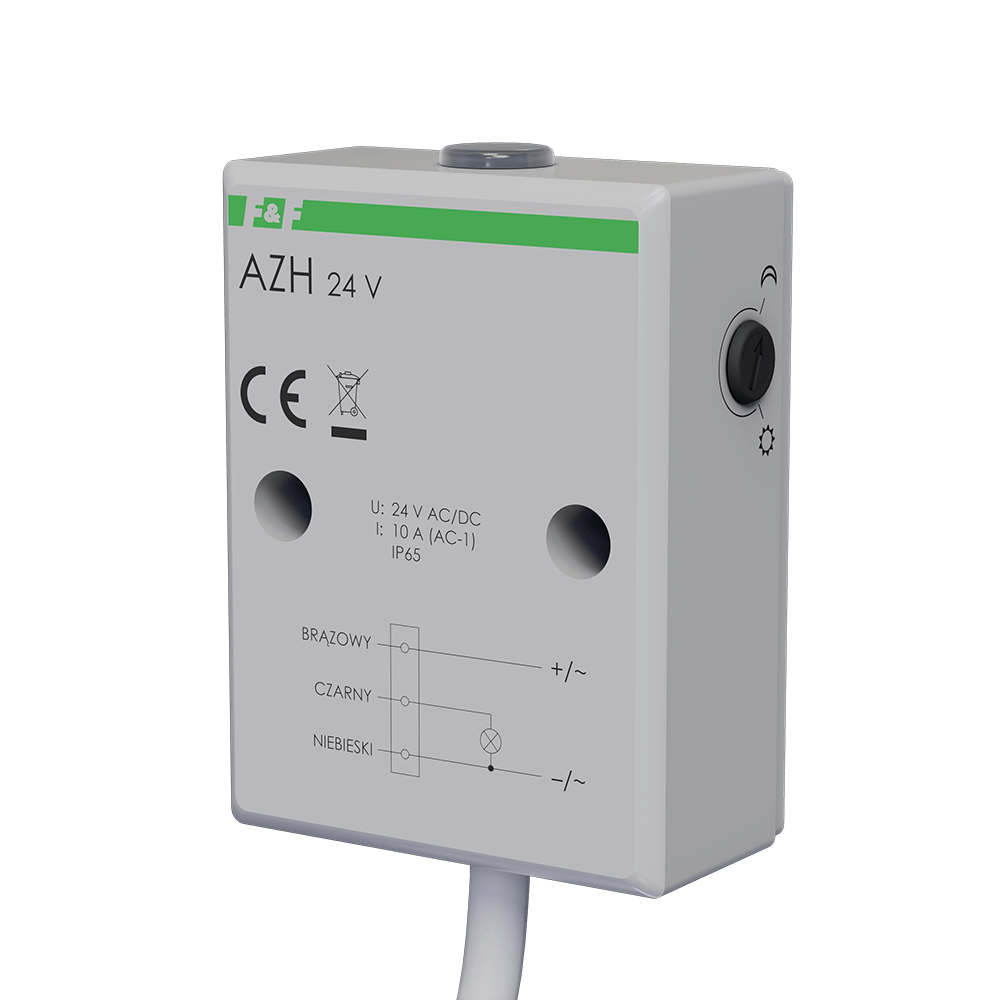

Automat zmierzchowy AZH 24 V - czujnik zmierzchu

Hermetyczny automat zmierzchowy 24 V do sterowania oświetleniem

Automat zmierzchowy AZH 24 V to hermetyczny czujnik zmierzchu przeznaczony do automatycznego załączania oświetlenia po zapadnięciu zmroku oraz wyłączania go o świcie. Urządzenie sprawdza się w instalacjach, w których wymagane jest niezawodne sterowanie oświetleniem zewnętrznym, między innymi ulic, placów, posesji, wystaw, reklam oraz innych odbiorników energii zależnie od natężenia światła dziennego. Dzięki zasilaniu 21÷27 V AC/DC może być stosowany w instalacjach niskonapięciowych automatyki domowej, budynkowej i technicznej. Wbudowany element światłoczuły analizuje poziom oświetlenia naturalnego, a regulowany próg zadziałania 2÷1000 lx pozwala dopasować moment załączenia do warunków otoczenia i potrzeb użytkownika. Ustawienie odbywa się potencjometrem: obrót w stronę symbolu księżyca powoduje późniejsze załączenie, a w stronę symbolu słońca wcześniejsze załączenie oświetlenia. Standardowo próg ustawiony jest na około 7 lx. AZH 24 V wyposażono w układ opóźniający włączenie i wyłączenie, co ogranicza wpływ chwilowych zakłóceń, takich jak błyski, przejściowe zacienienia czy wyładowania atmosferyczne. Przekaźnikowy element wykonawczy ze stykiem 1 × NO obsługuje obciążenie AC-1 do 10 A, umożliwiając praktyczną integrację z obwodami sterowania. Hermetyczna obudowa o stopniu ochrony IP65 oraz zakres temperatury pracy od -25 do 50°C umożliwiają montaż na zewnątrz budynków i stabilną pracę w wymagających warunkach środowiskowych. To rozwiązanie dla osób szukających produktów z kategorii wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które automatyzują codzienną pracę instalacji oświetleniowej. Urządzenie, często określane jako zmierzchówka, wspiera oszczędność energii, poprawia komfort obsługi oraz zwiększa bezpieczeństwo otoczenia przez automatyczne sterowanie światłem wtedy, gdy jest potrzebne. W zastosowaniach takich jak automatyka oświetlenia ulicznego pozwala ograniczyć ręczną obsługę i zachować powtarzalny harmonogram pracy zależny od rzeczywistych warunków oświetleniowych.

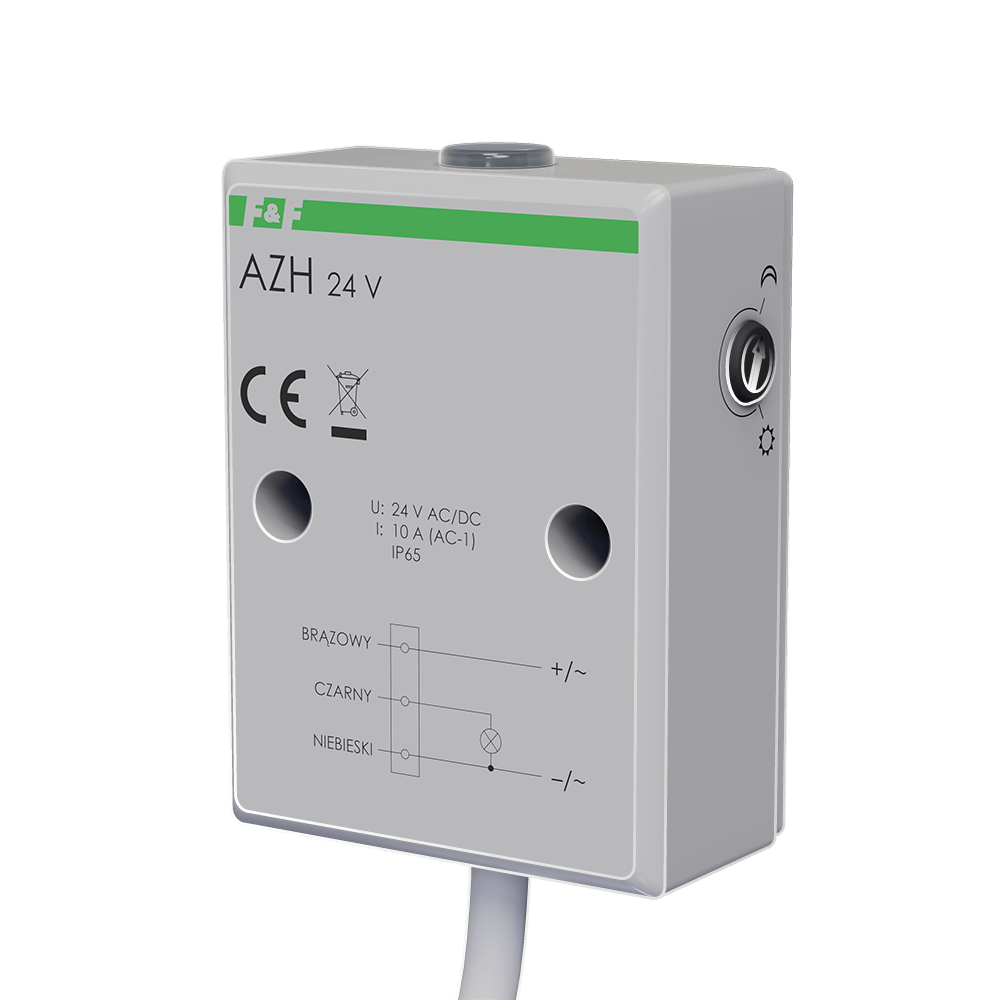

Automat zmierzchowy AZH 24 V - czujnik zmierzchu

Dlaczego warto wybrać AZH-24V?

Zasilanie 21÷27 V AC/DC

Obciążenie AC-1 do 10 A

Regulacja progu 2÷1000 lx

Wbudowany element światłoczuły

Przekaźnikowy styk 1 × NO

Opóźnienie włączenia około 10 s

Opóźnienie wyłączenia około 20 s

Hermetyczna obudowa IP65

Montaż natynkowy

Urządzenie samoczynnie załącza oświetlenie o zmierzchu i wyłącza je o świcie, wykorzystując rzeczywisty poziom światła dziennego. Pozwala to ograniczyć ręczną obsługę instalacji, poprawić bezpieczeństwo otoczenia oraz zoptymalizować pracę oświetlenia zewnętrznego w domach, obiektach usługowych i instalacjach technicznych.

Zakres regulacji 2÷1000 lx umożliwia precyzyjne dopasowanie momentu zadziałania do miejsca montażu i wymagań instalacji. Użytkownik może ustawić wcześniejsze lub późniejsze załączenie światła za pomocą potencjometru, co zwiększa elastyczność zastosowania w różnych warunkach oświetleniowych.

Wbudowane opóźnienie załączenia i wyłączenia ogranicza reakcję na krótkotrwałe zmiany natężenia światła, takie jak błyski lub chwilowe zakłócenia atmosferyczne. Dzięki temu automat pracuje stabilniej, a oświetlenie nie przełącza się przypadkowo przy przejściowych zmianach warunków.
Automat zmierzchowy AZH 24 V - czujnik zmierzchu Automat zmierzchowy AZH 24 V - czujnik zmierzchu Automat zmierzchowy AZH 24 V - czujnik zmierzchu
Niskonapięciowe zasilanie

Niskonapięciowe zasilanie

Praca w zakresie 21÷27 V AC/DC.

Praca zewnętrzna

Praca zewnętrzna

Obudowa IP65 chroni w wymagających warunkach.

Oszczędność energii

Oszczędność energii

Automat załącza oświetlenie dopiero po zmierzchu

AZH-24V – wizualizacja urządzenia

Automat zmierzchowy AZH 24 V - czujnik zmierzchu

Poznaj inne zalety AZH-24V

Kompaktowa obudowa przystosowana do montażu natynkowego ma stopień ochrony IP65 i wymiary 50×67×26 mm, co ułatwia instalację na zewnątrz.

Na obudowie widoczny jest element światłoczuły, który powinien mieć stały dostęp do naturalnego światła dziennego i nie może być oświetlany sterowanym źródłem światła.

Z obudowy wyprowadzony jest przewód OMY 3×0,75 mm² o długości 0,8 m, przeznaczony do podłączenia zasilania i obwodu sterowanego.

Dostęp do potencjometru regulacji progu znajduje się pod gumową zatyczką zabezpieczającą, którą należy ponownie założyć po ustawieniu urządzenia.

Konstrukcja przewiduje pionowe mocowanie do podłoża z przewodem skierowanym w dół, co jest istotne dla prawidłowego montażu zewnętrznego.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Próg jasności załączenia
2-1000 lx
Próg jasności wyłączania
2-1000 lx
Opóźnienie wyłączania
20 s
Opóźnienie załączania
10 s
Maksymalna moc łączeniowa
2500 W
Do obciążeń pojemnościowych
Nie
Bezhalogenowe
Tak
Napięcie znamionowe
24 V
Maksymalny prąd przełączania (obciążenie rezystancyjne)
10 A
Rodzaj czujnika
Czujnik światła wbudowany
Styki
1 styk zwierny (NO)
Sposób montażu
Montaż natynkowy
Materiał
Tworzywo sztuczne
Gatunek materiału
Tworzywo termoplastyczne
Zabezpieczenie powierzchni
Stan surowy
Stopień ochrony (IP)
IP65
Zakres temperatur pracy
-25-50 °C
Maks. moc przełączana LED
150 W
Szerokość
51 mm
Wysokość
67 mm
Głębokość
25,5 mm
Kolor
Szary
Numer RAL (zbliżony)
7035
Średnica
0 mm
Min. głębokość puszki montażowej
0 mm
