AZH-MINI-LED

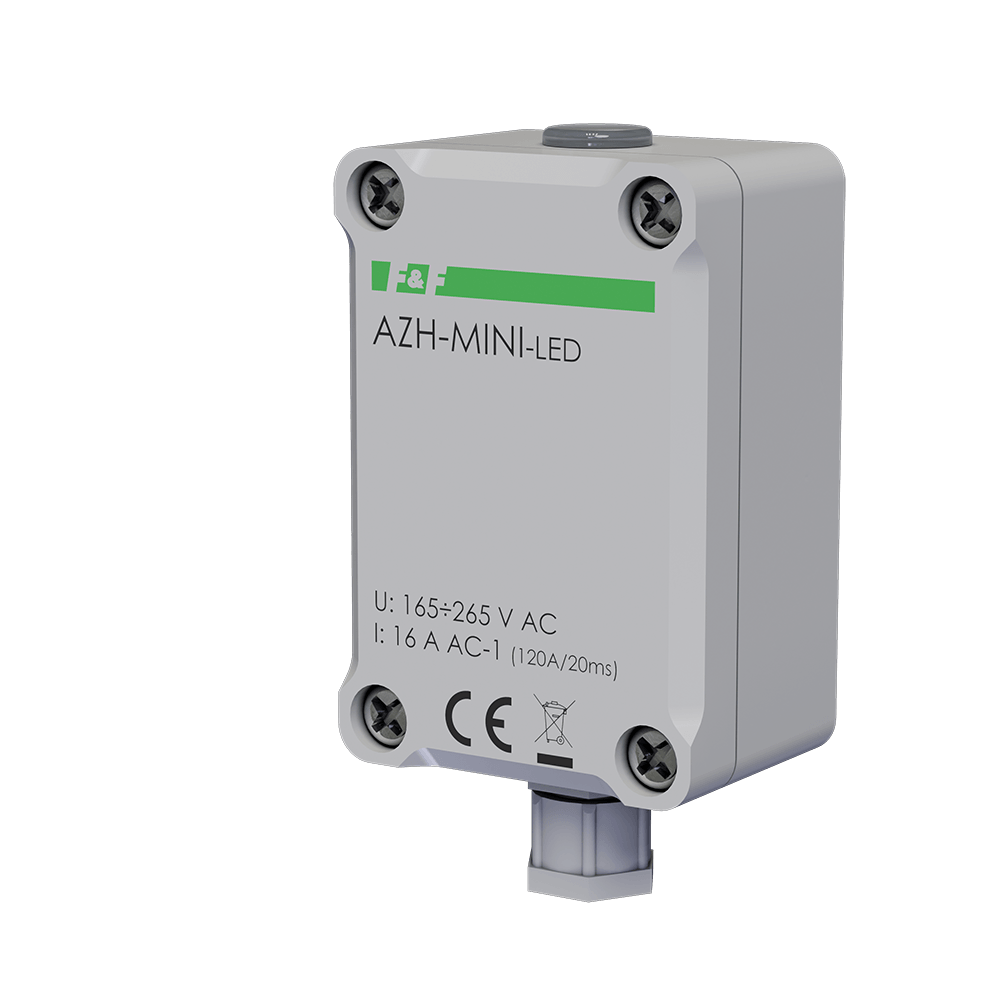

Automat zmierzchowy miniaturowy AZH-MINI-LED 230 V

Miniaturowy automat zmierzchowy LED 230 V IP65

AZH-MINI-LED 230 V to hermetyczny, miniaturowy automat zmierzchowy z wbudowanym czujnikiem światła, przeznaczony do automatycznego załączania oświetlenia LED oraz innych odbiorników energii generujących wysokie udary prądowe przy starcie. Urządzenie sprawdza się w instalacjach automatyki domowej, budynkowej i użytkowej, gdzie wymagane jest niezawodne sterowanie oświetleniem zewnętrznym bez ręcznej obsługi. Dzięki regulowanemu progowi zadziałania od 2 do 1000 lx automat dopasowuje pracę oświetlenia do aktualnych warunków naturalnego światła dziennego, poprawiając komfort, bezpieczeństwo i efektywność energetyczną instalacji. Model AZH-MINI-LED został przystosowany do współpracy ze źródłami LED, które mimo niskiego zużycia energii mogą powodować silne impulsy prądowe w momencie załączenia. Element wykonawczy w postaci przekaźnika umożliwia pracę z obciążeniem AC-1 do 16 A, a odporność na prądy udarowe 120 A/20 ms zwiększa trwałość i stabilność działania układu. To ważna przewaga w zastosowaniach takich jak oświetlenie posesji, elewacji, podjazdów, parkingów, ciągów komunikacyjnych czy elementy automatyki oświetlenia ulicznego. Hermetyczna obudowa o stopniu ochrony IP65 pozwala na montaż natynkowy w miejscach narażonych na warunki zewnętrzne. Wbudowany układ opóźniający załączenie i wyłączenie ogranicza wpływ krótkotrwałych zakłóceń, takich jak błyski lub wyładowania atmosferyczne, dzięki czemu zmierzchówka pracuje stabilnie i nie reaguje na przypadkowe, chwilowe zmiany oświetlenia. Niski pobór mocy 0,6 W wspiera energooszczędną eksploatację instalacji. AZH-MINI-LED należy do grupy urządzeń takich jak wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, przeznaczonych do automatyzacji pracy oświetlenia po zmroku oraz jego wyłączania po wzroście natężenia światła. To praktyczne rozwiązanie do instalacji, w których liczy się prosta integracja, trwałość, odporność środowiskowa i bezobsługowe sterowanie oświetleniem zewnętrznym.

Automat zmierzchowy miniaturowy AZH-MINI-LED 230 V

Dlaczego warto wybrać AZH-MINI-LED?

Zasilanie 165–265 V AC

Obciążenie AC-1 do 16 A

Przystosowany do oświetlenia LED

Odporny na udary prądowe 120 A/20 ms

Regulacja progu 2–1000 lx

Hermetyczna obudowa IP65

Montaż natynkowy

Wbudowany czujnik światła

Pobór mocy 0,6 W

Gotowy do pracy z LED

Urządzenie zaprojektowano do załączania oświetlenia LED, które przy starcie może generować wysokie impulsy prądowe. Odporność na udary 120 A/20 ms zwiększa niezawodność pracy w porównaniu z klasycznymi rozwiązaniami przekaźnikowymi stosowanymi bez specjalnego przygotowania do takich obciążeń.

Precyzyjne sterowanie według zmierzchu

Regulowany próg zadziałania od 2 do 1000 lx pozwala dopasować moment załączenia oświetlenia do lokalnych warunków i oczekiwanego efektu. Automat uruchamia odbiornik po spadku natężenia światła, co ułatwia automatyzację oświetlenia posesji, elewacji, parkingów i ciągów komunikacyjnych.

Stabilna praca na zewnątrz

Hermetyczna obudowa IP65, zakres temperatury pracy od -25 do 50°C oraz opóźnienie włączenia i wyłączenia ograniczają ryzyko niepożądanych reakcji na chwilowe zakłócenia świetlne. Dzięki temu urządzenie nadaje się do zastosowań zewnętrznych wymagających odporności i powtarzalnego działania.

Automatyzacja oświetlenia

Samoczynnie włącza i wyłącza oświetlenie zależnie od natężenia światła.

Odporność środowiskowa

Obudowa IP65 umożliwia montaż w wymagających warunkach zewnętrznych.

Niskie zużycie energii

Pobór mocy 0,6 W ogranicza koszty eksploatacji układu.

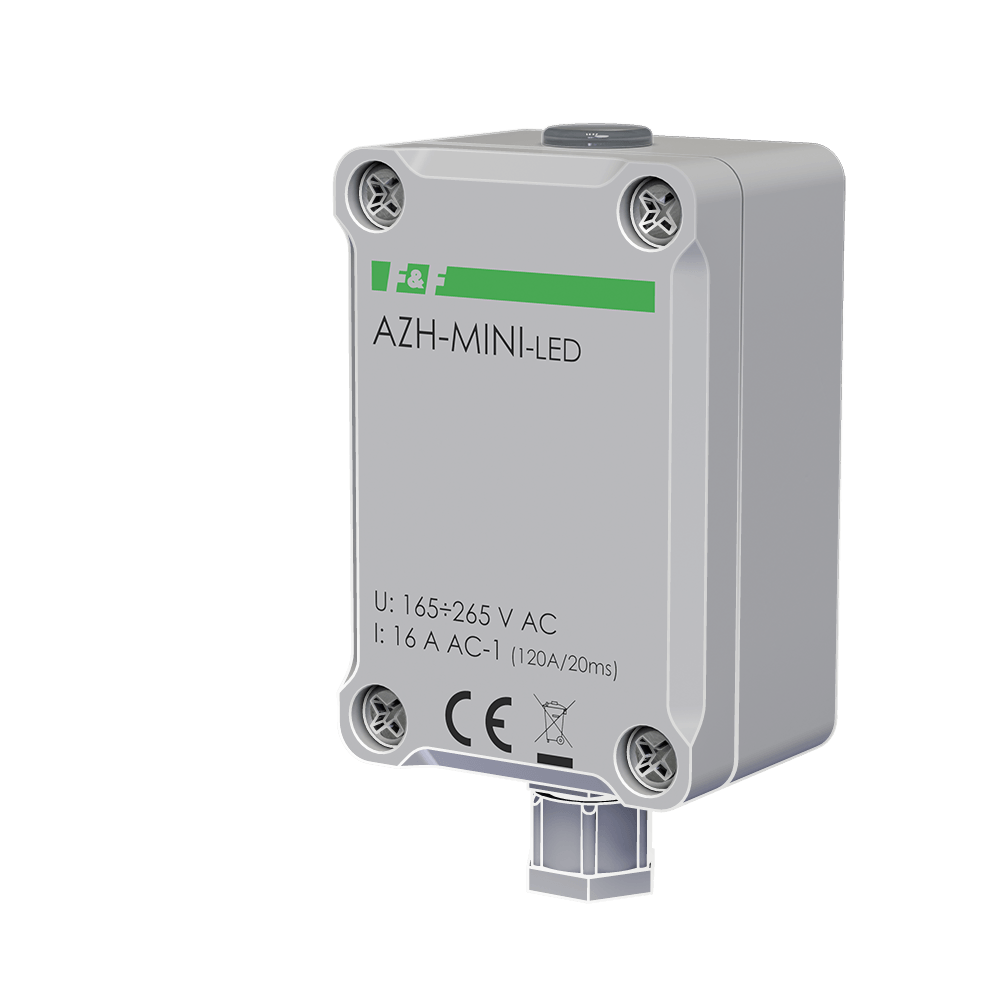

AZH-MINI-LED – wizualizacja urządzenia

Poznaj inne zalety AZH-MINI-LED

Hermetyczna obudowa miniaturowa

Kompaktowa obudowa o wymiarach 42×64×30 mm jest przystosowana do montażu natynkowego i pracy w warunkach wymagających ochrony IP65.

Front mocowany wkrętami

Na froncie widoczne są wkręty mocujące pokrywę, które umożliwiają dostęp do elementów montażowych i regulacyjnych po odkręceniu obudowy.

Wbudowany czujnik światła

Element światłoczuły znajduje się w urządzeniu i odpowiada za reakcję automatu na zmiany natężenia naturalnego światła dziennego.

Regulacja pod pokrywą

Pokrętło ustawiania progu zadziałania jest ukryte wewnątrz urządzenia; dostęp do niego wymaga odkręcenia frontu automatu.

Przyłącze wewnątrz obudowy

Zaciski przyłączeniowe są umieszczone pod pokrywą, co chroni połączenia i zachowuje szczelny charakter obudowy po prawidłowym montażu.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary

Schemat podłączenia

Parametry Techniczne

Opóźnienie wyłączania

20 s

Opóźnienie załączania

10 s

Maksymalna moc łączeniowa

4000 W

Do obciążeń pojemnościowych

Tak

Bezhalogenowe

Tak

Numer RAL (zbliżony)

9003

Napięcie znamionowe

230 V

Maksymalny prąd przełączania (obciążenie rezystancyjne)

16 A

Próg jasności załączenia

2-1000 lx

Próg jasności wyłączania

2-1000 lx

Zakres temperatur pracy

-25-50 °C

Rodzaj czujnika

Czujnik światła wbudowany

Styki

1 styk zwierny (NO)

Sposób montażu

Montaż natynkowy

Materiał

Tworzywo sztuczne

Gatunek materiału

Tworzywo termoplastyczne

Zabezpieczenie powierzchni

Stan surowy

Kolor

Biały

Stopień ochrony (IP)

IP65

Maks. moc przełączana LED

400 W

Szerokość

42 mm

Wysokość

64 mm

Głębokość

30 mm

Średnica

0 mm

Min. głębokość puszki montażowej

0 mm
