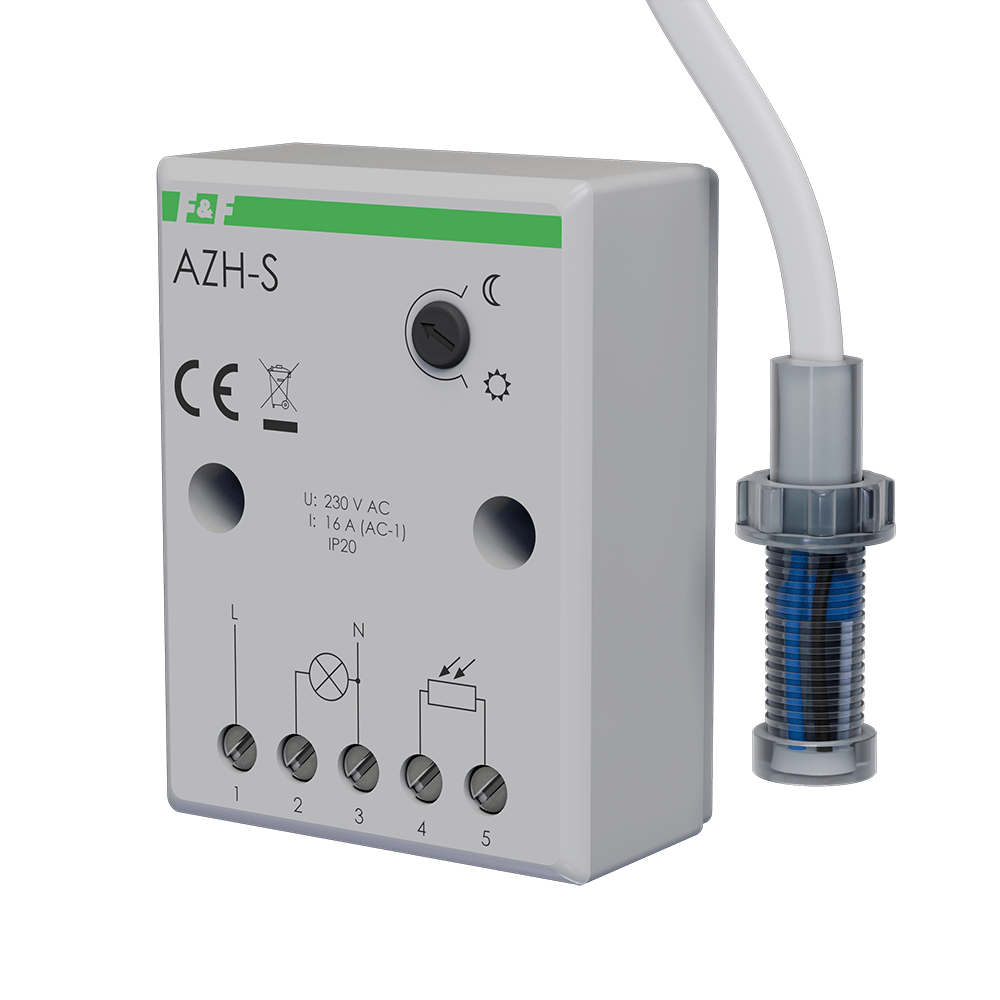

Automat zmierzchowy AZH-S 230 V

Automat zmierzchowy AZH-S 230 V do sterowania oświetleniem

Automat zmierzchowy AZH-S 230 V to natynkowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zmroku i wyłączania go o świcie. Urządzenie sprawdza się w instalacjach domowych, budynkowych oraz w prostych układach automatyki przemysłowej, gdzie wymagane jest niezawodne sterowanie oświetleniem zewnętrznym bez codziennej obsługi użytkownika. Może sterować oświetleniem ulic, placów, wystaw, budynków, reklam oraz innymi odbiornikami energii w zależności od natężenia światła dziennego. Model AZH-S wykorzystuje zewnętrzną sondę światłoczułą Ø 10 mm, którą montuje się w miejscu ze stałym dostępem naturalnego światła. Dzięki temu czujniki zmierzchu reagują na rzeczywiste warunki otoczenia, a pora załączenia może być dopasowana potencjometrem w zakresie 2÷1000 lx. Obrót w stronę symbolu księżyca powoduje późniejsze załączenie, a obrót w stronę symbolu słoneczka wcześniejsze uruchomienie oświetlenia. Wbudowany układ opóźniający ogranicza wpływ chwilowych zakłóceń, takich jak wyładowania atmosferyczne lub krótkotrwałe zmiany jasności. Opóźnienie włączenia wynosi około 10 s, a opóźnienie wyłączenia około 20 s, co poprawia stabilność pracy i ogranicza niepotrzebne przełączenia. Przekaźnikowe wyjście nieseparowane 1 × NO umożliwia sterowanie obciążeniem AC-1 do 16 A, a zasilanie 195÷253 V AC pozwala na zastosowanie urządzenia w typowych instalacjach 230 V. AZH-S to praktyczna zmierzchówka do automatyzacji oświetlenia, która zwiększa komfort, poprawia bezpieczeństwo po zmroku i wspiera oszczędność energii przez wyłączanie lamp po pojawieniu się światła dziennego. Włączniki zmierzchowe tego typu są dobrym rozwiązaniem tam, gdzie liczy się prosta integracja z instalacją, regulowany próg działania i niezawodna praca w codziennym cyklu dobowym. Urządzenie wpisuje się w zastosowania takie jak automatyka oświetlenia ulicznego, oświetlenie posesji, reklam, wejść, parkingów i terenów zewnętrznych.
Automat zmierzchowy AZH-S 230 V

Dlaczego warto wybrać AZH-S?

Zasilanie 195÷253 V AC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Sonda zewnętrzna Ø 10 mm

Stopień ochrony sondy IP65

Opóźnienie włączenia około 10 s

Opóźnienie wyłączenia około 20 s

Montaż natynkowy

Pobór mocy 0,56 W

Użytkownik może ustawić moment załączenia oświetlenia potencjometrem w zakresie 2÷1000 lx. Pozwala to dopasować działanie automatu do miejsca montażu, charakteru instalacji i oczekiwanego poziomu jasności otoczenia.

Hermetyczna sonda Ø 10 mm umożliwia pomiar natężenia światła w miejscu najlepiej odwzorowującym warunki dzienne. Dzięki temu automat może być zamontowany natynkowo w dogodnej lokalizacji, a element pomiarowy osobno w strefie naturalnego oświetlenia.

Układ opóźniający załączenie i wyłączenie ogranicza wpływ krótkotrwałych zakłóceń świetlnych oraz atmosferycznych. To zwiększa niezawodność sterowania lampami i zmniejsza liczbę niepotrzebnych cykli przełączania.
Automat zmierzchowy AZH-S 230 V Automat zmierzchowy AZH-S 230 V Automat zmierzchowy AZH-S 230 V
Automatyzacja oświetlenia

Automatyzacja oświetlenia

Załącza lampy o zmierzchu i wyłącza o świcie.

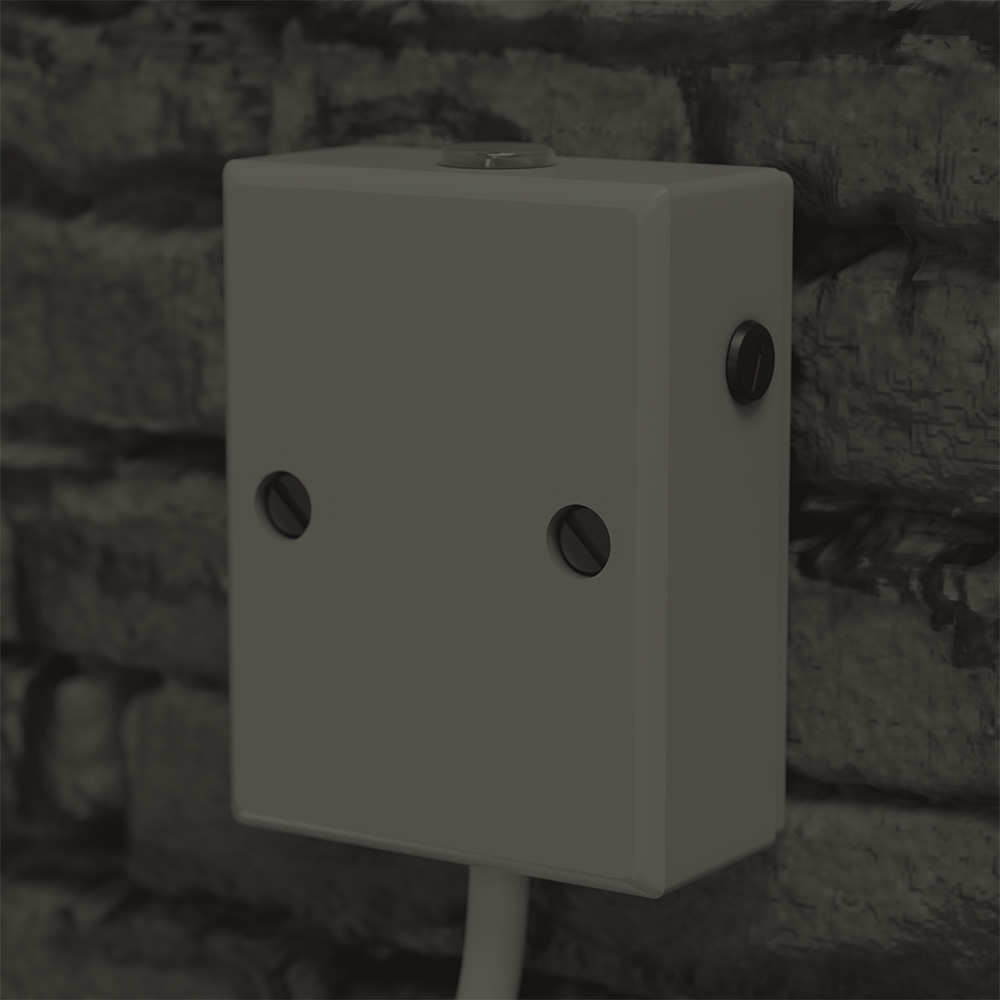

Prosta instalacja

Prosta instalacja

Montaż natynkowy i zaciski śrubowe ułatwiają podłączenie.

Niski pobór energii

Niski pobór energii

Pobór mocy wynosi tylko 0,56 W.

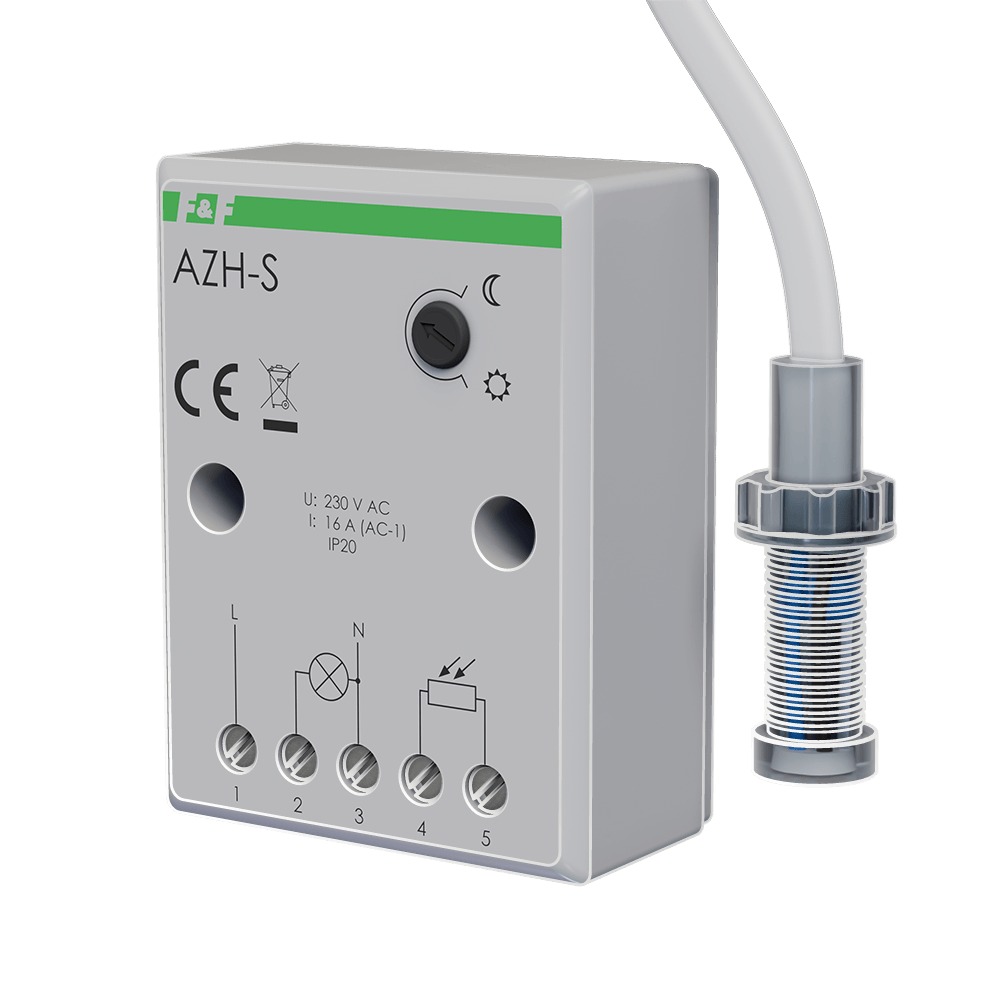

AZH-S – wizualizacja urządzenia

Automat zmierzchowy AZH-S 230 V

Poznaj inne zalety AZH-S

Kompaktowa obudowa o wymiarach 50×67×26 mm jest przeznaczona do montażu natynkowego na podłożu.

Widoczny element światłoczuły w formie małej sondy zewnętrznej umożliwia montaż w miejscu dostępu światła dziennego.

Na obudowie znajduje się regulacja progu zadziałania z oznaczeniami kierunku ustawienia wcześniejszego lub późniejszego załączenia.

Strefa przyłączeniowa wykorzystuje zaciski śrubowe do podłączenia zasilania, obciążenia oraz przewodów sondy zgodnie ze schematem.

Urządzenie mocuje się do podłoża dwoma wkrętami.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Próg jasności załączenia
2-1000 lx
Próg jasności wyłączania
2-1000 lx
Opóźnienie wyłączania
20 s
Opóźnienie załączania
10 s
Maksymalna moc łączeniowa
4000 W
Do obciążeń pojemnościowych
Nie
Bezhalogenowe
Tak
Napięcie znamionowe
230 V
Maksymalny prąd przełączania (obciążenie rezystancyjne)
16 A
Rodzaj czujnika
Czujnik światła niezależny
Styki
1 styk zwierny (NO)
Sposób montażu
Montaż natynkowy
Materiał
Tworzywo sztuczne
Gatunek materiału
Tworzywo termoplastyczne
Zabezpieczenie powierzchni
Stan surowy
Stopień ochrony (IP)
IP20
Maks. moc przełączana LED
250 W
Szerokość
51 mm
Wysokość
67 mm
Głębokość
25,5 mm
Kolor
Szary
Zakres temperatur pracy
-25-50 °C
Numer RAL (zbliżony)
7035
Średnica
0 mm
Min. głębokość puszki montażowej
0 mm

Poznaj nasze inne rozwiązania!

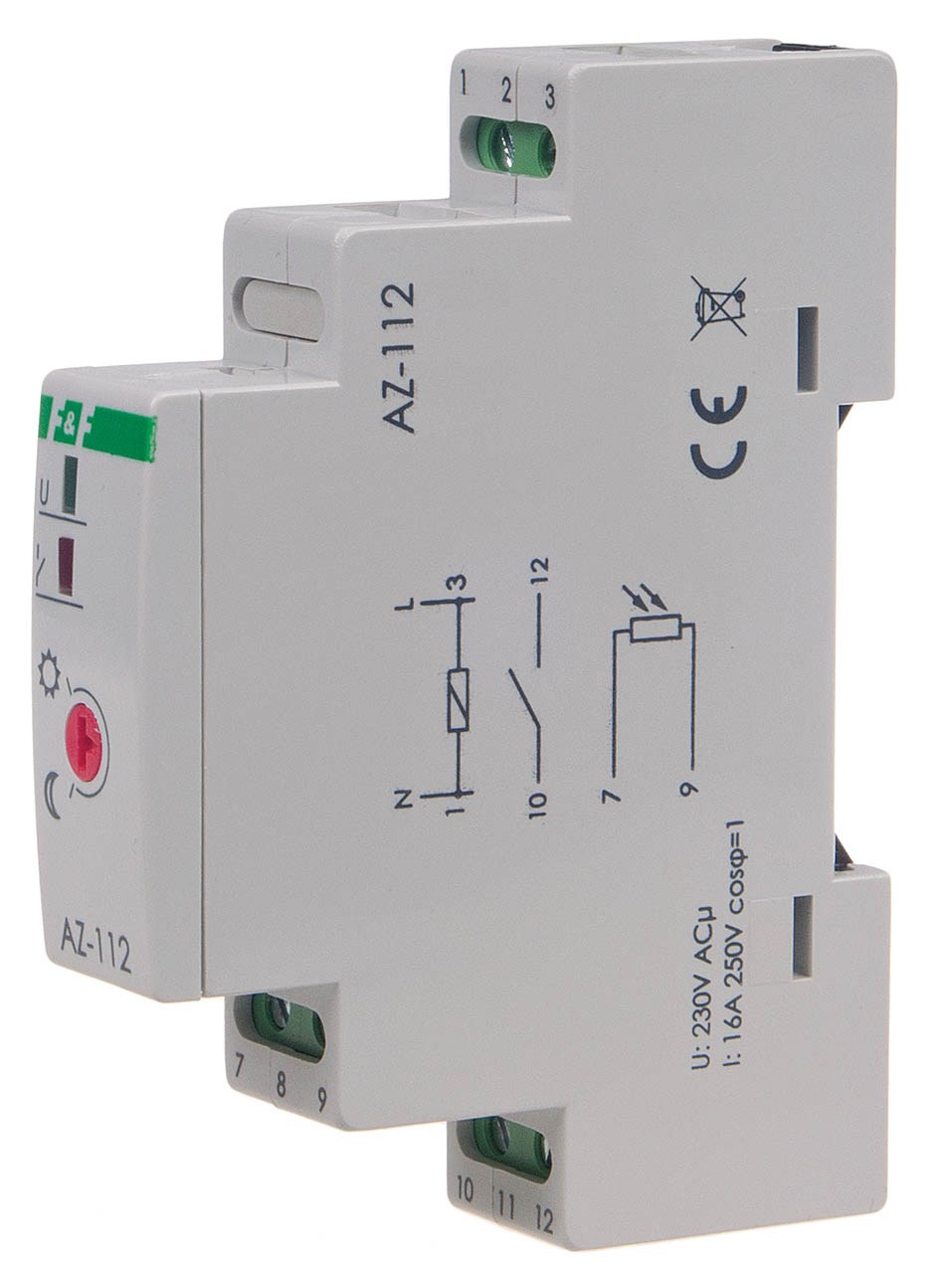

AZ-112

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Zmierzchowy włącznik z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

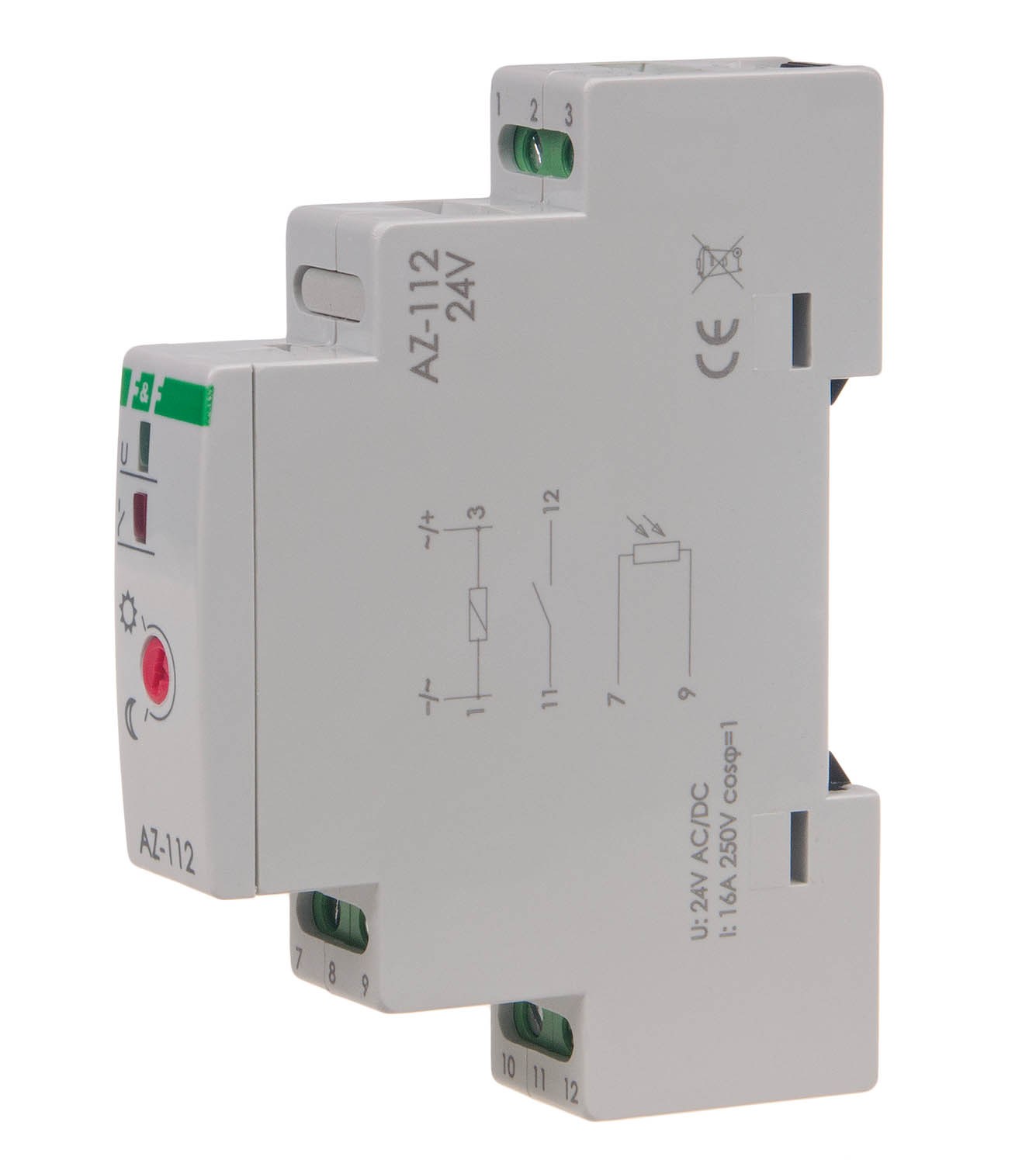

AZ-112-24V

Zasilanie:            24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.


Zmierzchowy automat  umożliwia sterowanie światłem lub innymi odbiornikami energii na zewnątrz budynków, np. w ogrodzie.Wyłącza oświetlenie o świcie i załącza o zmierzchu.

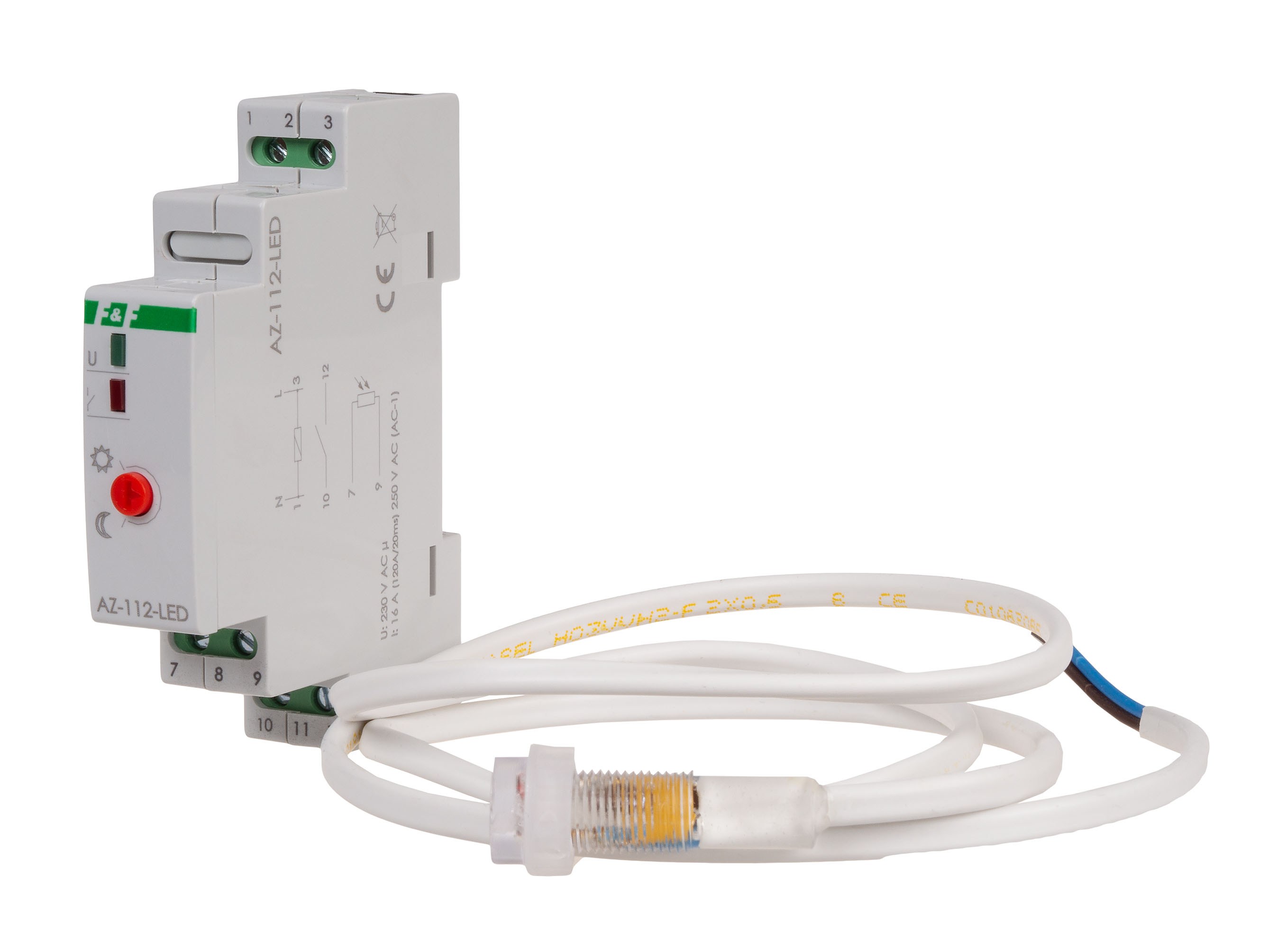

AZ-112-LED

Zasilanie:             195÷253 V AC

Maksymalne obciążenie: 16 A (160 A/20 ms)

Montaż:               na szynie 35 mm


Zmierzchowy włącznik światła z sondą zewnętrzną Ø10 mm w komplecie.

Do automatycznego sterowania źródłami światła LED lub innymi odbiornikami w zależności od natężenia światła naturalnego. Wyłącza oświetlenie o świcie i załącza o zmierzchu.

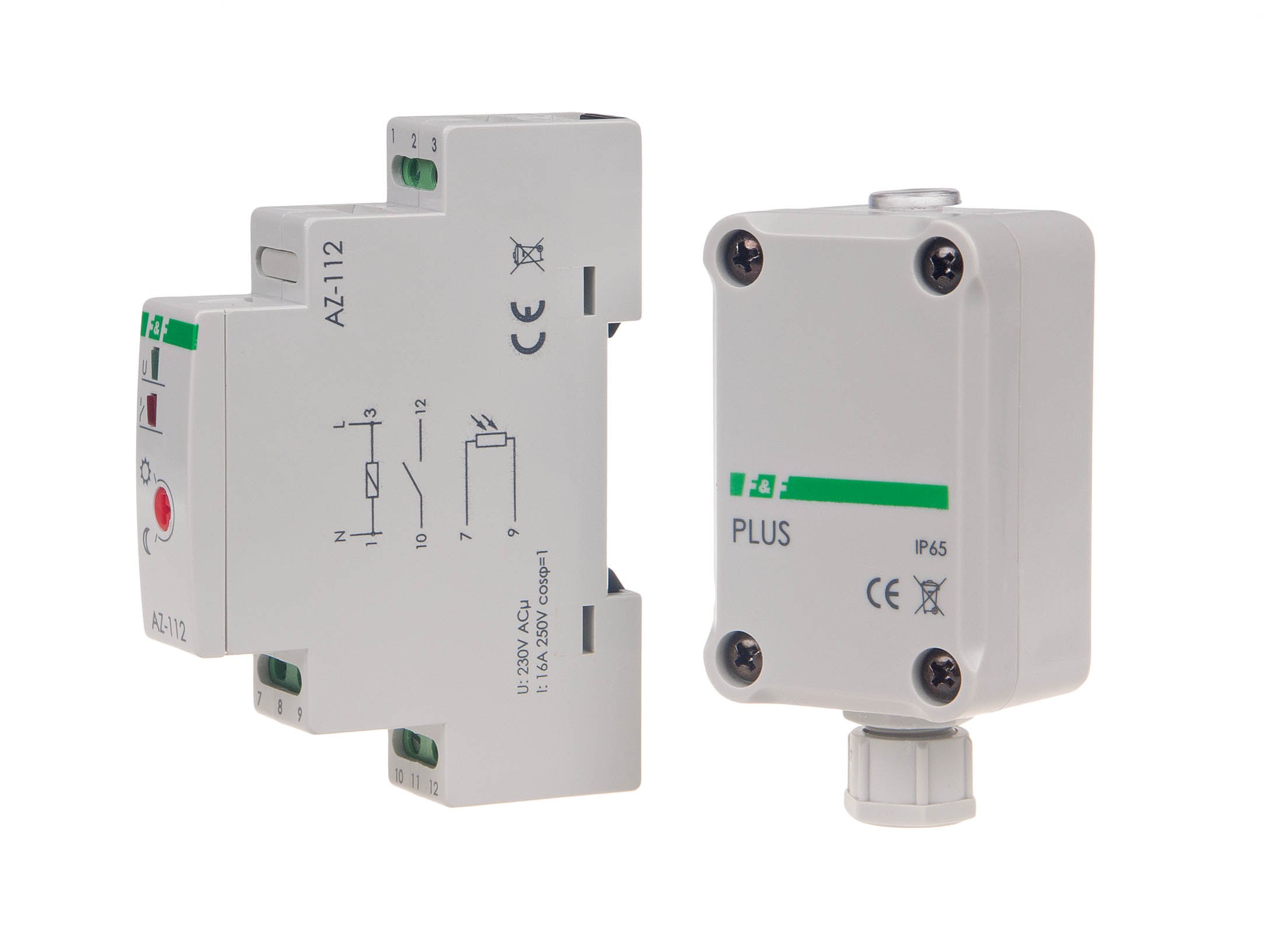

AZ-112-PLUS

Zasilanie:            230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

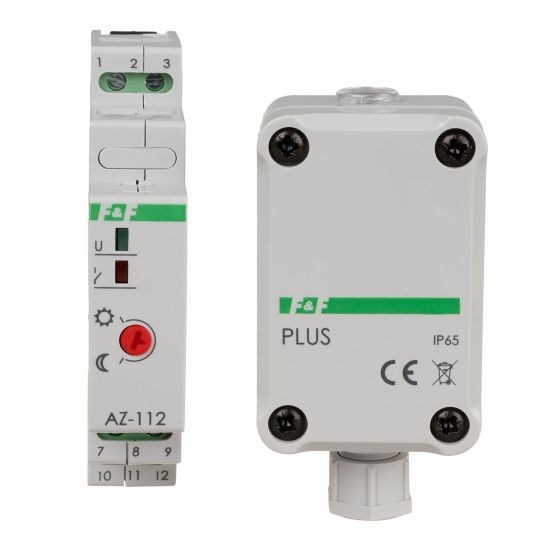

AZ-112-PLUS-24V

Zasilanie:             21÷27 V AC/DC

Maksymalne obciążenie: 16 A

Montaż:               na szynie 35 mm


Z sondą zewnętrzną PLUS w komplecie.

Zmierzchowy włącznik oświetlenia służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia światła dziennego - wyłącza oświetlenie o świcie i załącza o zmierzchu.

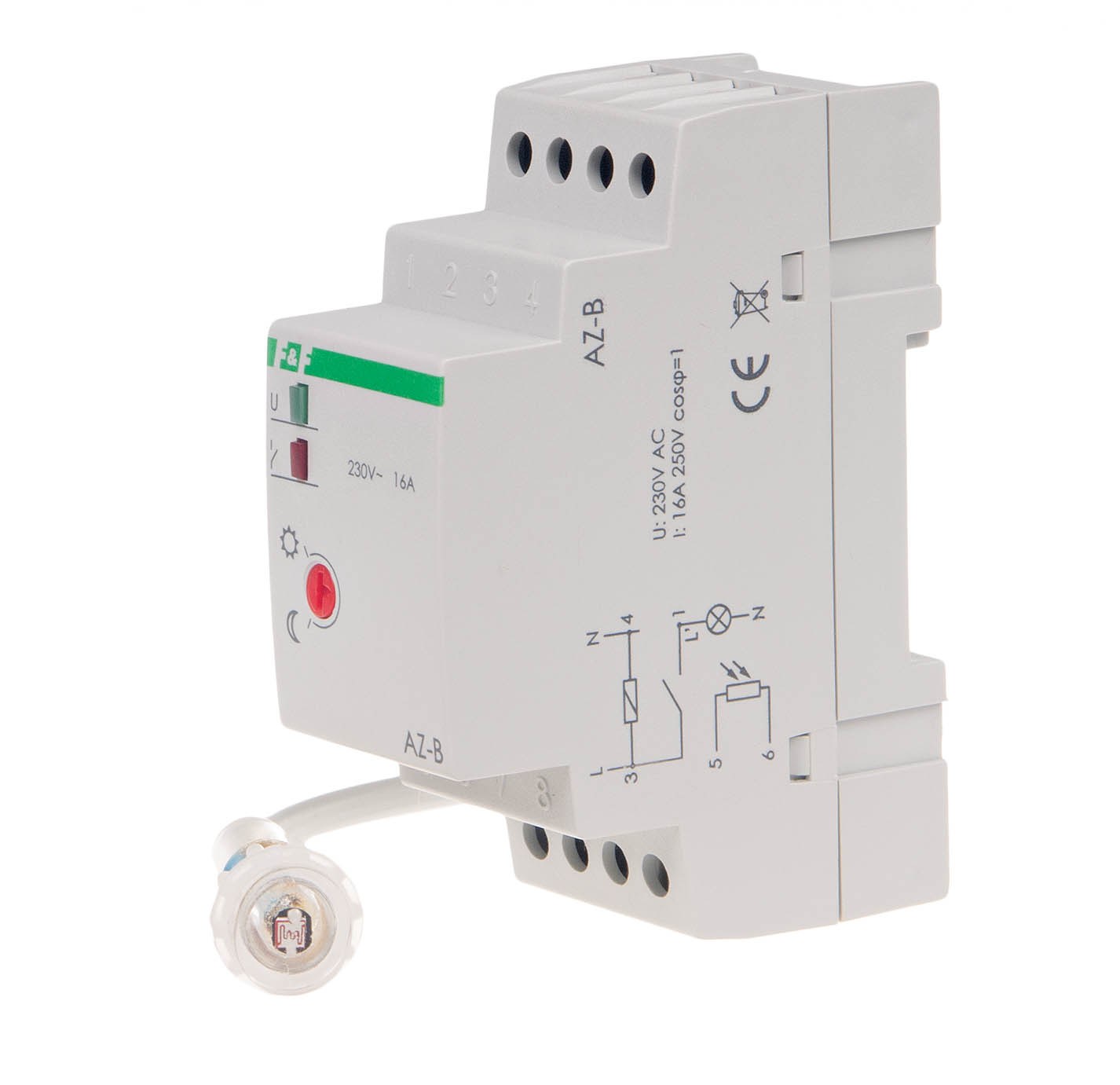

AZ-B

Zasilanie:             230 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

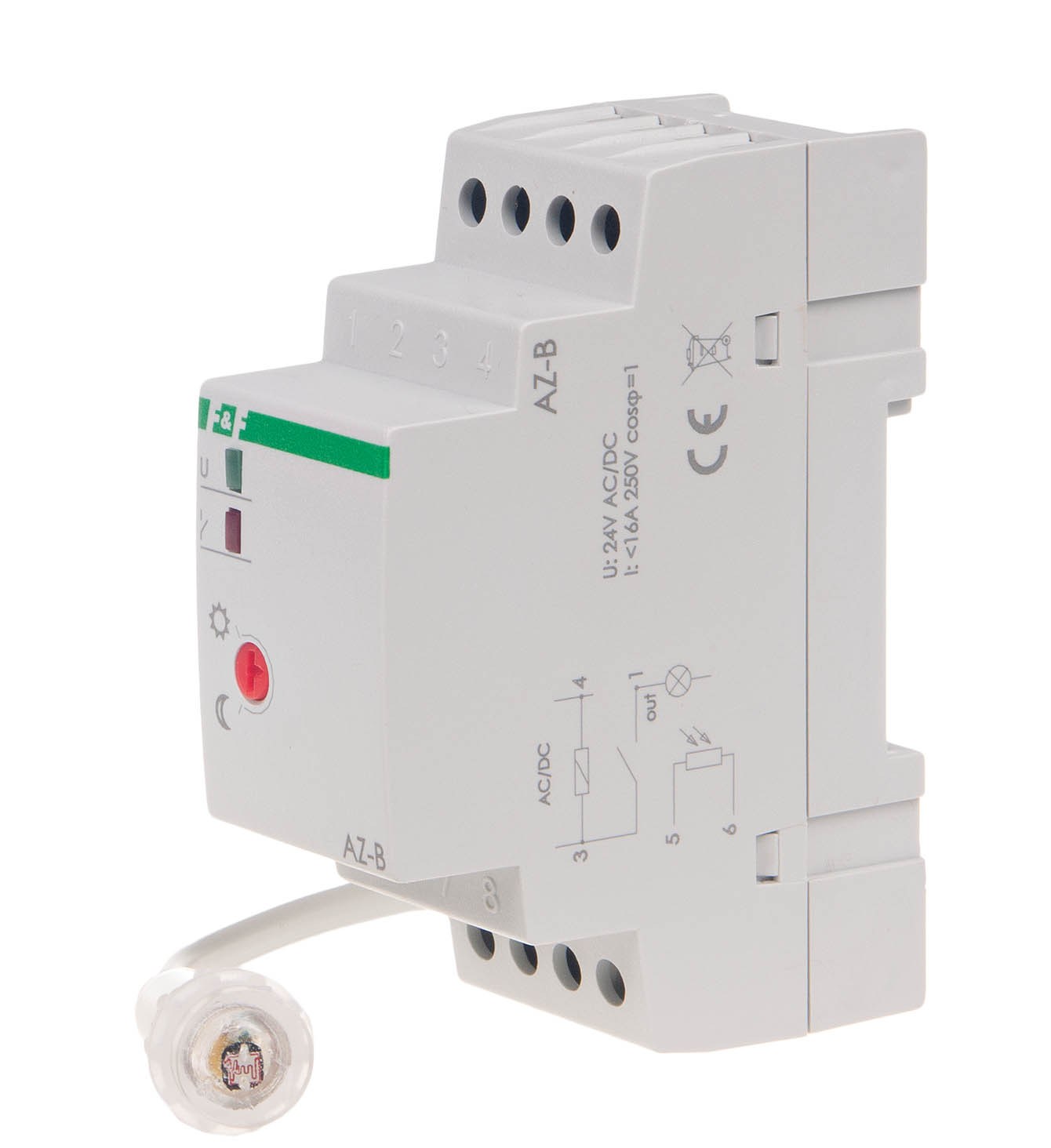

AZ-B-24V

Zasilanie:             24 V

Maksymalne obciążenie: 16 A

Montaż:              na szynie 35 mm


Z sondą zewnętrzną Ø10 mm w komplecie.

Automat zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

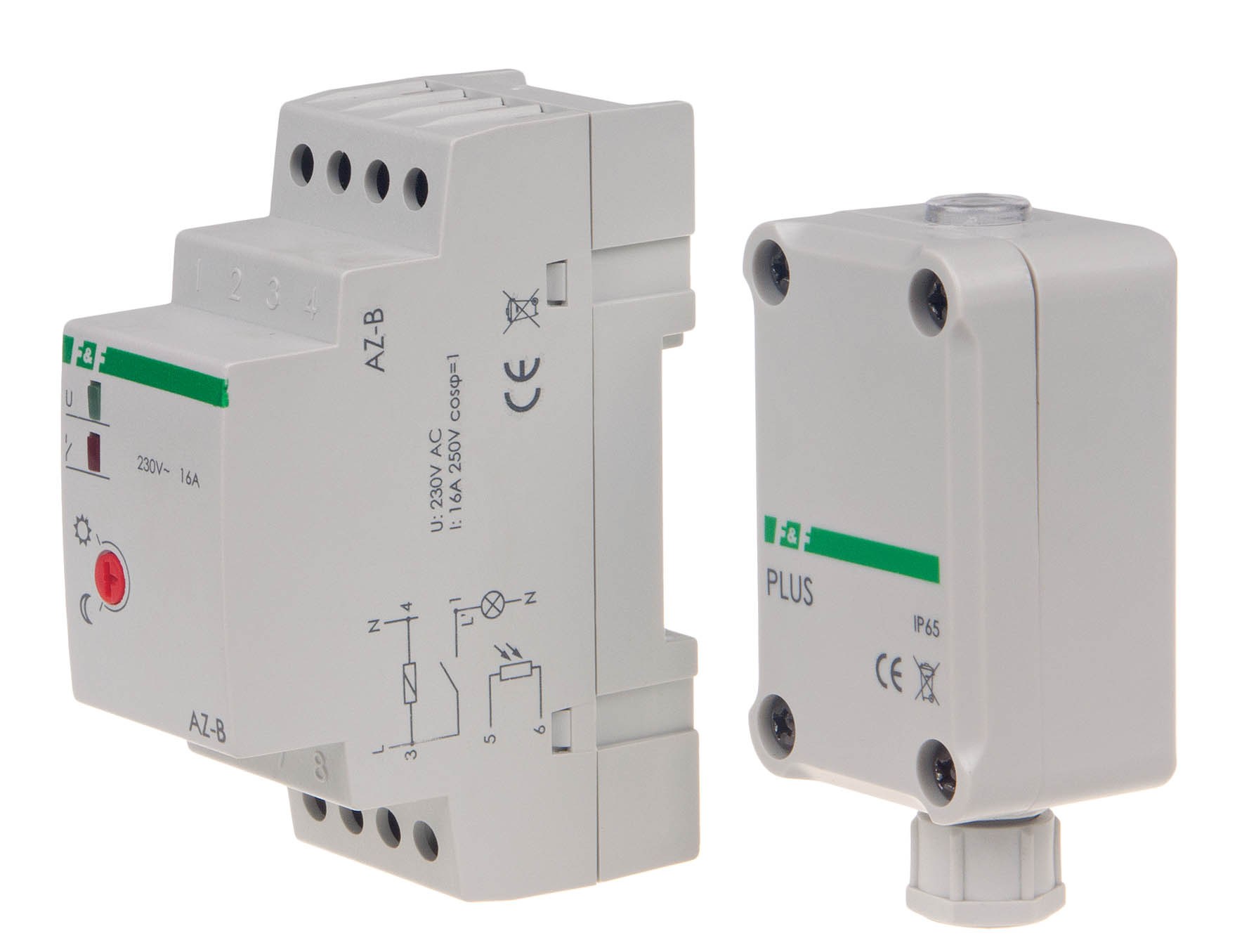

AZ-B-PLUS
