AZH-S-12V

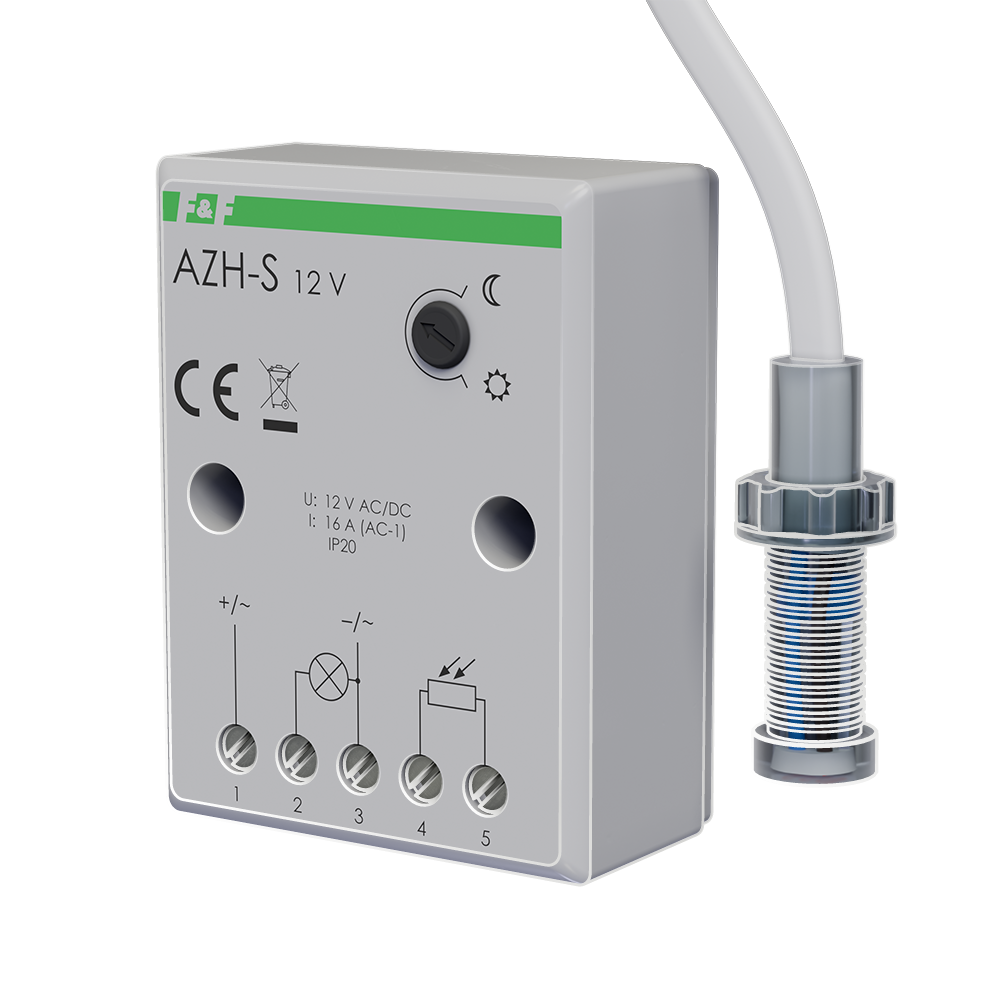

Automat zmierzchowy AZH-S 12 V

Automat zmierzchowy AZH-S 12 V z sondą zewnętrzną

Automat zmierzchowy AZH-S 12 V to kompaktowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiorniki o zmierzchu i wyłącza je o świcie, dzięki czemu zwiększa komfort użytkowania instalacji oraz ogranicza potrzebę ręcznej obsługi. Sprawdza się przy oświetleniu ulic, placów, wystaw, reklam oraz innych punktów świetlnych wymagających pracy zależnej od warunków oświetleniowych. Model AZH-S 12 V jest zasilany napięciem 11÷14 V AC/DC i obsługuje maksymalny prąd obciążenia AC-1 do 16 A. Elementem wykonawczym jest przekaźnik ze stykiem nieseparowanym 1 × NO. Regulowany próg zadziałania w zakresie 2÷1000 lx pozwala dopasować moment załączenia do warunków otoczenia oraz potrzeb konkretnej instalacji. Użytkownik może ustawić próg potencjometrem, wybierając wcześniejsze lub późniejsze włączanie oświetlenia. W komplecie znajduje się hermetyczna sonda zewnętrzna Ø10 mm o stopniu ochrony IP65, którą należy umieścić w miejscu ze stałym dostępem naturalnego światła dziennego. Takie rozwiązanie umożliwia prawidłowy pomiar natężenia oświetlenia i stabilne działanie automatyki. Automat wyposażono także w opóźnienie załączenia około 10 s oraz opóźnienie wyłączenia około 20 s, co pomaga ograniczyć wpływ krótkotrwałych zakłóceń, takich jak błyski lub wyładowania atmosferyczne. AZH-S 12 V to praktyczna zmierzchówka do instalacji natynkowych, odpowiednia do zastosowań w automatyce budynkowej, domowej i oświetleniowej. Wyłączniki zmierzchowe tego typu wspierają energooszczędne sterowanie oświetleniem zewnętrznym, ponieważ uruchamiają światło tylko wtedy, gdy jest to potrzebne. Urządzenie może być stosowane tam, gdzie wymagane są włączniki zmierzchowe, czujniki zmierzchu oraz prosta automatyka oświetlenia ulicznego oparta na niezależnym pomiarze światła naturalnego.
Automat zmierzchowy AZH-S 12 V

Dlaczego warto wybrać AZH-S-12V?

Zasilanie 11÷14 V AC/DC

Obciążenie AC-1 do 16 A

Regulacja progu 2÷1000 lx

Zewnętrzna sonda Ø10 mm

Stopień ochrony sondy IP65

Opóźnienie włączenia około 10 s

Opóźnienie wyłączenia około 20 s

Montaż natynkowy

Niski pobór mocy 0,56 W

Zakres nastawy 2÷1000 lx umożliwia precyzyjne dopasowanie momentu załączenia oświetlenia do warunków lokalnych. Potencjometr z oznaczeniami kierunku regulacji pozwala ustawić, czy światło ma uruchamiać się wcześniej, czy później po zapadnięciu zmroku.

Oddzielna sonda światłoczuła Ø10 mm o stopniu ochrony IP65 może być umieszczona w miejscu o stałym dostępie światła dziennego. Ułatwia to prawidłowe sterowanie odbiornikami, szczególnie gdy moduł automatu jest montowany w innym, dogodnym punkcie instalacji.

Wbudowane opóźnienie załączenia i wyłączenia stabilizuje pracę układu. Ogranicza przypadkowe przełączenia wywołane krótkimi zmianami natężenia światła, co poprawia niezawodność działania oświetlenia zewnętrznego.
Automat zmierzchowy AZH-S 12 V Automat zmierzchowy AZH-S 12 V Automat zmierzchowy AZH-S 12 V
Automatyczna praca

Automatyczna praca

Załącza oświetlenie po zmierzchu i wyłącza o świcie.

Prosty montaż

Prosty montaż

Obudowa natynkowa ułatwia instalację w typowych układach oświetleniowych.

Stabilne sterowanie

Stabilne sterowanie

Opóźnienia przełączania zmniejszają wpływ chwilowych zmian światła.

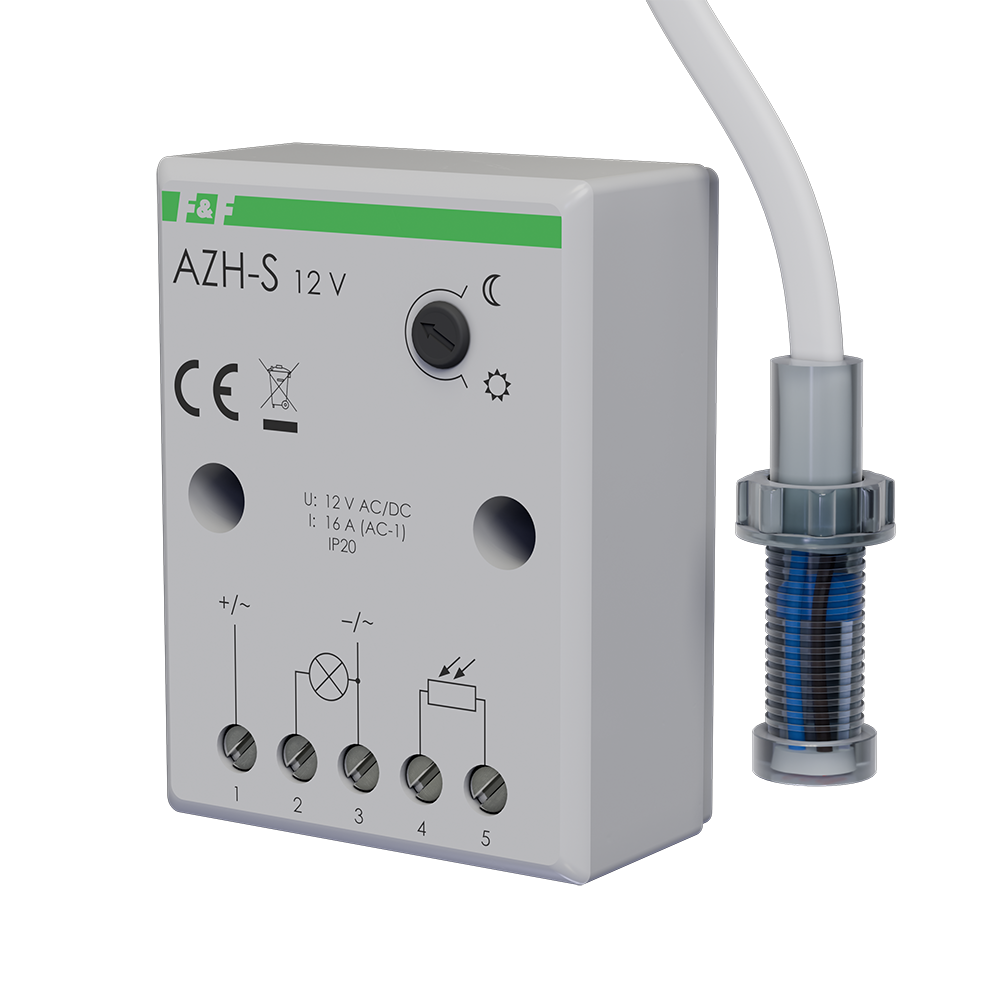

AZH-S-12V – wizualizacja urządzenia

Automat zmierzchowy AZH-S 12 V

Poznaj inne zalety AZH-S-12V

Kompaktowa obudowa o wymiarach 50×67×26 mm jest przystosowana do montażu natynkowego na podłożu.

Przyłącze przewodów realizowane jest za pomocą zacisków śrubowych, przeznaczonych do podłączenia zasilania i obciążenia.

Na froncie urządzenia znajduje się potencjometr do ustawiania progu zadziałania automatu zmierzchowego.

Oznaczenia słońca i księżyca przy regulacji wskazują kierunek ustawienia wcześniejszego lub późniejszego załączenia.

W zestawie znajduje się mała, hermetyczna sonda światłoczuła Ø10 mm z przewodem do montażu poza obudową automatu.

Materiały dodatkowe

Zobacz też: Miniaturowy automat zmierzchowy

Zobacz też: AZH-MINI-LED - recenzja

GDZIE WARTO ZAMONTOWAĆ AUTOMAT ZMIERZCHOWY?

PORADNIK

STEROWANIE OŚWIETLENIEM W OGRODZIE – ROZWIĄZANIA, ELEMENTY SYSTEMU, KOSZTY

PORADNIK

W JAKI SPOSÓB OSZCZĘDZAĆ ENERGIĘ ELEKTRYCZNĄ STERUJĄC OŚWIETLENIEM W DOMU I WOKÓŁ DOMU

PORADNIK

Schematy

Wymiary
Wymiary sondy
Schemat podłączenia

Parametry Techniczne

Opóźnienie wyłączania
20 s
Opóźnienie załączania
10 s
Maksymalna moc łączeniowa
4000 W
Do obciążeń pojemnościowych
Nie
Bezhalogenowe
Tak
Napięcie znamionowe
12 V
Maksymalny prąd przełączania (obciążenie rezystancyjne)
16 A
Zakres temperatur pracy
-25-50 °C
Próg jasności załączenia
2-1000 lx
Rodzaj czujnika
Czujnik światła niezależny
Styki
1 styk zwierny (NO)
Sposób montażu
Montaż natynkowy
Materiał
Tworzywo sztuczne
Gatunek materiału
Tworzywo termoplastyczne
Zabezpieczenie powierzchni
Stan surowy
Kolor
Szary
Stopień ochrony (IP)
IP20
Próg jasności wyłączania
2-1000 lx
Maks. moc przełączana LED
250 W
Szerokość
51 mm
Wysokość
67 mm
Głębokość
25,5 mm
Numer RAL (zbliżony)
7035
Średnica
0 mm
Min. głębokość puszki montażowej
0 mm
