PCZ-524.4

Zegar astronomiczny PCZ-524.4

Astronomiczne sterowanie oświetleniem bez czujnika zmierzchu

Zegar astronomiczny F&F PCZ-524.4 to 1-kanałowy, cyfrowy zegar sterujący przeznaczony do automatycznego załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych zgodnie z porami wschodu i zachodu słońca. Urządzenie samoczynnie wyznacza dobowe punkty przełączeń na podstawie bieżącej daty oraz współrzędnych geograficznych miejsca instalacji, obliczając położenie słońca względem horyzontu. Dzięki temu pozwala ograniczyć ręczną obsługę, poprawić komfort użytkowania instalacji i dopasować pracę odbiorników do naturalnego cyklu dnia bez konieczności stosowania zewnętrznego czujnika światła. PCZ-524.4 sprawdza się w automatyce domowej, budynkowej oraz w prostych układach sterowania obiektowego, szczególnie przy sterowaniu oświetleniem zewnętrznym, witrynami, reklamami, terenami wokół budynków, podjazdami czy strefami technicznymi. Użytkownik może ustawiać przełączenia według astronomicznego wschodu i zachodu słońca, zmierzchu i świtu albo z przesunięciem czasowym względem tych punktów, co zwiększa elastyczność konfiguracji. Obsługa trybu automatycznego i ręcznego umożliwia zarówno pracę według programu, jak i trwałe wymuszenie stanu styku w razie potrzeby serwisowej lub eksploatacyjnej. Konfiguracja przez NFC za pomocą aplikacji PCZ Konfigurator pozwala szybko odczytać i zapisać ustawienia smartfonem z Android lub iOS, również bez podłączania zasilania zegara przy zapisie i odczycie danych. To praktyczne rozwiązanie przy uruchamianiu wielu urządzeń, kopiowaniu nastaw i archiwizacji konfiguracji. Urządzenie oferuje szeroki zakres zasilania 24÷264 V AC/DC, styk separowany 1×NO/NC oraz obciążalność do 16 A dla AC-1, co ułatwia zastosowanie w różnych rozdzielnicach. W kontekście SEO produkt dobrze wpisuje się w instalacje określane jako inteligentny dom wifi, automatyka domowa wifi, bezprzewodowe sterowanie domem oraz smart home wifi, przy czym sama konfiguracja zegara odbywa się przez NFC. Dla klientów szukających rozwiązań F&F może być także powiązany z frazą system Fox F&F jako element nowoczesnej automatyzacji sterowania oświetleniem.
Zegar astronomiczny PCZ-524.4

Dlaczego warto wybrać PCZ-524.4?

Sterowanie według wschodu i zachodu

Konfiguracja NFC z iOS i Android

Zasilanie 24÷264 V AC/DC

Styk separowany 1×NO/NC

Obciążenie AC-1 do 16 A

Montaż na szynie TH-35

Automatyczna zmiana czasu

Bateria podtrzymująca ustawienia

Temperatura pracy -20÷50°C

PCZ-524.4 wyznacza czasy przełączeń na podstawie daty i współrzędnych geograficznych, obliczając położenie słońca względem horyzontu. Pozwala to automatyzować oświetlenie zewnętrzne i inne odbiorniki bez montowania czujnika zmierzchowego, co upraszcza instalację i ogranicza wpływ zabrudzeń, zacienienia lub przypadkowego oświetlenia czujnika.

Wbudowana komunikacja NFC umożliwia odczyt i zapis konfiguracji przy użyciu aplikacji PCZ Konfigurator na smartfonie z Android lub iOS. Ustawienia można przygotować offline, zapisać do pliku, udostępnić oraz szybko przenieść na wiele zegarów, co skraca czas uruchomienia i ułatwia serwis.

Urządzenie pozwala ustawiać moment załączenia i wyłączenia według wschodu i zachodu słońca, zmierzchu i świtu albo z przesunięciem względem punktów astronomicznych. Dodatkowy tryb ręczny umożliwia trwałe wymuszenie stanu styku, przydatne podczas testów, prac konserwacyjnych lub sytuacji wymagających natychmiastowej zmiany pracy odbiornika.
Zegar astronomiczny PCZ-524.4 Zegar astronomiczny PCZ-524.4 Zegar astronomiczny PCZ-524.4
Automatyzacja oświetlenia

Automatyzacja oświetlenia

Samoczynne przełączanie odbiorników zgodnie z cyklem dnia.

Wygodne uruchomienie

Wygodne uruchomienie

Konfiguracja lokalna lub przez aplikację NFC na smartfonie.

Uniwersalne zasilanie

Uniwersalne zasilanie

Zakres 24÷264 V AC/DC ułatwia dobór instalacyjny.

PCZ-524.4 – wizualizacja urządzenia

Zegar astronomiczny PCZ-524.4

Poznaj inne zalety PCZ-524.4

Urządzenie ma obudowę o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicy na szynie TH-35.

Na przednim panelu znajduje się czytelny wyświetlacz LCD pokazujący informacje o czasie, trybie pracy i stanie przekaźnika.

Widoczne przyciski MENU, OK, plus i minus umożliwiają lokalne poruszanie się po menu oraz zmianę ustawień zegara.

Na obudowie widoczne są zaciski śrubowe do podłączenia zasilania oraz styków przekaźnika COM, NO i NC.

Programowanie przez NFC odbywa się przez bezpośrednie zbliżenie smartfona do frontu sterownika, bez dodatkowego portu kablowego.

Materiały dodatkowe

PORÓWNANIE URZĄDZEŃ: PCZ - zegary programowalne. Tygodniowe, astronomiczne, roczne, uniwersalne. — Zobacz także nasze inne urządzenie

Zegary sterujące - tygodniowy, astronomiczny. Programowanie zegarów z aplikacji mobilnej przez NFC. — Zobacz także nasze inne urządzenie

PCZ - RESET - przywrócenie ustawień fabrycznych — Zobacz także nasze inne urządzenie

ZEGAR ASTRONOMICZNY F&F – JAK ZAPROGRAMOWAĆ?

PORADNIK

ZEGARY PROGRAMOWALNE - JAK KORZYSTAĆ Z NICH W SMART HOME?

PORADNIK

ZEGAR STERUJĄCY – ZASADA DZIAŁANIA, RODZAJE URZĄDZEŃ

PORADNIK

Schematy

Wymiary
Schemat podłączenia

Parametry Techniczne

Głębokość
65 mm
Wysokość
90 mm
Szerokość
35 mm
Szerokość wyrażona liczbą modułów
2
Maks. moc przełączana LED
250 W
Znamionowy prąd przełączania 250 V AC
16 A
Liczba miejsc pamięci
1
Najkrótszy czas przełączenia kanał 1
1,00000002 min
Liczba styków
1
Dokładność na dzień
1 s
Autonomia / rezerwa chodu w latach
6
Liczba kanałów
1
Zakres napięcia zasilającego
24-265 V
Wyświetlanie podpowiedzi
Nie
Zewnętrzne programowanie
Tak
Zawiera kartę pamięci
Nie
Programowanie 60 min.
Nie
Programowanie dobowe
Nie
Program tygodniowy
Nie
Program roczny
Nie
Program świąteczny
Nie
Program impulsowy
Nie
Program cykliczny
Tak
Program astronomiczny
Tak
Program losowy
Nie
Miernik godzinowy
Nie
Synchronizowany częstotliwością sieci
Nie
Sterowany kwarcowo
Tak
Sterowanie sygnałem radiowym
Nie
Synchronizacja radiowa (DCF77)
Nie
GPS
Nie
Automatyczna zmiana czasu letniego/zimowego
Tak
Obsługa ręczna
Tak
Przycisk zewnętrzny (wejściowy)
Nie
Wstępna nastawa przełączenia
Nie
Bezpotencjałowy zestyk przełączający
Tak
Sposób montażu
Szyna DIN
Rodzaj napięcia zasilającego
AC/DC
Rodzaj styku
Styk przełączny (NO/NC)
Stopień ochrony (IP)
IP20
Najkrótszy czas przełączenia kanał 2
0 min
Autonomia / rezerwa chodu w godzinach
0

Poznaj nasze inne rozwiązania!

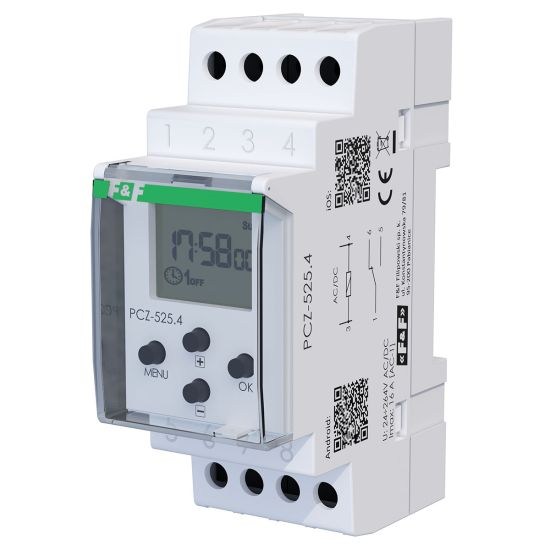

PCZ-525.4

Jednokanałowy Z programowalną przerwą nocną Konfiguracja z telefonu z systemem iOS oraz Android. Zegar astronomiczny PCZ-525 służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych, zgodnie z porami zachodu i wschodu słońca z możliwością zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych.

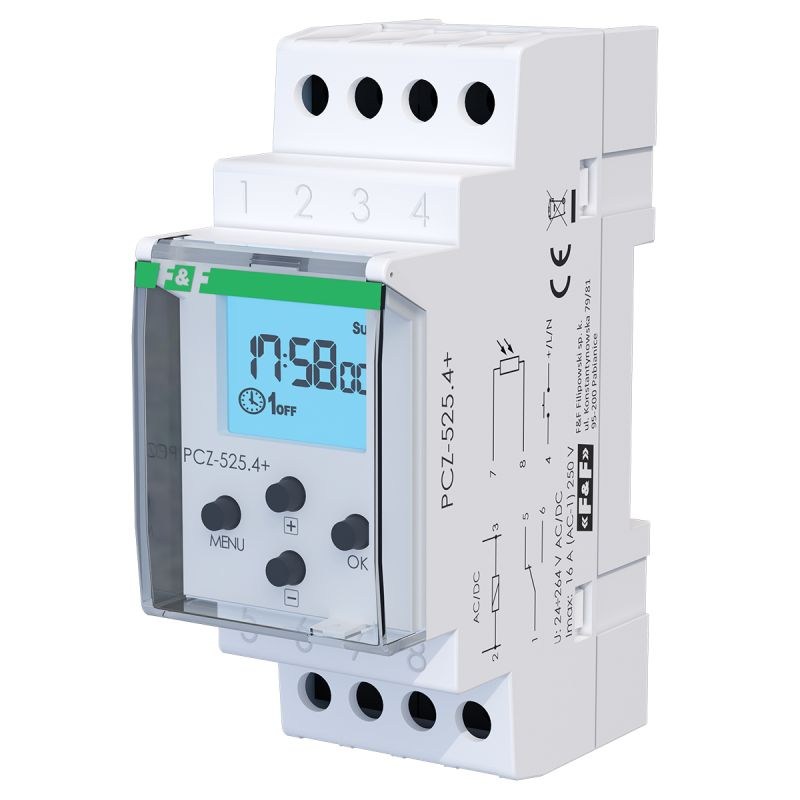

PCZ-525.4-PLUS

Konfiguracja z telefonu z systemem iOS oraz Android. Jednokanałowy, programowany zegar sterujący pracujący w cyklu astronomicznym. Momenty załączenia i wyłączenia powiązane są położeniem słońca względem horyzontu. Zegar posiada również funkcję programowanej przerwy nocnej. Możliwość podłączenia zewnętrznego czujnika jasności do korekcji momentu włączenia i wyłączenia. Ustawiany ręczne lub zdalnie przez NFC i aplikację mobilną. Obciążalność styku wykonawczego 16 A [AC-1]. Zewnętrzne wejście sterujące pracą zegara oraz podświetlany wyświetlacz LCD.

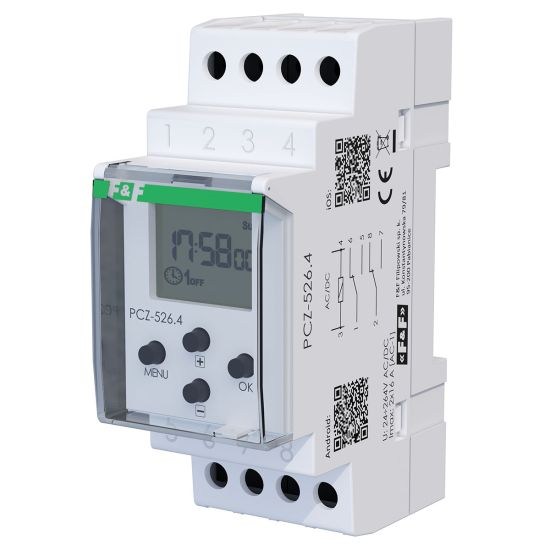

PCZ-526.4

Dwukanałowy. Z programowalną przerwą nocną. Konfiguracja z telefonu z systemem iOS oraz Android. Zegar astronomiczny PCZ-526 służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych, zgodnie z porami zachodu i wschodu słońca z możliwością zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych.

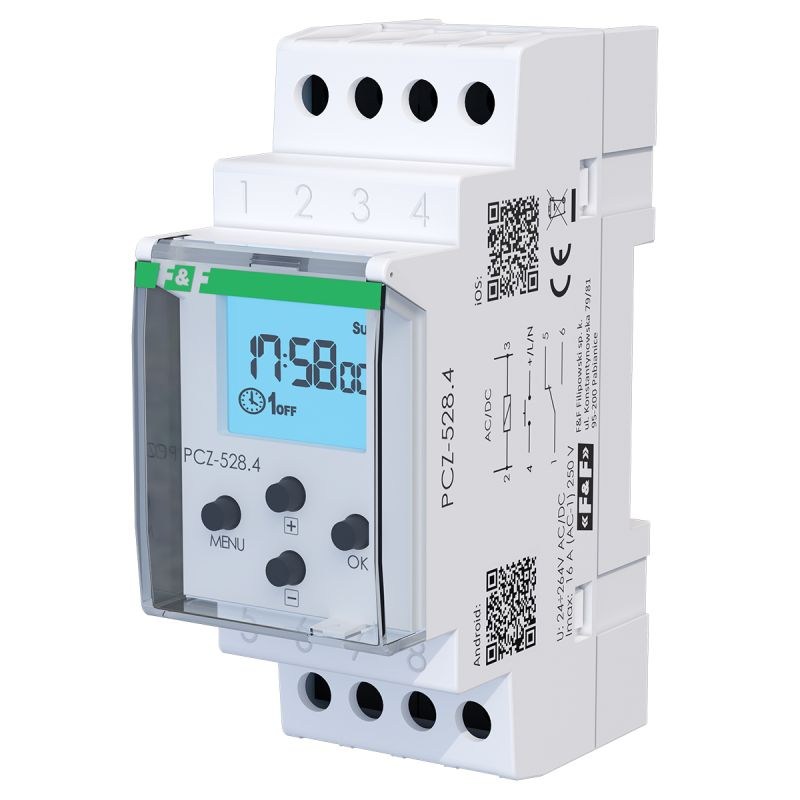

PCZ-528.4
