Wyłącznik silnikowy zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 0, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, z zaciskami śrubowymi i sprężynowymi, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący, płyta wczepiana
Dane techniczne
Głębokość
76 mm
Liczba biegunów
3
Szerokość
45 mm
Wysokość
93 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.16 - 0.25 A
Zakres nastawy wyzwalacza zwarciowego
3.9 - 3.9 A
Znamionowa moc pracy dla AC-3, 400 V
0.06 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
150 kA
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły Iu
0.25 A
Sposób wyzwalania
Termomagnetyczny
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Pokrętło
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Czułość na zanik fazy
Tak
Zabezpieczenie termiczne
Nie
Ze zintegrowanym stykiem pomocniczym
Nie
Z zabezpieczeniem termicznym
Tak
Produkty powiązane i akcesoria
Opis produktu

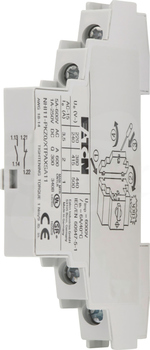

Normalny łącznik pomocniczy, Wyposażenie w styki Z = Zestyk zwierny: 1 zestyk zwierny, Wyposażenie w styki R = Styki rozwierne: 1 zr, Stosowane do: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Izolowana obudowa do PKZM0, osłona z otworem o wymiarach odpowiednich, aby zmieścić przód wyłącznika, stopień ochrony IP40, zintegrowany zacisk dla połączenia PE(N). Po 2 wybite przepusty kablowe M25 na górze i na dole
Izolowana obudowa dla PKZM0 ze stykiem pomocniczym VHI z funkcją wczesnego uruchamiania, stopień ochrony IP55, zintegrowany zacisk do połączenia PE(N), po 2 wybite przepusty kablowe M25, z czerwono-żółtym uchwytem obrotowym
Podwójny adapter szyny zbiorczej, dla systemu 60 mm, z 2x szyną montażową, regulowane, Centralna jednostka zasilająca na fazę Kabel 6 mm², Ie=32A, Szerokość=45 mm, dla szyn zbiorczych 12x5/10 do 30x5/10, może być stosowany np. do urządzeń z bezpiecznikami DIN
Podwójny adapter szyny zbiorczej, dla systemu 60 mm, z 2x szyną montażową, regulowane, Centralna jednostka zasilająca na fazę Kabel 6 mm², Ie=32A, Szerokość 150 mm, dla szyn zbiorczych 12x5/10 do 30x5/10, może być stosowany np. do urządzeń z bezpiecznikami DIN
Element do plombowania, uniemożliwiający majstrowanie przy wyzwalaczu przeciążeniowym i funkcji testowania, możliwość zaplombowania standardowym drutem do plombowania do użytku z wyłącznikami silnikowymi PKZM0 i PKZM4
Uchwyt obrotowy, możliwość zablokowania w położeniu 0 przy użyciu kłódek 3 – 6,35 mm, do blokowania wyłącznika ochronnego silnika, rozmiar ramy PKZM0 i PKZM4 jako wyłącznik główny, zgodnie z normą EN 60204
Płyta adaptera do szyny montażowej składająca się z płytki przyłączeniowej o szerokości 45 mm, połączenie cam dla dodatkowych płytek, możliwość stosowania w rozrusznikach bezpośrednich
