Wyłącznik silnikowy z zamykanym pokrętłem zgodny z IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 0, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, Z zaciskami ze śrubą, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący, płyta wczepiana
Dane techniczne
Głębokość
94 mm
Liczba biegunów
3
Szerokość
45 mm
Wysokość
93 mm
Zakres nastawy wyzwalacza przeciążeniowego
25 - 32 A
Zakres nastawy wyzwalacza zwarciowego
496 - 496 A
Znamionowa moc pracy dla AC-3, 230 V
7.5 kW
Znamionowa moc pracy dla AC-3, 400 V
15 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
50 kA
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły Iu
32 A
Sposób wyzwalania
Termomagnetyczny
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Pokrętło
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Czułość na zanik fazy
Tak
Zabezpieczenie termiczne
Nie
Ze zintegrowanym stykiem pomocniczym
Nie
Z zabezpieczeniem termicznym
Tak
Produkty powiązane i akcesoria
Opis produktu

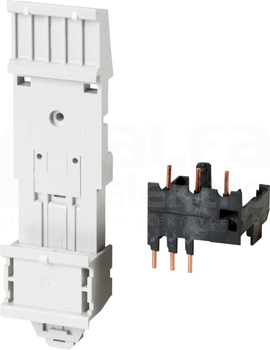

Zestaw do montażu i okablowania rozrusznika bezpośredniego z DIL EM

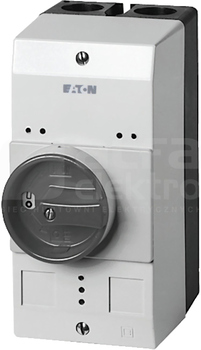

Obudowa izolacyjna do PKZM0, pokrywa z wycięciem pod wymiar zatyczki, stopień ochrony IP40, zintegrowany zacisk do przyłącza PE(N) na górze i na dole wytłoczone po 2 wprowadzenia przewodów M25

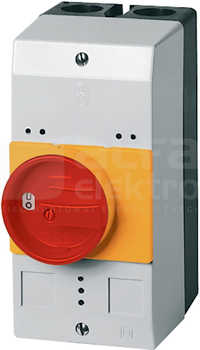

Obudowa izolacyjna do PKZM0 z wyprzedzającym łącznikiem pomocniczym VHI, stopień ochrony IP55, zintegrowany zacisk do przyłącza PE(N), po 2 wprowadzeń przewodów M25 ze wstępnym wytłoczeniem, z czerwono-żółtą rękojeścią

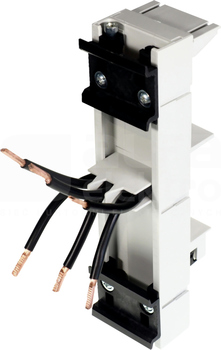

Podwójny adapter szyny zbiorczej, do systemu 60-mm, z 2x szyną montażową, z regulacją, środkowe zasilanie na każdą fazę 6mm² kabel, Ie=32A, szerokość=45mm, do szyn 12x5/10 do 30x5/10, zastosowanie np. do bezpieczników DIN
Podwójny adapter szyny zbiorczej, do systemu 60-mm, z 2x szyną montażową, z regulacją, środkowe zasilanie na każdą fazę 6mm² kabel, Ie=32A, szerokość=54mm, do szyn 12x5/10 do 30x5/10, zastosowanie np. do bezpieczników DIN
Urządzenie plombujące do ochrony przed manipulacją przy wyzwalaczu przeciążenia i funkcji testowej z zastosowaniem tradycyjnego drutu do plombowania i stosowane w wyłącznikach ochronnych silnika PKZM0 i PKZM4

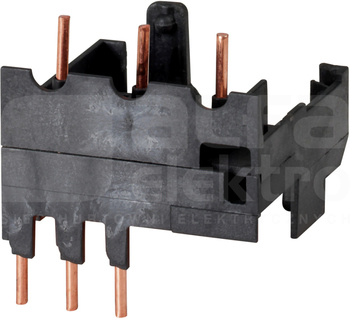

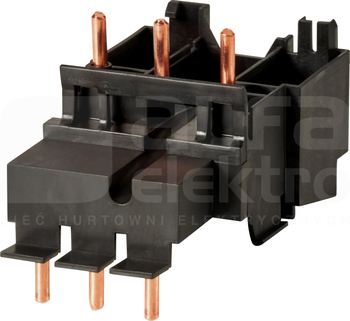

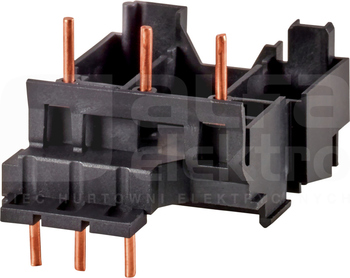

Elektryczny moduł stykowy jako okablowanie prądu głównego między PKZM0 a stycznikiem, używać tylko w połączeniu z adapterem szyny zbiorczej lub adapterem szyny uniwersalnej
