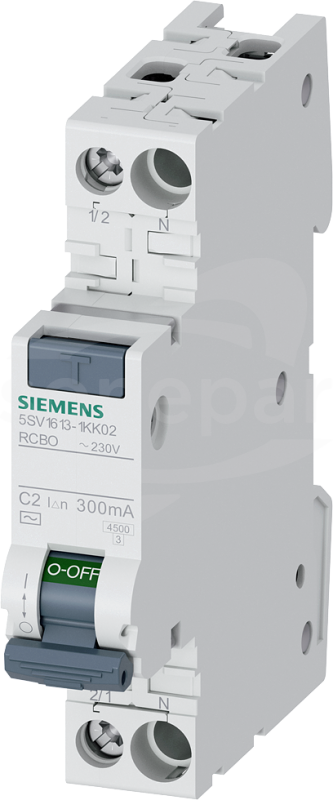

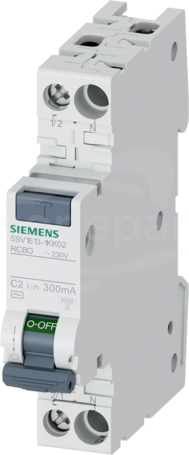

Wyłącznik różnicowo-prądowy/nadprądowy SENTRON 5SV1 dla połączonej ochrony przed przeciążeniem, zwarciem i prądem różnicowym w tylko 1 DU
Za pomocą kompaktowego systemu szyn zbiorczych pinowych 5ST można szybko i łatwo podłączyć kompaktowe urządzenia 1P+N w zaledwie 1 SM bez konieczności zajmowania dodatkowej przestrzeni. Przez kod Datamatrix na urządzeniu zapewniony jest szybki dostęp do wszystkich danych technicznych w aplikacji Siemens Industry Online Support.
Urządzenia zabezpieczające SENTRON można rozbudować o wiele funkcji za pomocą uniwersalnych akcesoriów z systemu modułowego.
Optymalna technika gwarantująca bezpieczeństwo - tylko od firmy Siemens
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
2
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
253 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
2 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 45 °C
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Remote Control Auxiliary power with extended features (railway, temperature), 230V AC, 110V DC; 2MW; for MCB up to 4P, RCCB, RCBO Remote controlled mechanism Power extended SENTRON
Blok wyłącznika instalacyjnego przeciwpożarowego SENTRON 5SM6 do niezawodnej i kompleksowej ochrony ludzi, instalacji elektrycznej i majątku w przypadku wystąpienia łuku elektrycznego.
Wyłączniki przeciwpożarowe wcześnie wykrywają niebezpieczne, błędne łuki świetlne i bezpiecznie wyłączają...
Dane techniczne
Głębokość wbudowania
70 mm
Liczba biegunów
2
Napięcie znamionowe
230 V
Prąd znamionowy
16 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Zakres częstotliwości
50 - 50 Hz
Rodzaj napięcia
AC
Stopień ochrony (IP)
IP20
Dodatkowe wyposażenie fabryczne
Wyzwalacz przeciwłukowy (AFDD)
Rodzaj napięcia sterowania urządzenia pomocniczego
Łącznik pomocniczy 2 zestyki zwierne do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy...
Łącznik pomocniczy 2 zestyki rozwierne do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy...
Łącznik pomocniczy 1 zestyk zwierny + 1 zestyk rozwierny. Mała moc do wyłącznika nadmiarowo-prądowego 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników...
Łącznik pomocniczy 2 zestyki zwierne mała moc do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych...
Łącznik pomocniczy 2 zestyki rozwierne mała moc do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1, RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych...
Łącznik pomocniczy 1 zestyk przełączny do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP wyłącznik wbudowany 5TL1 RCBO 5SU1, różnicowy 5SV Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens. Komponenty dodatkowe firmy Siemens...
Zestyk sygnałowy usterek 1 zestyk zwierny + 1 zestyk rozwierny do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens...
Zestyk sygnałowy usterek 2 NO do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens. Komponenty dodatkowe firmy...
Zestyk sygnałowy usterek 2 zestyki rozwierne do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP RCBO 5SU1, RCCB 5SV (w przypadku 5SU1 złącze 5ST3805-1 wymagane) Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens. Komponenty dodatkowe...
Łącznik pomocniczy 1 zestyk przełączny + zestyk sygnałowy usterek 1 zestyk przełączny 230/400V AC / 24-220V DC 0,5 SM dla 5SY, 5SL dla 5SP, 5SV, 5SU1, 5ST3 Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens. Komponenty dodatkowe...
Adapter do wyłączników nadmiarowo-prądowych 5SL i 5SN 1-2 DU / RCCB 5SV / izolator 5TL1 1-2 DU jako akcesoria napędu zdalnego 5ST Komponenty dodatkowe do różnicowoprądowych urządzeń ochronnych i wyłączników nadmiarowo-prądowych firmy Siemens. Komponenty dodatkowe firmy Siemens są ważnym...
