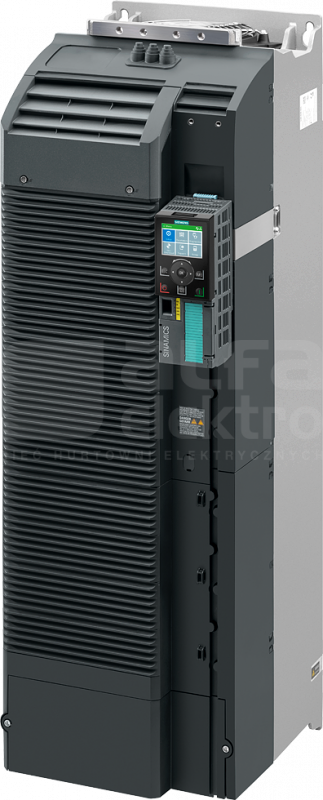

SINAMICS G120/S120 POWER MODULE PM240-2 FSG C2 WITH BUILT IN BRAKING CHOPPER 3AC380-480V+10/-10% 47-63Hz OUTPUT HIGH OVERLOAD: 160kW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -20 bis +50 DEG C (HO) OUTPUT LOW OVERLOAD: 200kW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP -20 bis +40 DEG C (LO) 1000x305x357 (HXWXD), FSG PROTECTION IP20 WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU FIRMWARE- Version V4.7 SP9 AND V5.1 Power Module SINAMICS PM240-2 Power Module – the ideal Power Module for standard applications in machinery construction based on the modular SINAMICS G120 inverter. As part of the modular SINAMICS G120 inverter (comprising power unit, control unit, operator panel), the PM240-2 Power Modules (degree of protection IP20) are equipped with a braking chopper (four-quadrant applications) – and are suitable for addressing many applications in general machinery construction. SINAMICS - simply my drive!
Dane techniczne
Głębokość
357 mm
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym
200 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym
160 kW
Maksymalna częstotliwość wyjściowa
550 Hz
Napięcie sieci
380 - 480 V
Szerokość
305 mm
Wysokość
1000 mm
Względna tolerancja częstotliwości sieciowej
5 %
Względna tolerancja napięcia sieciowego
-10 %
Znamionowy prąd wyjściowy I2N
379 A
Liczba faz wejściowych
3
Liczba faz wyjściowych
3
Stopień ochrony (IP)
IP20
Rodzaj przemiennika
Przemiennik napięciowy
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych
Tak
Częstotliwość sieci
50/60 Hz
Zintegrowany moduł hamujący (chopper)
Tak
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych
Nie
Dozwolone zastosowanie w przemyśle
Tak
Produkty powiązane i akcesoria
Opis produktu

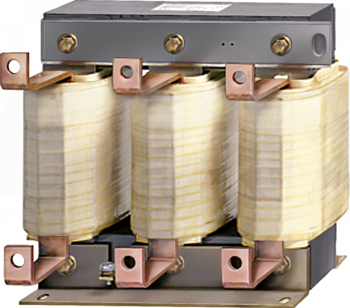

SINAMICS/MICROMASTER PX MOTOR INDUCTOR FOR 3-PH 380-480 V, 50/60 HZ, 380 A AC DRIVES/POWER MODULES/ MOTOR MODULES

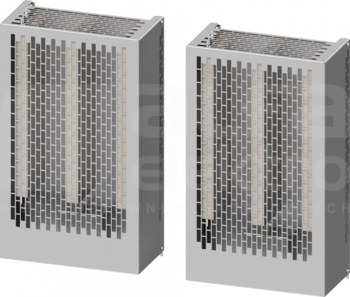

Fa. Heine Breaking resistor FOR POWERMODULE PM240-2 FSF P_MAX=110kW/12S/5% ED R=5 OHM P_DAUER=5500W Accessories for inverters braking resistor for the PM240-2 Power Module for modular SINAMICS G120 inverters. The excess DC link energy is dissipated using braking resistors.
They are intended for use with...

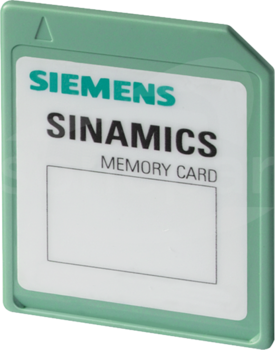

SINAMICS SD card 512 MB empty Memory card SINAMICS SD card 512 MB for the SINAMICS G120, G120C, G120P and SINAMICS V20 and V90 frequency converters. The parameter settings (up to 100 parameter sets) of a converter can be stored on the SINAMICS SD memory card. The memory card also supports series commissioning...

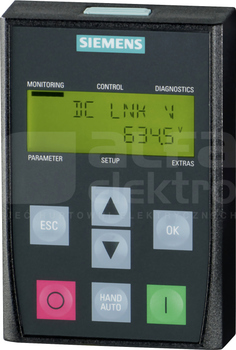

Podstawowa jednostka obsługi, bezpośrednio podłączana do falownika. SINAMICS Basic Operator Panel (BOP-2). Lokalna obsługa, monitorowanie, uruchamianie, diagnostyka. Nawigacja po menu i 2-wierszowy wyświetlacz panelu Basic Operator Panel BOP-2 ułatwiają lokalne uruchamianie falowników SINAMICS...

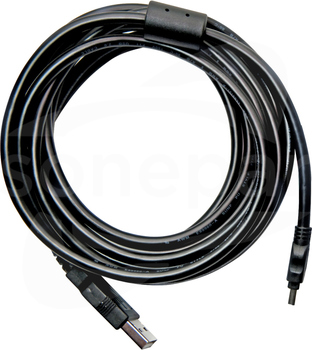

Zestaw połączeniowy przekształtników PC SINAMICS Zestaw połączeniowy przekształtników PC 2 dla modułowego przekształtnika częstotliwości SINAMICS G120 oraz kompaktowego przekształtnika częstotliwości SINAMICS G120C. Zestaw połączeniowy przekształtników PC służy do sterowania i uruchomienia...

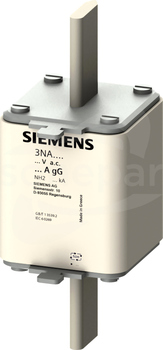

Wkładka topikowa NH SENTRON 3NA3 do selektywnej ochrony przewodów i instalacji.
System bezpieczników NH daje skuteczną ochronę osób, sprzętu i systemu poprzez bezpieczne odłączenie w przypadku przeciążenia lub zwarcia.
Wkładki bezpiecznikowe NH są dostępne w zakresie od 2 A do 1250A i...
Dane techniczne
Napięcie znamionowe
500 V
Napięcie znamionowe AC
500 V
Prąd znamionowy
400 A
Strata mocy przy prądzie znamionowym
29 W
Znamionowa zdolność łączeniowa
120 kA
Napięcie znamionowe DC
440 V
Charakterystyka
gL/gG (ochrona instalacji elektroenergetycznych przed skutk. zwarć i przeciążeń)
Zestaw przyłączeniowy ekranu SINAMICS dla jednostek sterujących CU230P-2 PN, CU240E-2 PN i CU240E-2 PN-F dla modułowego przekształtnika częstotliwości SINAMICS G120. Zestaw przyłączeniowy ekranu zapewnia dla wszystkich przewodów sygnałowych i komunikacyjnych optymalne przyłącze ekranu oraz...
