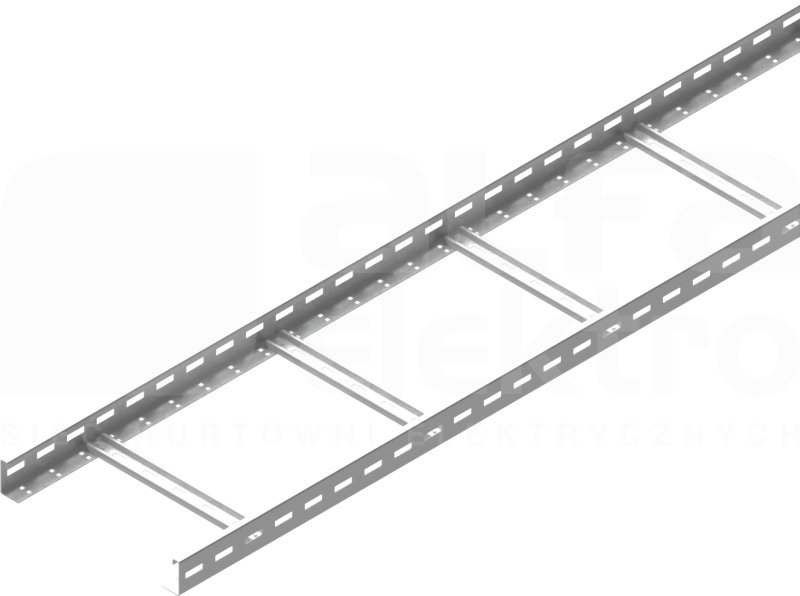

Drabinki kablowe – kiedy zamiast korytka i jak je prawidłowo montować

Drabinki kablowe stanowią fundament wielu profesjonalnych tras kablowych. Czy zastanawiałeś się kiedyś, dlaczego w konkretnych przypadkach warto postawić właśnie na nie, rezygnując z tradycyjnych korytek? Odpowiedni dobór oraz poprawna instalacja mogą znacząco wpłynąć na bezpieczeństwo i komfort eksploatacji całego systemu.

Kiedy wybrać drabinki kablowe?

Decyzja o wyborze drabinki kablowej zamiast korytka bywa kluczowa dla powodzenia wielu projektów przemysłowych i komercyjnych. Drabinki zapewniają znacznie lepszą cyrkulację powietrza, co jest priorytetem w miejscach, gdzie instalacja jest narażona na duże obciążenia prądowe i ryzyko przegrzania. Efektywne odprowadzanie ciepła przekłada się na wyższą niezawodność systemu oraz bezpieczeństwo pożarowe budynku. Ponadto konstrukcja ta zapewnia łatwy dostęp do okablowania, co ułatwia okresowe przeglądy oraz szybką rozbudowę sieci w przyszłości.

Oprócz zalet związanych z wentylacją, drabinki kablowe są często prostsze w montażu niż zabudowane korytka. Mniejsza liczba akcesoriów pomocniczych oraz niższa waga elementów ułatwiają pracę instalatorom, co pozwala zaoszczędzić czas na placu budowy. Dzięki swojej elastyczności drabinki idealnie sprawdzają się w dynamicznych środowiskach pracy, gdzie wymagana jest częsta adaptacja tras kablowych do zmieniających się potrzeb technologicznych zakładu.

Wpływ na zarządzanie kablami

Zastosowanie drabinek znacząco podnosi przejrzystość całej instalacji. Otwarta budowa pozwala na swobodne układanie, segregowanie i identyfikację poszczególnych wiązek. Zarządzanie kablami staje się dzięki temu intuicyjne, a ewentualne modyfikacje czy dodawanie nowych obwodów nie wymaga demontażu osłon czy pokryw. To optymalne rozwiązanie dla serwerowni, centrów danych oraz hal produkcyjnych, gdzie porządek w okablowaniu jest niezbędny.

Kolejnym istotnym aspektem jest precyzyjne wymiarowanie drabinek kablowych. Dobór odpowiedniej szerokości i wysokości burt do planowanej liczby przewodów ma bezpośredni wpływ na wydajność instalacji. Zbyt ciasna trasa utrudnia chłodzenie i dostęp, natomiast przewymiarowana niepotrzebnie zajmuje cenną przestrzeń pod sufitem lub w szachcie technicznym. Prawidłowe wymiarowanie gwarantuje optymalne rozłożenie ciężaru kabli i minimalizuje ryzyko ich uszkodzenia pod wpływem własnego ciężaru.

Jak prawidłowo przeprowadzić montaż drabinki?

Poprawne przeprowadzenie montażu drabinki kablowej wymaga starannego planowania. Pierwszym krokiem jest dokładne wymierzenie trasy i weryfikacja nośności elementów wsporczych (wsporników, zawiesi). Należy upewnić się, że wybrana lokalizacja pozwala na ergonomiczne ułożenie przewodów i nie koliduje z innymi instalacjami, takimi jak wentylacja czy systemy przeciwpożarowe. Przed rozpoczęciem prac warto przygotować zestaw profesjonalnych narzędzi: wiertarkę, odpowiednie systemy mocowań oraz poziomicę, by zachować idealną linię trasy.

Solidne przygotowanie podłoża to fundament stabilnej konstrukcji. Powierzchnia montażowa musi być czysta i pozbawiona przeszkód, które mogłyby utrudnić osadzenie wsporników. Podczas instalacji drabinka powinna być mocowana równomiernie, co zapobiegnie jej odkształceniom pod wpływem ciężaru kabli. Szczególną uwagę należy poświęcić połączeniom poszczególnych sekcji drabinek – tylko sztywne i pewne połączenie gwarantuje, że system będzie służył bezawaryjnie przez wiele lat.

Najczęstsze błędy przy montażu drabinki kablowej

Błędy popełniane podczas montażu drabinek kablowych mogą rzutować na trwałość całego systemu. Oto najpopularniejsze problemy, których warto unikać:

• Niewłaściwe wymiarowanie: niedoszacowanie liczby kabli prowadzi do ich stłoczenia i przegrzewania. Zawsze zostawiaj margines na swobodny przepływ powietrza.
• Niewystarczające mocowanie: zbyt rzadkie rozmieszczenie wsporników może spowodować ugięcie drabinki, a w skrajnych przypadkach – zerwanie instalacji pod obciążeniem.
• Chaotyczne ułożenie przewodów: brak segregacji kabli zasilających i sygnałowych może prowadzić do zakłóceń elektromagnetycznych.
• Brak ochrony przed krawędziami: niedbałe przycinanie elementów drabinki bez wygładzenia krawędzi grozi przecięciem izolacji kabli podczas ich wciągania.

Dbałość o detale na każdym etapie prac pozwala stworzyć trasę kablową, która jest bezpieczna, estetyczna i w pełni funkcjonalna.
