Gniazda i wtyczki przemysłowe CEE – kolory, prądy i co oznaczają

Czy zastanawiałeś się kiedyś, co oznaczają poszczególne kolory obudów i wkładów w gniazdach przemysłowych CEE? Jako eksperci w tej dziedzinie przygotowaliśmy dla Ciebie szczegółowy artykuł, który w przystępny sposób wyjaśnia wszystko, co powinieneś wiedzieć o wtyczkach i gniazdach siłowych. Od kodów kolorystycznych, przez parametry prądowe 16A, 32A oraz 63A, aż po techniczne oznaczenia – znajdziesz tu odpowiedzi na kluczowe pytania. Gotowy, aby zgłębić tajniki tych niezbędnych elementów infrastruktury elektrycznej? Zapraszamy do lektury!

Kolory wkładów przemysłowych CEE

Kolorystyka obudów i wkładów to fundament projektowania gniazd przemysłowych CEE. Każda barwa reprezentuje ściśle określone napięcie znamionowe i częstotliwość, co pozwala na błyskawiczną identyfikację parametrów bez konieczności szczegółowego studiowania etykiet. Taka standaryzacja zapobiega błędom montażowym i zwiększa bezpieczeństwo, chroniąc sprzęt przed uszkodzeniem, a użytkowników przed ryzykiem porażenia.

W praktyce system kodowania jest prosty i logiczny:

• Kolor żółty oznacza napięcie w zakresie 100–130 V,

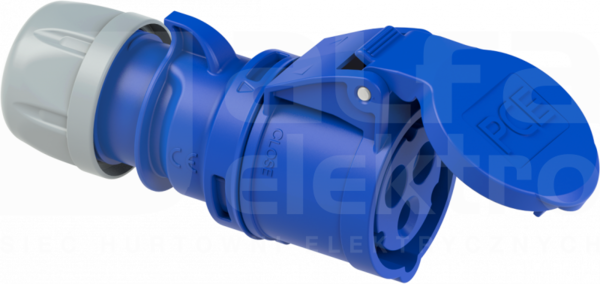

• Kolor niebieski to najpopularniejszy standard jednofazowy 200–250 V,
• Kolor czerwony wskazuje na napięcie trójfazowe (siłowe) 380–480 V,
• Kolor czarny zarezerwowany jest dla napięć z przedziału 500–690 V.

Znajomość tych kodów jest niezbędna dla każdego, kto operuje w wymagających środowiskach pracy. Świadomość znaczenia barw pozwala na lepsze planowanie instalacji i znacząco podnosi efektywność operacyjną.

Zastosowanie gniazd CEE o różnych prądach

Gniazda CEE 16A, 32A oraz 63A znajdują szerokie zastosowanie w niemal każdej gałęzi przemysłu. Dzięki swojej uniwersalnej konstrukcji i możliwości obsługi zróżnicowanych prądów znamionowych są nieodzownym elementem nowoczesnych sieci elektrycznych. Modele o natężeniu 16A spotkamy najczęściej w mniejszych warsztatach, garażach czy branży rzemieślniczej, gdzie zasilają urządzenia o relatywnie niskim poborze mocy.

W przypadku bardziej wymagających zadań, takich jak place budowy czy hale produkcyjne, niezbędne są gniazda CEE 32A i 63A. Te komponenty są zaprojektowane do zasilania ciężkich maszyn i zaawansowanych systemów technologicznych wymagających stałego, wysokiego dopływu energii. Wyjątkowa trwałość mechaniczna oraz wysoki stopień ochrony przed czynnikami zewnętrznymi sprawiają, że gniazda te pozostają niezawodne nawet w najtrudniejszych warunkach eksploatacyjnych.

Jak czytać oznaczenia na gniazdach przemysłowych?

Prawidłowa interpretacja tabliczek znamionowych to klucz do bezpiecznego użytkowania osprzętu. Każde gniazdo przemysłowe CEE posiada zestaw oznaczeń informujących o napięciu, prądzie znamionowym, liczbie biegunów oraz stopniu ochrony IP (np. IP44 lub IP67). Parametry te są przedstawione w formie ustandaryzowanych symboli, które pozwalają na jednoznaczną identyfikację możliwości technicznych danego elementu.

Na obudowach znajdziemy również kluczową informację o położeniu styku ochronnego (często oznaczanego godziną, np. 6h), co gwarantuje, że do gniazda podłączymy wyłącznie kompatybilną wtyczkę. Dodatkowe oznaczenia gniazd przemysłowych dotyczą rodzaju materiału (np. poliamid odporny na uderzenia) oraz odporności na chemikalia. Umiejętność czytania tych danych pozwala idealnie dopasować osprzęt do specyfiki środowiska pracy, zapewniając zarówno wydajność, jak i pełne bezpieczeństwo elektryczne.

Bezpieczeństwo i normy w użytkowaniu gniazd CEE

Zapewnienie bezpieczeństwa podczas eksploatacji gniazd CEE 16A, 32A oraz 63A to priorytet w każdym zakładzie. Produkty te muszą ściśle spełniać wymogi normy IEC 60309, która definiuje standardy dotyczące materiałów, odporności termicznej oraz parametrów elektrycznych. Rzetelne oznaczenia informują użytkownika o certyfikacji, dając pewność, że osprzęt przeszedł rygorystyczne testy jakościowe.

Stosowanie gniazd zgodnych z normami minimalizuje ryzyko awarii, zwarć oraz pożarów. Istotnym elementem kultury technicznej jest również regularna kontrola stanu styków i obudów, co pozwala wykryć ewentualne uszkodzenia mechaniczne, zanim staną się one groźne. Przestrzeganie wytycznych producentów oraz branżowych standardów to najprostszy sposób na wydłużenie żywotności urządzeń i zagwarantowanie stabilnej pracy całej infrastruktury.
