Patchcordy i krosownice – jak zbudować szafę sieciową i serwerownię

Zastanawiasz się, jak efektywnie zorganizować infrastrukturę sieciową w swojej firmie? Prawidłowo zaprojektowana serwerownia to serce każdego nowoczesnego przedsiębiorstwa. W poniższym artykule zebraliśmy kluczowe informacje na temat budowy szafy rackowej oraz doboru komponentów pasywnych. Dowiesz się, jak trafnie wybierać patchcordy i jaką funkcję pełnią krosownice w codziennym utrzymaniu stabilności systemów. Poznaj techniki, które usprawnią Twoją pracę, zapewniając wydajność sieci na najwyższym poziomie. Zapraszamy do lektury!

Jak właściwie dobrać patchcordy?

Wybór odpowiednich kabli połączeniowych jest kluczowy dla zachowania integralności sygnału i stabilności sieci. Podczas doboru patchcordów należy zwrócić uwagę na kilka technicznych aspektów. Po pierwsze, długość kabla powinna być precyzyjnie dopasowana do odległości między urządzeniami – zapobiega to powstawaniu „plątaniny” w szafie sieciowej, co ułatwia cyrkulację powietrza i późniejsze prace serwisowe. Kolejnym elementem jest kategoria skrętki. W nowoczesnych instalacjach standardem stały się patchcordy CAT6, które bez problemu obsługują transmisję Gigabit Ethernet, oferując lepszą ochronę przed przesłuchami.

Istotnym czynnikiem przy wyborze jest również rodzaj ekranowania (UTP, FTP lub STP). W środowiskach narażonych na silne interferencje, np. w halach produkcyjnych, warto postawić na kable ekranowane. Standardowe złącza RJ-45 zapewniają kompatybilność z większością switchy i routerów, jednak zawsze warto zweryfikować jakość wykonania wtyków oraz elastyczność samej osłony (bezzatrzaskowe osłonki typu snagless chronią blokady przed wyłamaniem). Prawidłowo dobrany osprzęt to gwarancja niezawodności na lata.

Wszystko o krosownicach w sieciach komputerowych

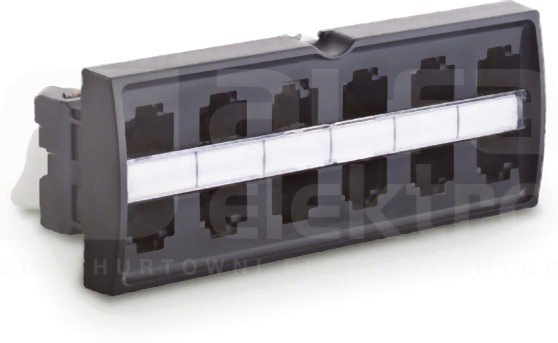

Krosownice stanowią centralny punkt organizacji każdej infrastruktury kablowej. Patch panel (krosownica) to pasywne urządzenie, które umożliwia uporządkowane zakończenie kabli instalacyjnych prowadzonych z gniazdek ściennych. Działa jako interfejs między okablowaniem stałym a aktywnymi urządzeniami sieciowymi, takimi jak przełączniki (switche). Dzięki zastosowaniu patch paneli, rekonfiguracja sieci czy przełączanie użytkowników do innych portów staje się proste i nie wymaga ingerencji w kable położone w ścianach.

Przy wyborze krosownicy należy kierować się standardem wydajności (np. CAT5e, CAT6 lub CAT6A) oraz gęstością upakowania portów (najczęściej 24 lub 48 portów w rozmiarze 1U). Dobrze dobrany patch panel pozwala na klarowne opisanie połączeń, co drastycznie skraca czas diagnozowania awarii. Warto również rozważyć panele modularne (na wkłady typu Keystone), które oferują większą elastyczność i łatwość montażu w porównaniu do modeli zintegrowanych.

Krok po kroku do budowy szafy sieciowej

Proces montażu profesjonalnego punktu dystrybucyjnego zaczyna się od precyzyjnego planowania. Pierwszym krokiem jest określenie gabarytów szafy (wyrażonych w jednostkach U) oraz jej głębokości. Budowa szafy sieciowej zawsze powinna uwzględniać rezerwę miejsca na przyszłą rozbudowę oraz montaż zasilaczy awaryjnych UPS. Równie ważna jest lokalizacja – miejsce musi być suche, a podłoże zdolne udźwignąć ciężar pełnego wyposażenia. Kluczowym elementem jest zapewnienie odpowiedniej wentylacji; aktywne moduły wentylacyjne zapobiegają przegrzewaniu się switchy i serwerów.

Po osadzeniu szafy przechodzimy do instalacji osprzętu. Ważne jest zachowanie logicznej hierarchii: patch panele na górze, przełączniki tuż pod nimi, a na dole cięższe urządzenia, takie jak serwery i akumulatory. Niezbędnym elementem są organizatory kabli, które pomagają utrzymać patchcordy w należytym porządku. Staranność na tym etapie gwarantuje nie tylko estetykę, ale przede wszystkim ułatwia dostęp do portów i minimalizuje ryzyko przypadkowego odłączenia krytycznych systemów.

Specyfika wyboru patchcordów CAT6

Dobór patchcordów CAT6 to obecnie najczęstsza decyzja w nowoczesnych sieciach LAN. Kategoria ta oferuje przepustowość do 10 Gb/s na krótkich odcinkach oraz znacznie lepsze parametry transmisji (częstotliwość do 250 MHz) w porównaniu do starszej kategorii 5e. Dzięki sztywniejszej konstrukcji i separatorowi krzyżowemu wewnątrz kabla, patchcordy te skuteczniej tłumią zakłócenia, co czyni je idealnym rozwiązaniem dla obciążonych sieci korporacyjnych oraz centrów danych.

Podczas kompletowania infrastruktury warto pamiętać, że pełną wydajność standardu CAT6 uzyskamy tylko wtedy, gdy wszystkie elementy toru transmisji (kabel, gniazdo, patch panel, patchcord) spełniają te same wymogi. Patchcordy kategorii 6 są wstecznie kompatybilne, co oznacza, że mogą pracować w starszych sieciach, jednak ich prawdziwy potencjał ujawnia się przy nowoczesnych przełącznikach Gigabitowych. To uniwersalna inwestycja, która zapewnia „zapas” wydajności na wypadek wzrostu zapotrzebowania na transfer danych w przyszłości.
