OD1-W01-A-11-24VDC Ręczny przycisk oddymiania

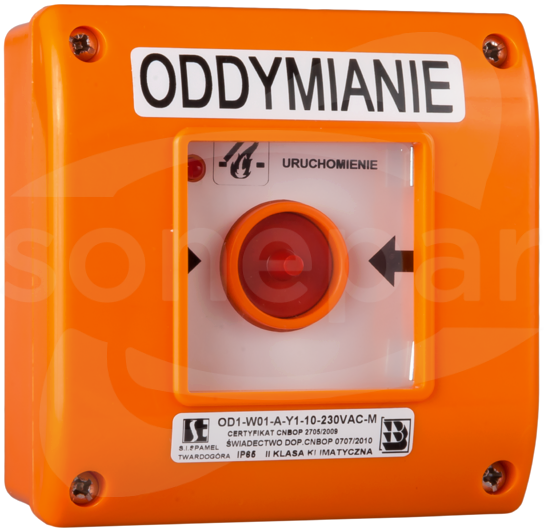

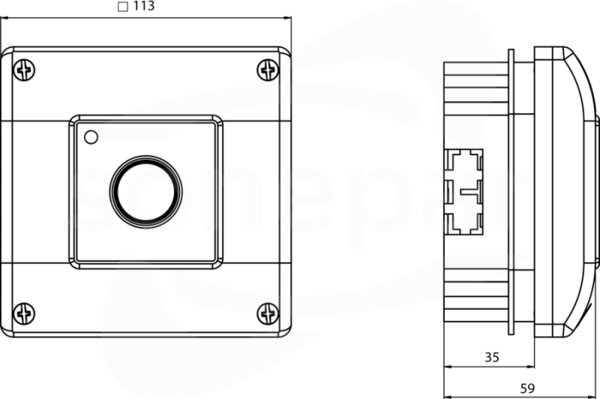

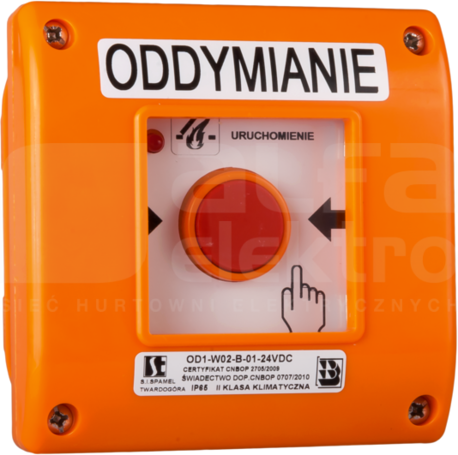

Ręczny przycisk oddymiania OD1 OPIS PRODUKTU Ręczny przycisk oddymiania OD1 przeznaczony jest do pomieszczeń przemysłowych oraz użytku publicznego oraz wszędzie tam gdzie wymagane jest awaryjne sterowanie systemem oddymiania (Typ II). OD1 oferowany jest w dwóch wykonaniach, typ A i typ B. Typ A w sytuacji alarmowej wymaga tylko zbicia szybki co spowoduje zwolnienie przycisku. Dla typu B po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem. OD1 ze względu na sposób mocowania występuje w obudowie nadtynkowej i podtynkowej. W każdej obudowie mogą być zainstalowane maksymalnie trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny). Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki - symbol zamówienia PPOŻ-5701). Wyrób jest zgodny z Aprobatą Techniczną CNBOP AT-0402-0268/2009. Świadectwo dopuszczenia CNBOP Nr 0707/2010. Certyfikat zgodności CNBOP Nr 2705/2009. UWAGA Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B) TYP A Tor zwierny: stan zwarcia (obwód zamknięty) występuje po zamontowaniu pokrywy z szybką - przycisk jest wciśnięty stan rozwarcia (obwód otwarty) występuje po demontażu pokrywy z szybką lub po zbiciu szybki - przycisk jest niewciśnięty Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego TYP B Tor zwierny: stan zwarcia (obwód zamknięty) występuje gdy przycisk jest wciśnięty przed tym należy zdemontować poktywę z szybką lub zbić szybkę i wcisnąć ręcznie przycisk stan rozwarcia (obwód otwarty) występuje po zamontowaniu pokrywy z szybką jak również po jej demontażu lub zbici szybki ale bez wciskania przycisku - przycisk niewciśnięty Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
