Opis produktu

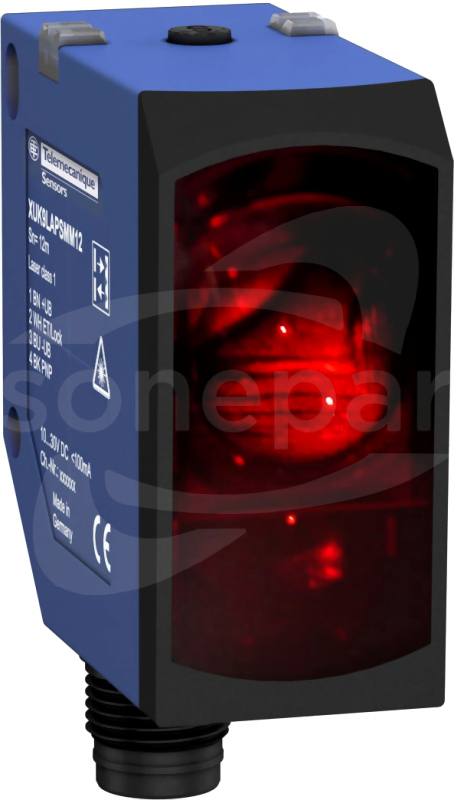

This product is part of the XU range, an offer of photoelectric sensors. This photoelectric sensor in XUK compact 50mm x 50mm design. It has a polarised reflex detection system. It supports 12m polarised reflex need reflector XUZC50HP nominal sensing distance and 1 normally opened or 1 normally closed programmable, PNP discrete type of output signal. It is furnished with 4-pin M12 male connector for electrical connection. It is an IP67 and IP69K rated product. This sensor has a rated supply voltage of 24V DC with reverse polarity protection, a no-load current consumption of ≤60mA and a switching frequency of ≤2000Hz. It has red laser polarised reflex class 1 emission. The enclosure is made of ABS/PC with PMMA lens. Its dimensions are 23mm (Width) x 50mm (Depth) x 50mm (Height) and weighs 0.035kg. It is ideal for material handling, packaging, labelling, assembly, lift, escalators or food and beverage industries. This product is certified by Ecolab, CE and CULus. This photoelectric sensor has 2 LEDs for output state and supply on/output state

Dane techniczne

Czas reakcji

25 ms

Częstotliwość przełączania

2000 Hz

Długość czujnika

50 mm

Liczba wyjść przekaźnikowych z funkcją sygnalizacji

0

Liczba wyjść półprzewodnikowych z funkcją sygnalizacji

1

Liczba zabezpieczonych wyjść przekaźnikowych

0

Liczba zabezpieczonych wyjść półprzewodnikowych

1

Maksymalna strefa działania

14000 mm

Maksymalny prąd na wyjściu zabezpieczonym

100 mA

Maksymalny prąd wyjściowy

100 mA

Minimalna odległość reflektora (odbłyśnika)

5000 mm

Nominalna strefa działania

12000 mm

Szerokość czujnika

18 mm

Temperatura otoczenia

-20 - 60 °C

Wysokość czujnika

50 mm

Znamionowe napięcie sterowania Us dla DC

10 - 30 V

Sposób łączenia na wyjściu

PNP/PNP

Rodzaj funkcji przełączania

Programowalny/konfigurowalny

Rodzaj napięcia

AC/DC

Materiał obudowy

Tworzywo sztuczne

Stopień ochrony (IP)

IP67K

Rodzaj połączenia elektrycznego

Złącze wtykowe M12

Wyjście analogowe 4 mA ... 20 mA

Nie

Tryb pracy czujnika

Tryb ciemny

Procedura strojenia

Parametryzacja

Z funkcją dozoru urządzenia podrzędnego

Nie

Z interfejsem komunikacyjnym Ethernet

Nie

Wyjście analogowe 0 V ... 10 V

Nie

Z interfejsem komunikacyjnym SSI

Nie

Do układów bezpieczeństwa

Nie

Obsługa protokołu CANOpen

Nie

Reflektor (odbłyśnik) dostarczany z czujnikiem

Tak

Obsługa protokołu RS-485

Nie

Kategoria ochrony przeciwwybuchowej dla pyłów

Brak

Z analogowym interfejsem komunikacyjnym

Nie

Klasa bezpieczeństwa lasera

Klasa 1

Rodzaj interfejsu z funkcji bezpieczeństwa

Inne

Obsługa protokołu RS-232

Nie

Wyjście analogowe -10 V ... +10 V

Nie

Rodzaj materiału powierzchni optycznej

Tworzywo sztuczne

Z interfejsem komunikacyjnym INTERBUS

Nie

Wyjście analogowe 0 mA ... 20 mA

Nie

Klasa ochronności elementów eksploatacyjnych

Klasa ochronności 0

Typ bezpieczeństwa zgodnie z IEC 61496-1

1

Z interfejsem komunikacyjnym DeviceNet

Nie

Rodzaj światła

Laser półprzewodnikowy, światło czerwone

Sygnalizacja stanu przedawaryjnego

Nie

Z interfejsem komunikacyjnym SSD

Nie

Rodzaj konstrukcji obudowy

Prostopadłościan

Z interfejsem komunikacyjnym AS-Interface

Nie

Z funkcją czasową

Nie

Z interfejsem komunikacyjnym RS-422

Nie

Kategoria ochrony przeciwwybuchowej dla gazów

Brak

Z innym wyjściem analogowym

Nie

Z blokadą ponownego zadziałania

Nie

Obsługa protokołu PROFIBUS

Nie

Pliki do pobrania

Deklaracja REACH

Format: pdf

Pobierz

Katalog produktów / Broszura sprzedaży

Format: pdf

Pobierz

Deklaracja zgodności CE

Format: pdf

Pobierz

Karta katalogowa

Format: pdf

Pobierz

Certyfikat RoHS

Format: pdf

Pobierz

Produkty z serii

Porównaj

XUZX2004

XUZX2004 WSPORNIK Z PRZEGUBEM

więcej

Porównaj

XUZX2003

XUZX2003 WSPORNIK Z PRZEGUBEM

więcej

Porównaj

XUZX2000

XUZX2000 UCHWYT MOCUJĄCY

więcej

Porównaj

XUZM2004

XUZM2004 WSPORNIK Z PRZEGUBEM

więcej

Porównaj

XUZM2003

XUZM2003 WSPORNIK Z PRZEGUBEM

więcej

Produkty powiązane i akcesoria

XZCP29P12L2 2m KABEL DO LACZNIKA MAGN. Z MODUŁEM

Opis produktu

This XZ Connection Cable has a straight 8-pin M12 connectors with a 2 meter PUR cable connection with bare end flying leads. It has a nickel plated brass enclosure with IP65 / IP67 / IP69K degree of protection, makes it ideal for heavy duty use in harsh conditions. It is compatible with XCSR standalone...

Dane techniczne

Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)

-50 - 80 °C

Dopuszczalna temperatura otoczenia kabla podczas montażu

-25 - 80 °C

Długość kabla

2 m

Liczba biegunów

8

Napięcie znamionowe

30 V

Prąd znamionowy In

2 A

Rezystancja skrośna

5 MΩ

Rodzaj połączenia wtykowego, po stronie zewnętrznej

Żeński (gniazdo)

Sposób prowadzenia przewodu, po stronie zewnętrznej

Prosty

Rodzaj wtyku, w obudowie

Żeński (gniazdo)

Sposób prowadzenia przewodu, w obudowie

Inne

Kolor izolacji kabla

Szary

Rodzaj materiału osłony przewodu

Poliuretan (PUR)

Rodzaj przyłącza elektrycznego, w obudowie

Inne

Ekranowany

Nie

Rodzaj przyłącza elektrycznego, po stronie zewnętrznej

M12

Stopień ochrony (IP)

Inne

Ze wskaźnikiem LED

Nie

Bezhalogenowe

Nie

Rodzaj kabla

Wielożyłowy

Materiał styków

Inne

Rodzaj przewodu

Wielożyłowy

Materiał pokrycia styków

Inne

Usieciowany radiacyjnie

Nie

Porównaj

XZCP29P12L2

XZCP29P12L2 2m KABEL DO LACZNIKA MAGN. Z MODUŁEM

Szybki podgląd: Opis i parametry

więcej

Opis produktu

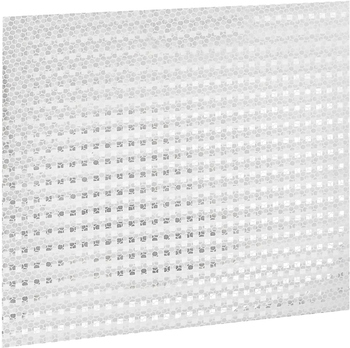

This product is part of the XU range, an offer of photoelectric sensors. It is a self-adhesive reflector. It is a square shaped reflector with a thickness of 2mm. Its dimensions are 250mm (Length) x 250mm (Width) and weighs 0.4kg. It is ideal for material handling, packaging, labelling, assembly, lift...

Dane techniczne

Liczba otworów montażowych

0

Szerokość

250 mm

Wysokość

250 mm

Model/kształt/forma

Prostokątny

Z trzpieniem gwintowanym

Nie

Mocowanie samoprzylepne

Tak

Porównaj

XUZC250

XUZC250 AKCESORIA

Szybki podgląd: Opis i parametry

więcej

Opis produktu

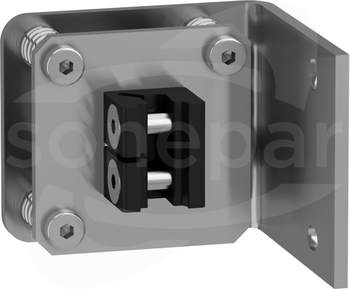

This product is part of the XU range, an offer of photoelectric sensors. This precision bracket is dedicated to the mounting of XUK photoelectric laser sensors. It has a micrometric adjustment and locking by 3 screws, in order to align the beam. This bracket is made of galvanized steel. Its dimensions...

Porównaj

XUZASK004

XUZASK004 Uchwyt mocujący do XUK

Szybki podgląd: Opis i parametry

więcej

Opis produktu

Uchwyt mocujacy metalowy. Gama produktów: OsiSense XU - Kategoria akcesoriów / części oddzielnych: akcesoria montażowe i mocujące - Typ produktu lub komponentu : wspornik mocujący - materiał: metal

Porównaj

XUZASK001

XUZASK001 WSPORNIK MONTAŻOWY

Szybki podgląd: Opis i parametry

więcej

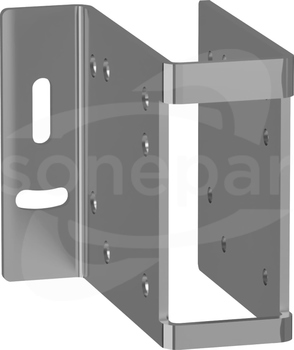

Opis produktu
