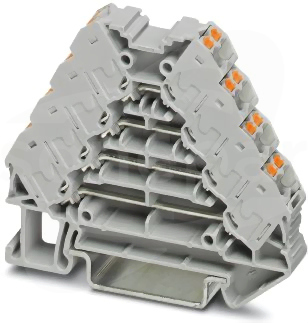

PTRV 4 /GY Panel krosowniczyPHOENIX CONTACT

files/fotob/1241490.jpg.
PTRV 4 /GY Panel krosowniczy
Porównaj
PTRV 4 /GY Panel krosowniczy
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3270117
Symbol Sonepar:
P10204864
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Panel krosowniczy, napięcie znamionowe: 250 V, prąd znamionowy: 10 A, rodzaj przyłącza: zaciski Push-in, 1., 2., 3. i 4. poziom, Przekrój znamionowy: 1,5 mm², przekrój: 0,14 mm² - 2,5 mm², montaż: NS 35/7,5, NS 35/15, kolor: szary, kolor elementów przyłączeniowych: szary

Dane techniczne

Długość
64 mm
Głębokość
55.5 mm
Liczba poziomów
4
Liczba zacisków na poziom
4
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 1.5 mm2
Prąd znamionowy In
10 A
Szerokość
8.3 mm
Szerokość / rozmiar rastra
8.3 mm
Wysokość
64 mm
Wysokość przy najniższym sposobie montażu
55.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
MPS-IH WH BIAŁY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: biały
Porównaj
0201663
MPS-IH WH BIAŁY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH RD CZERWONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czerwone
Porównaj
0201676
MPS-IH RD CZERWONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BU NIEBIESKI Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: niebieski
Porównaj
0201689
MPS-IH BU NIEBIESKI Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH YE ŻÓŁTY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: żółty
Porównaj
0201692
MPS-IH YE ŻÓŁTY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH GN ZIELONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: zielony
Porównaj
0201702
MPS-IH GN ZIELONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BK CZARNY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czarny
Porównaj
0201731
MPS-IH BK CZARNY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej

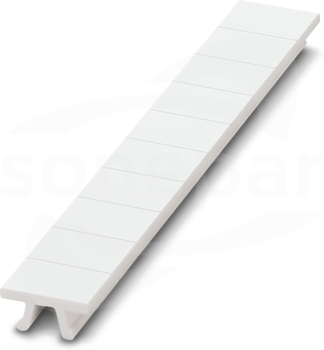

ZB 8,3:UNBEDRUCKT Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8,3 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 8,3 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8.3 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0803444
ZB 8,3:UNBEDRUCKT Oznacznik
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
55.6 mm
Głębokość
35.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
55.6 mm
Wysokość przy najniższym sposobie montażu
35.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Bezśrubowy
Porównaj
3022218
CLIPFIX 35 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35-5 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
35.3 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3022276
CLIPFIX 35-5 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
więcej
E/UK1 Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
55.5 mm
Głębokość
50 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
55.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Przykręcanie
Porównaj
1201413
E/UK1 Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej

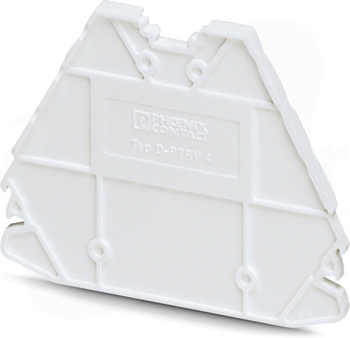

D-PTRV 4 WH Płytka dystansowa

Opis produktu

Płytka końcowa, głębokość: 48,9 mm, szerokość: 2,2 mm, wysokość: 63,6 mm, kolor: biały

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Biały
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3270151
D-PTRV 4 WH Płytka dystansowa
Szybki podgląd: Opis i parametry
więcej

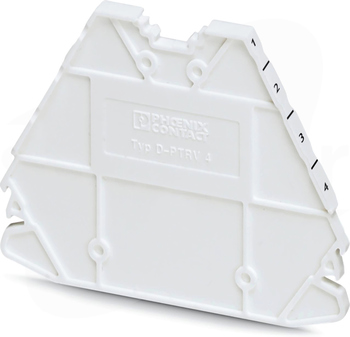

D-PTRV 4 WH 1-4 Płytka dystansowa

Opis produktu

Płytka końcowa, głębokość: 48,9 mm, szerokość: 2,2 mm, wysokość: 63,6 mm, kolor: biały

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Biały
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3270152
D-PTRV 4 WH 1-4 Płytka dystansowa
Szybki podgląd: Opis i parametry
więcej
D-PTRV 4 WH A-D Pokrywa zamykająca

Opis produktu

Płytka końcowa, głębokość: 48,9 mm, szerokość: 2,2 mm, wysokość: 63,6 mm, kolor: biały

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Biały
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3270153
D-PTRV 4 WH A-D Pokrywa zamykająca
Szybki podgląd: Opis i parametry
więcej

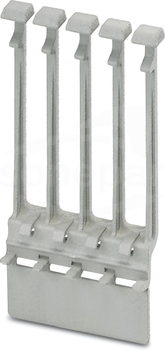

CDC-PTRV Obejma blokująca

Opis produktu

Obejma blokująca, za pomocą czterech pojedynczych płytek PTRV, raster: 8,3 mm, głębokość: 71,5 mm, szerokość: 35,6 mm, wysokość: 71,5 mm, kolor: szary
Porównaj
3270167
CDC-PTRV Obejma blokująca
Szybki podgląd: Opis i parametry
więcej
E/NS 35 N Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
32.8 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
34.3 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
0800886
E/NS 35 N Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej

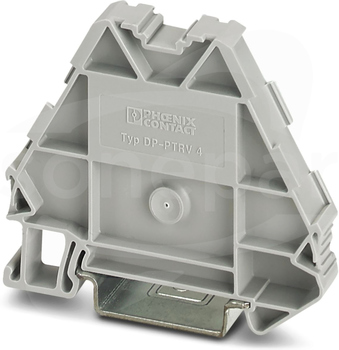

DP-PTRV 4 Płytka dystansowa
