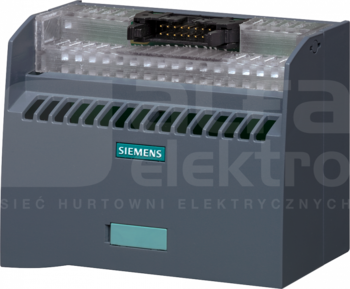

SIPLUS S7-1500 DQ 16x24VDC HF TX rail based on 6ES7522-1BH01-0AB0 with conformal coating, -40…+70 °C, OT4 with ST1/2 (+85 °C for 10 minutes), digital output module, 16 channels in groups of 8; 4 A per group; single-channel diagnostics; substitute value SIMATIC ET 200MP is a modular and scalable I/O system with IP20 for universal use, and offers the same system advantages as the S7-1500. It permits the shortest bus cycle times and fastest response times, even with large volumes of data. The distributed I/O system is particularly easy to install, wire, and commission. Thanks to its scalable design, you can gear the IO station exactly to the on-site requirements. Just like the CPU, the digital output modules are also protected against extreme ambient conditions. Due to the 100% conformal coating they can withstand biologically, chemically and physically active substances, condensation, frost, and corrosive gases. Regardless of the conditions, your digital signals are reliably output
Connection module TPRO with relay 24 V DC, Output 8 NO contacts 230V AC/3 A 30 V DC/3 A, Type: Screw terminal with LED, VPE=1 unit 16 pole IDC connection for cable The TPRo connection module with relays and potential feed terminals (24VDC) for the connection of 8 digital outputs (24VDC) for potential...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
100 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 8 channels u. 2x10 terminals f. Potential supply Type: Push-in terminal with LED, VPE=1 unit 16 pole IDC connector f. cable The TP3 connection module for a 3-wire connection with 8 channels and potential connection with push-in terminals and LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
57 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Zacisk przebijający izolację
Wewnętrzne piętra zmostkowane
Nie
Funkcja rozłączająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z połączeniem ekranowanym
Nie
Z połączeniem PE
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 8 channels u. 2x10 terminals f. Potential supply Type: Screw terminal without LED, VPE=1 unit 16 pole IDC connector f. cable The TP3 connection module for a 3-wire connection with 8 channels and potential connection with screw terminals without LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 1.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
57 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 8 channels u. 2x10 terminals f. Potential supply Type: Screw terminal with LED, VPE=1 unit 16 pole IDC connector f. cable The TP3 connection module for a 3-wire connection with 8 channels and potential connection with screw terminals and LED for signalling forms the interface between...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
57 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 32 channels a. 2x33 terminals f. Potential supply Type: Push-in terminal without LED, VPE=1 unit 50 pole IDC connector for cable The TP3 connection module for a 3-wire connection with 32 channels and potential connection with push-in terminals without LED for signalling forms the...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
175 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Zacisk przebijający izolację
Wymagana płytka zamykająca
Nie
Funkcja rozłączająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z połączeniem ekranowanym
Nie
Z połączeniem PE
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 32 channels a. 2x33 terminals f. Potential supply Type: Push-in terminal with LED, VPE=1 unit 50 pole IDC connector for cable The TP3 connection module for a 3-wire connection with 32 channels and potential connection with push-in terminals with LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
175 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Zacisk przebijający izolację
Wewnętrzne piętra zmostkowane
Nie
Funkcja rozłączająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z połączeniem ekranowanym
Nie
Z połączeniem PE
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP3 32 channels a. 2x33 terminals f. Potential supply Type: Screw terminal with LED, VPE=1 unit 50 pole IDC connector for cable The TP3 connection module for a 3-wire connection with 32 channels and potential connection with screw terminals with LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
175 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 8 channels u. 2x2 terminals f. Potential supply Type: Screw terminal with LED, VPE=1 unit 16 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 8 channels and a potential connection with screw terminals and LED for signalling forms the interface between...
Dane techniczne
Długość
58 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
40 mm
Wysokość przy najniższym sposobie montażu
50 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 8 channels u. 2x2 terminals f. Potential supply Type: Screw terminal without LED, VPE=1 unit 16 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 8 channels and a potential connection with screw terminals without LED for signalling forms the interface...
Dane techniczne
Długość
58 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
40 mm
Wysokość przy najniższym sposobie montażu
50 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 8 channels u. 2x2 terminals f. Potential supply Type: Push-in terminal without LED, VPE=1 unit 16 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 8 channels and a potential connection with push-in terminals without LED for signalling forms the...
Dane techniczne
Długość
58 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
40 mm
Wysokość przy najniższym sposobie montażu
50 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Zacisk przebijający izolację
Wymagana płytka zamykająca
Nie
Funkcja rozłączająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z połączeniem ekranowanym
Nie
Z połączeniem PE
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 32 channels a. 4x2 terminals f. Potential supply Type: Screw terminal without LED, VPE=1 unit 50 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 32 channels and a potential connection with screw terminals without LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
100 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 32 channels a. 4x2 terminals f. Potential supply Type: Screw terminal with LED, VPE=1 unit 50 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 32 channels and potential connection with screw terminals with LED for signalling forms the interface...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
100 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Connection module TP1 32 channels a. 4x2 terminals f. Potential supply Type: Push-in terminal without LED, VPE=1 unit 50 pole IDC connector f. cable The TP1 connection module for a 1-wire connection with 32 channels and potential connection with push-in terminals without LED for signalling forms the...
Dane techniczne
Długość
76 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
50 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
1 A
Szerokość / rozmiar rastra
100 mm
Wysokość przy najniższym sposobie montażu
60 mm
Zakres temperatur pracy
60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor lampy
Brak
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Zacisk przebijający izolację
Wymagana płytka zamykająca
Nie
Funkcja rozłączająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z połączeniem ekranowanym
Nie
Z połączeniem PE
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 4.0 m The 16-pin round cable (shielded) with a length of 4m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
4 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.5 m The 16-pin round cable (shielded) with a length of 2.5m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2.5 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.0 m The 16-pin round cable (shielded) with a length of 2m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable unshielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14 mm2 with IDC connectors, Length = 2.0 m The 16-pin round cable (unshielded) with a length of 2m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
2 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable unshielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14mm2 with IDC connectors, L = 1.0 m The 16-pin round cable (unshielded) with a length of 1m represents the link between the front connector and connection module. This pre-assembled cable enables...
Dane techniczne
Długość
1 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable shielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14mm2 with IDC connectors, L = 1.0 m The 16-pin round cable (shielded) with a length of 1m represents the link between the front connector and connection module. This pre-assembled cable enables...
Dane techniczne
Długość
1 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Connecting cable unshielded for SIMATIC S7-300/1500 between front connector module and Connection module 16x0.14mm2 with IDC connectors, L = 0.5 m The 16-pin round cable (unshielded) with a length of 0.5m represents the link between the front connector and connection module. This pre-assembled cable...
Dane techniczne
Długość
0.5 m
Liczba biegunów
16
Rodzaj przyłącza elektrycznego, w obudowie
Gniazdo wielopinowe
Rodzaj przyłącza elektrycznego, po stronie zewnętrznej
Kontakt z hurtowniami
