Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami morskimi
ComPacT NSX100F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
26.4 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
100 A

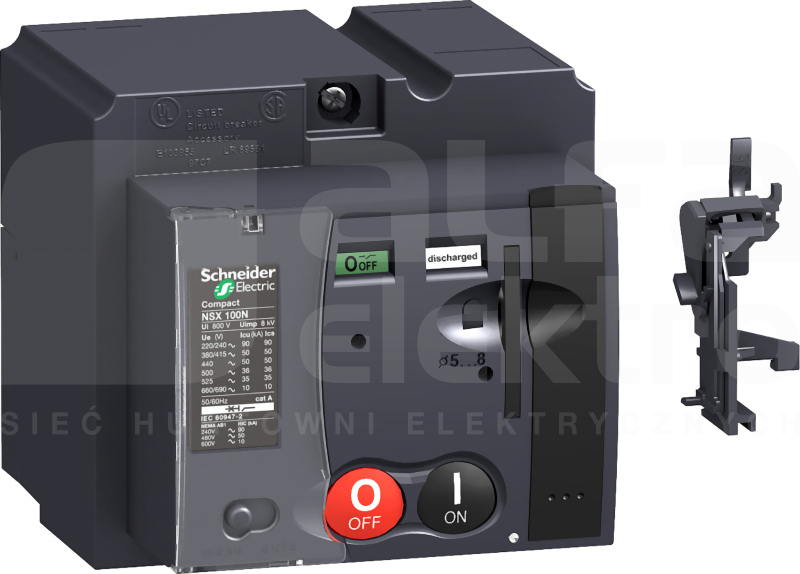

Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
12.03 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
17.5 - 25 A
Zakres nastawy wyzwalacza zwarciowego
300 - 300 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
25 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
12.09 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
22.4 - 32 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
32 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
25.83 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
26.31 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
56 - 80 A
Zakres nastawy wyzwalacza zwarciowego
640 - 640 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.76 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
11.2 - 16 A
Zakres nastawy wyzwalacza zwarciowego
190 - 190 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
16 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
12.03 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
17.5 - 25 A
Zakres nastawy wyzwalacza zwarciowego
300 - 300 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
25 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
12.09 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
22.4 - 32 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
32 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
16.41 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
28 - 40 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
40 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
12.33 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
35 - 50 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
50 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
26.4 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
25.83 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
26.31 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
56 - 80 A
Zakres nastawy wyzwalacza zwarciowego
640 - 640 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
32.34 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
87.5 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.85 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.85 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
32.34 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
87.5 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Kontakt z hurtowniami
