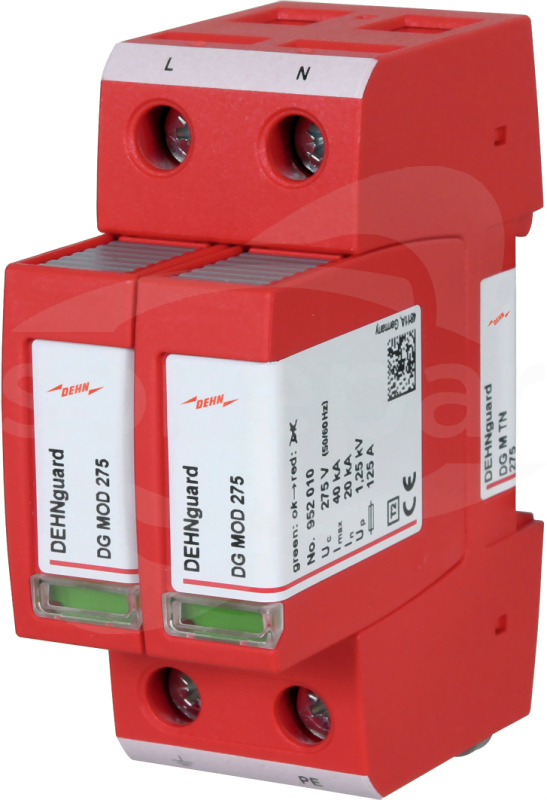

DEHNGUARD DG M TN 275 Ogranicznik przepięć CDEHN

files/fotob/1779697.jpg.
DEHNGUARD DG M TN 275 Ogranicznik przepięć C
Porównaj
DEHNGUARD DG M TN 275 Ogranicznik przepięć C
Informacje podstawowe
Producent:
DEHN
Produkty z serii:
Nr Katalogowy:
952200
Kod EAN:
4013364108394
Symbol Sonepar:
P00421706
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Wielobiegunowy ogranicznik przepięć DEHNguard M (typ 2 zgodnie z normą PN-EN 61643-11) składający się z podstawy i wymiennego modułu ochronnego. Wysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu "Thermo Dynamic Control". Do ochrony instalacji niskiego napięcia przed przepięciami. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0B – 1 i wyżej

Dane techniczne

Liczba przewodów (bez uziemienia)
2
Maks. przekrój przewodu (jedno-/wielodrutowego)
35 mm²
Maks. przekrój przewodu elastycznego
25 mm²
Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
275 V
Poziom ochrony
1.5 kV
Poziom ochrony L-N
1.25 kV
Poziom ochrony N-PE
1.5 kV
Wytrzymałość zwarciowa (Isccr)
50 kA
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)
125 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)
100 A
Bieguny
2
Układ sieciowy
TN-S
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TN
Tak
Układ sieci TT
Nie
Układ sieci TN-S
Nie

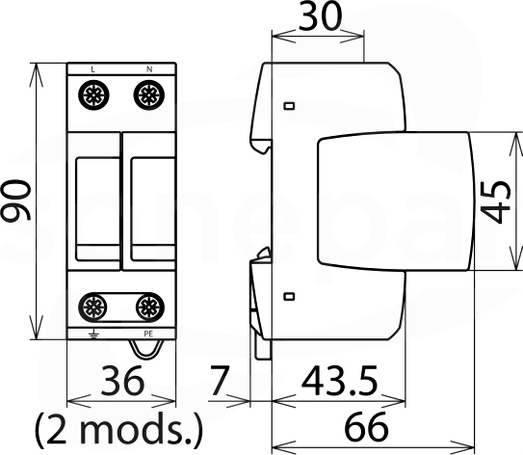

Rozmiar
2 moduły
Układ sieci IT
Nie
Sposób montażu
Szyna montażowa DIN TH-35 mm
Ze stykiem do zdalnej sygnalizacji
Nie
Stopień ochrony (IP)
IP20
Układ sieci DC
Nie
Zintegrowane dobezpieczenie
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Inny układ sieci
Nie
Typ 2
Tak
Bez prądu upływu
Nie

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

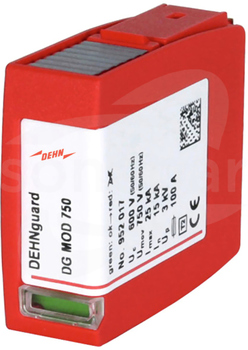

DEHNGUARD DG M/S MOD 750 Moduł ochronny do ogranicznika przepięć

Opis produktu

Moduł ochronny do ograniczników DEHNguard modular (typ 2 zgodnie z normą PN-EN 61643-11)

Dane techniczne

Maksymalny prąd wyładowczy (8/20)
25 kA
Najwyższe napięcie trwałej pracy AC
600 V
Poziom ochrony
3 kV
Znamionowe napięcie AC
480 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Nie
Rozmiar
1 moduł
Układ sieci IT
Nie
Sposób montażu
Na podstawie
Ze stykiem do zdalnej sygnalizacji
Nie
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Bez prądu upływu
Nie
Inny układ sieci
Nie
Typ 2
Tak
Porównaj
952017
DEHNGUARD DG M/S MOD 750 Moduł ochronny do ogranicznika przepięć
Szybki podgląd: Opis i parametry
więcej

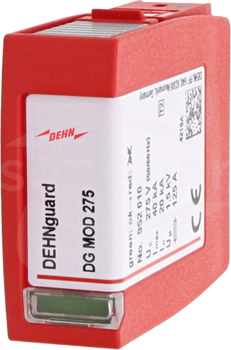

DEHNGUARD DG MOD 275 Moduł ochronny do ogranicznika przepięć

Opis produktu

Moduł ochronny do ograniczników DEHNguard modular (typ 2 zgodnie z normą PN-EN 61643-11).

Dane techniczne

Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
275 V
Najwyższe napięcie trwałej pracy DC
350 V
Poziom ochrony
1.25 kV
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Bieguny
1
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TN
Nie
Układ sieci TT
Nie
Układ sieci TN-S
Nie
Rozmiar
1 moduł
Układ sieci IT
Nie
Sposób montażu
Na podstawie
Ze stykiem do zdalnej sygnalizacji
Nie
Bez prądu upływu
Nie
Inny układ sieci
Nie
Typ 2
Tak
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Porównaj
952010
DEHNGUARD DG MOD 275 Moduł ochronny do ogranicznika przepięć
Szybki podgląd: Opis i parametry
więcej

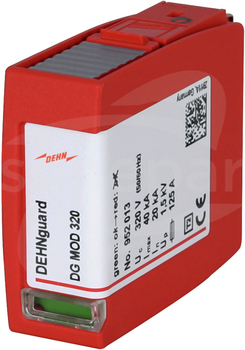

DEHNGUARD DG MOD 320 Moduł ochronny do ograniczników przepięć

Opis produktu

Moduł ochronny do ograniczników DEHNguard modular (typ 2 zgodnie z normą PN-EN 61643-11).

Dane techniczne

Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
320 V
Najwyższe napięcie trwałej pracy DC
420 V
Poziom ochrony
1.5 kV
Znamionowe napięcie AC
230 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Nie
Rozmiar
1 moduł
Układ sieci IT
Nie
Sposób montażu
Na podstawie
Ze stykiem do zdalnej sygnalizacji
Nie
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Bez prądu upływu
Nie
Inny układ sieci
Nie
Typ 2
Tak
Porównaj
952013
DEHNGUARD DG MOD 320 Moduł ochronny do ograniczników przepięć
Szybki podgląd: Opis i parametry
więcej

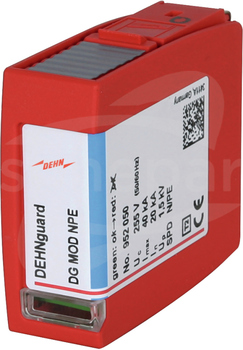

DEHNGUARD DG MOD NPE Moduł ochronny do ogranicznika przepięć

Opis produktu

Moduł ochronny do ograniczników DEHNguard modular (typ 2 zgodnie z normą PN-EN 61643-11)

Dane techniczne

Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
255 V
Poziom ochrony
1.5 kV
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
20 kA
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Nie
Rozmiar
1 moduł
Układ sieci IT
Nie
Sposób montażu
Na podstawie
Ze stykiem do zdalnej sygnalizacji
Nie
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Bez prądu upływu
Nie
Inny układ sieci
Nie
Typ 2
Tak
Porównaj
952050
DEHNGUARD DG MOD NPE Moduł ochronny do ogranicznika przepięć
Szybki podgląd: Opis i parametry
więcej
DEHNGUARD M/S 15kA Ogranicznik przepięć C

Opis produktu

Moduł ochronny do ograniczników DEHNguard modular (typ 2 zgodnie z normą PN-EN 61643-11).

Dane techniczne

Maksymalny prąd wyładowczy (8/20)
40 kA
Najwyższe napięcie trwałej pracy AC
150 V
Najwyższe napięcie trwałej pracy DC
200 V
Poziom ochrony
0.7 kV
Znamionowe napięcie AC
120 V
Znamionowy prąd wyładowczy - wartość szczytowa (8/20)
15 kA
Układ sieci TN-C-S
Nie
Układ sieci TN-C
Nie
Układ sieci TT
Nie
Układ sieci TN
Nie
Układ sieci TN-S
Nie
Rozmiar
1 moduł
Układ sieci IT
Nie
Sposób montażu
Na podstawie
Ze stykiem do zdalnej sygnalizacji
Nie
Zintegrowana zabezpieczenie przeciwzwarciowe
Nie
Zintegrowane dobezpieczenie
Nie
Układ sieci DC
Nie
Sygnalizacja zadziałania na urządzeniu
Optyczny
Bez prądu upływu
Nie
Inny układ sieci
Nie
Typ 2
Tak
Porównaj
952012
DEHNGUARD M/S 15kA Ogranicznik przepięć C
Szybki podgląd: Opis i parametry
więcej
DPAN L Tester ograniczników przepięć zdalny

Opis produktu

Optyczny wskaźnik stanu ograniczników przepięć ze stykiem do zdalnej sygnalizacji do zabudowy na drzwiach rozdzielnicy
Porównaj
910200
DPAN L Tester ograniczników przepięć zdalny
Szybki podgląd: Opis i parametry
więcej
STAK 25 Zacisk przelotowy

Opis produktu

Zacisk przelotowy do połączeń szeregowych ograniczników przepięć do 25 mm². Pasujący do DEHNshield, DEHNguard M, DEHNguard S i zwory przelotowej DK 25
Porównaj
952589
STAK 25 Zacisk przelotowy
Szybki podgląd: Opis i parametry
więcej
