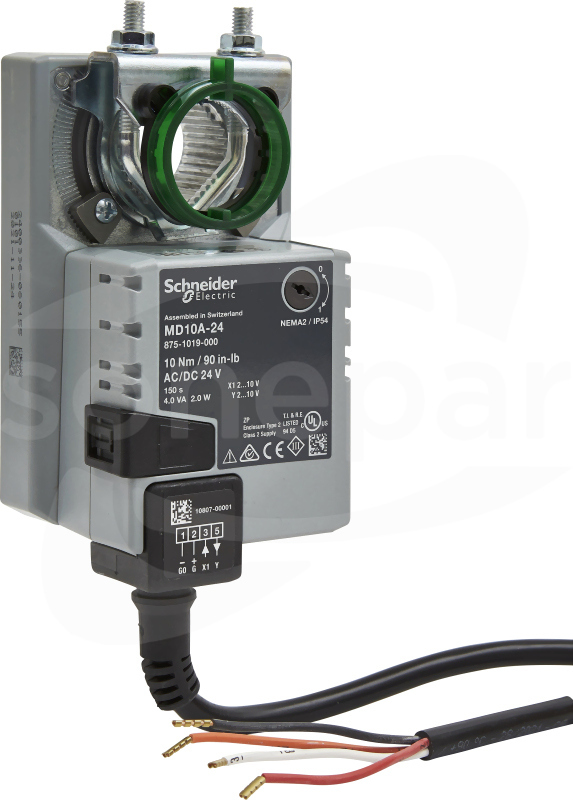

MD1A to siłowniki tłumika modulującego napięcie 2...1 V. Przeznaczony jest do obsługi przepustnic powietrza w systemach wentylacji i klimatyzacji w instalacjach usług budowlanych. Jako wyposażenie dodatkowe siłownik modulujący jest wyposażony w całkowicie regulowany łącznik pomocniczy. Siłownik jest bezobsługowy, z mechanicznym wskazaniem pozycji. Napięcie zasilania: 24 Vac/Vdc +/- 2%. Sygnał sterowania modulacją: 2-1 Vdc. Moment dokręcenia: 1 Nm, stopień ochrony IP 54. Kąt obrotu: Maks. 95°, regulowane za pomocą blokad mechanicznych. Kabel połączeniowy 1 m, 4 x 75 mm² (AW 18)
Dane techniczne
Długość kabla przyłączeniowego
1 m
Głębokość
mm [MV]
Moc przełączania przekaźników
0.08 A
Napięcie zasilania
24 V
Pobór mocy
2 W
Szerokość
131 mm
Temperatura otoczenia
-30 - 50 °C
Wysokość
79 mm
Czas cyklu pracy
150 s
Dopuszczalna wilgotność względna
95 %
Długość skoku
mm [MV]
Maks. kąt obrotu
90 °
Maks. zużycie energii elektrycznej
4 VA
Moment
10 nm
Siła nacisku
N [MV]
Zużycie energii w trybie bezczynności
W [MV]
Zużycie energii w trybie pracy
2 W
Materiał obudowy
Inne
Model
Obrotowy
Stopień ochrony (IP)
IP54
Automatyczne rozpoznanie skoku
Nie
Z mechanicznym wskaźnikiem pozycji
Tak
Do armatury wentylacyjnej
Nie
Beznapięciowe sprzężenie zwrotne
Nie
Rodzaj funkcji bezpieczeństwa
Inne
Stopień ochrony (NEMA)
3
Styki przyłączeniowe
Brak
Regulacja z podziałem zakresu
Nie
Regulacja włącz/wyłącz
Tak
Obsługa ręczna
Tak
Tryb pracy funkcji bezpieczeństwa
Inne
Regulowany obszar roboczy
Tak
System sygnalizacyjny pozycji
Brak
Wykonanie przeciwwybuchowe
Nie
Sygnał sterujący
0-10 V
Napięcie zasilania
24 V AC
Beznapięciowo zamknięty
Nie
Styki pomocnicze
Tak
Do zaworów
Tak
Z kołnierzem górnym do bezpośredniego montażu wg ISO 5211
