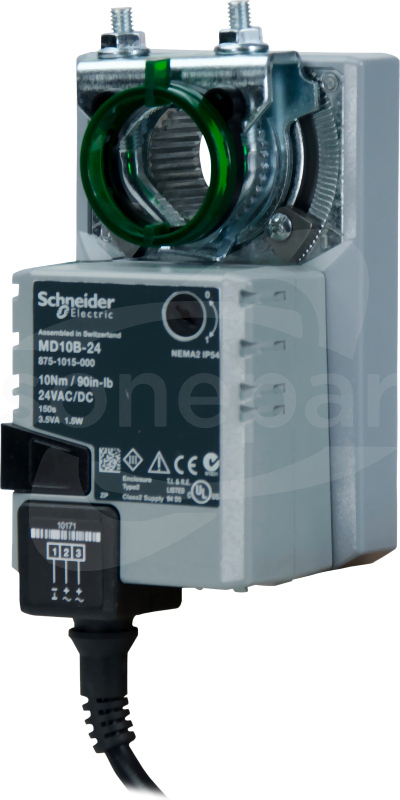

MD1B to siłownik przepustnicy wł./wył. przeznaczony do obsługi przepustnic powietrza w systemach wentylacji i klimatyzacji w instalacjach usług budowlanych. Siłownik przepustnicy może być używany z zestawami montażowymi do napędzania wybranych zaworów motylkowych i szczękowych. Siłownik jest bezobsługowy, z mechanicznym wskazaniem pozycji. Napięcie zasilania: 24 Vac/Vdc +/- 2%. Sygnał sterujący: on/off. Moment dokręcenia: 1 Nm, stopień ochrony IP 54. Kąt obrotu: Maks. 95°, regulowane za pomocą blokad mechanicznych. Kabel połączeniowy 1 m, 3 x 75 mm² (AW 18)
Dane techniczne
Długość kabla przyłączeniowego
1 m
Głębokość
mm [MV]
Moc przełączania przekaźników
0.06 A
Napięcie zasilania
24 V
Pobór mocy
1.5 W
Szerokość
130 mm
Temperatura otoczenia
-30 - 50 °C
Wysokość
77 mm
Czas cyklu pracy
150 s
Dopuszczalna wilgotność względna
95 %
Maks. kąt obrotu
95 °
Maks. zużycie energii elektrycznej
3.5 VA
Moment
10 nm
Siła nacisku
N [MV]
Zużycie energii w trybie bezczynności
W [MV]
Zużycie energii w trybie pracy
1.5 W
Materiał obudowy
Inne
Model
Obrotowy
Stopień ochrony (IP)
IP54
Automatyczne rozpoznanie skoku
Nie
Opcjonalne styki pomocnicze
Nie
Regulacja włącz/wyłącz
Tak
Beznapięciowe sprzężenie zwrotne
Nie
Stopień ochrony (NEMA)
3
Sygnał sterujący
Dwupoziomowy
Regulacja z podziałem zakresu
Nie
Z mechanicznym wskaźnikiem pozycji
Tak
Obsługa ręczna
Tak
Styki przyłączeniowe
1
Do armatury wentylacyjnej
Tak
Tryb pracy funkcji bezpieczeństwa
NO/NC (zależnie od montażu)
Wykonanie przeciwwybuchowe
Nie
Regulowany system sygnalizacyjny pozycji
Nie
Regulowany obszar roboczy
Tak
Rodzaj złącza do zaworu
Brak
Beznapięciowo zamknięty
Nie
Napięcie zasilania
24 V AC
Z kołnierzem górnym do bezpośredniego montażu wg ISO 5211
