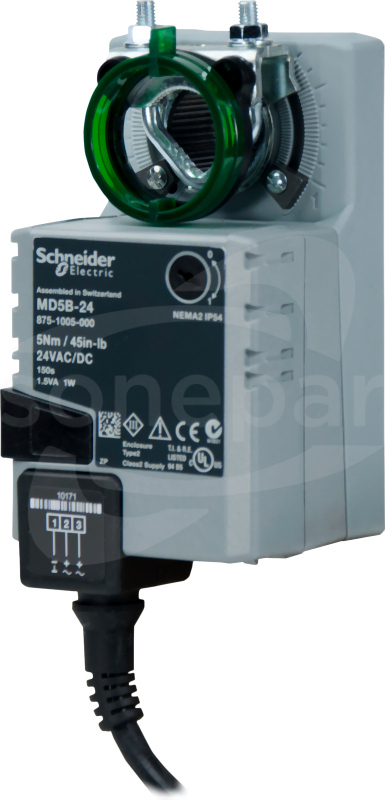

MD5B to siłownik przepustnicy wł./wył. przeznaczony do obsługi przepustnic powietrza w systemach wentylacji i klimatyzacji w instalacjach usług budowlanych. Siłownik przepustnicy może być używany z zestawami montażowymi do napędzania wybranych zaworów motylkowych i szczękowych. Siłownik jest bezobsługowy, z mechanicznym wskazaniem pozycji. Napięcie zasilania: 24 Vac/Vdc +/- 2%. Sygnał sterujący: on/off. Moment dokręcenia: 5 Nm, stopień ochrony IP 54. Kąt obrotu: Maks. 95°, regulowane za pomocą blokad mechanicznych. Kabel połączeniowy 1 m, 3 x 75 mm² (AW 18)
Dane techniczne
Długość kabla przyłączeniowego
1 m
Głębokość
mm [MV]
Moc przełączania przekaźników
0.04 A
Napięcie zasilania
24 V
Pobór mocy
1 W
Szerokość
114 mm
Temperatura otoczenia
-30 - 50 °C
Wysokość
69 mm
Czas cyklu pracy
150 s
Dopuszczalna wilgotność względna
95 %
Maks. kąt obrotu
95 °
Maks. zużycie energii elektrycznej
1.5 VA
Moment
5 nm
Siła nacisku
N [MV]
Zużycie energii w trybie bezczynności
W [MV]
Zużycie energii w trybie pracy
1 W
Materiał obudowy
Inne
Model
Obrotowy
Stopień ochrony (IP)
IP54
Regulowany system sygnalizacyjny pozycji
Nie
Regulacja włącz/wyłącz
Tak
Regulowany obszar roboczy
Tak
Beznapięciowo zamknięty
Nie
Sygnał sterujący
Dwupoziomowy
Stopień ochrony (NEMA)
3
Z mechanicznym wskaźnikiem pozycji
Tak
Z kołnierzem górnym do bezpośredniego montażu wg ISO 5211
