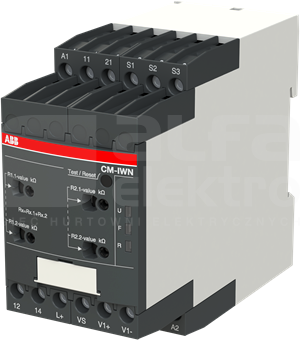

CM-IWN.1P Przekaźnik monitorującyABB

files/fotob/1630449.png.
CM-IWN.1P Przekaźnik monitorujący
Porównaj
CM-IWN.1P Przekaźnik monitorujący
Informacje podstawowe
Producent:
ABB
Produkty z serii:
CM-IWN
Nr Katalogowy:
1SVR760660R0200
Kod EAN:
4016779852661
Symbol Sonepar:
P01093278
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii

Opis produktu

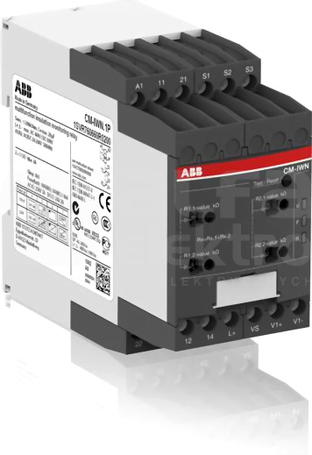

CM-IWN.1P służy do monitorowania rezystancji izolacji zgodnie z normą IEC 61557-8 w nieuziemionych instalacjach IT AC, instalacjach IT AC z galwanicznie połączonymi obwodami prądu stałego lub nieuziemionych instalacjach IT DC o napięciu do 400 V AC i 600 V DC . Zakres pomiarowy można rozszerzyć do 690 V AC i 1000 V DC za pomocą jednostki sprzęgającej CM-IVN. Można go skonfigurować zgodnie z wymaganiami aplikacji, dzięki czemu jest wielofunkcyjny

Dane techniczne

Częstotliwość znamionowa
15 - 400 Hz
Głębokość
104.8 mm
Liczba styków przełącznych
2
Maksymalna pojemność obwodu nadzorowanego
20 µF
Napięcie pracy dla AC 50 Hz
230 - 230 V
Napięcie pracy dla AC 60 Hz
230 - 230 V
Napięcie zasilające dla AC 50 Hz
24 - 240 V
Napięcie zasilające dla AC 60 Hz
24 - 240 V
Napięcie zasilające dla DC
24 - 240 V
Szerokość
45 mm
Wartość nastawy impedancji 1
1 - 200 kΩ
Wartość nastawy impedancji 2
2 - 200 kΩ
Wysokość
85.6 mm
Zakres napięcia znamionowego
600 V
Znamionowa częstotliwość pracy
15 - 400 Hz
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 240 V
Znamionowe napięcie sterowania Us dla DC
24 - 240 V
Znamionowy prąd załączania
3 A
Rodzaj napięcia sterowania
AC/DC
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Rodzaj napięcia zasilającego
AC/DC
Funkcja
Dla obwodów mieszanych
Rodzaj napięcia zasilania
AC
Funkcja pamięci błędu
Tak
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Wskaźnik wartości izolacji
Nie

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Certyfikat kalibracji
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
