Opis produktu

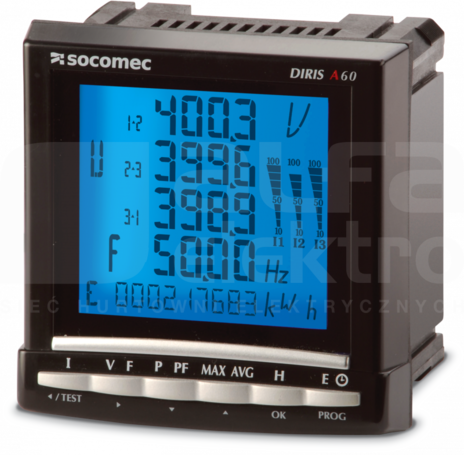

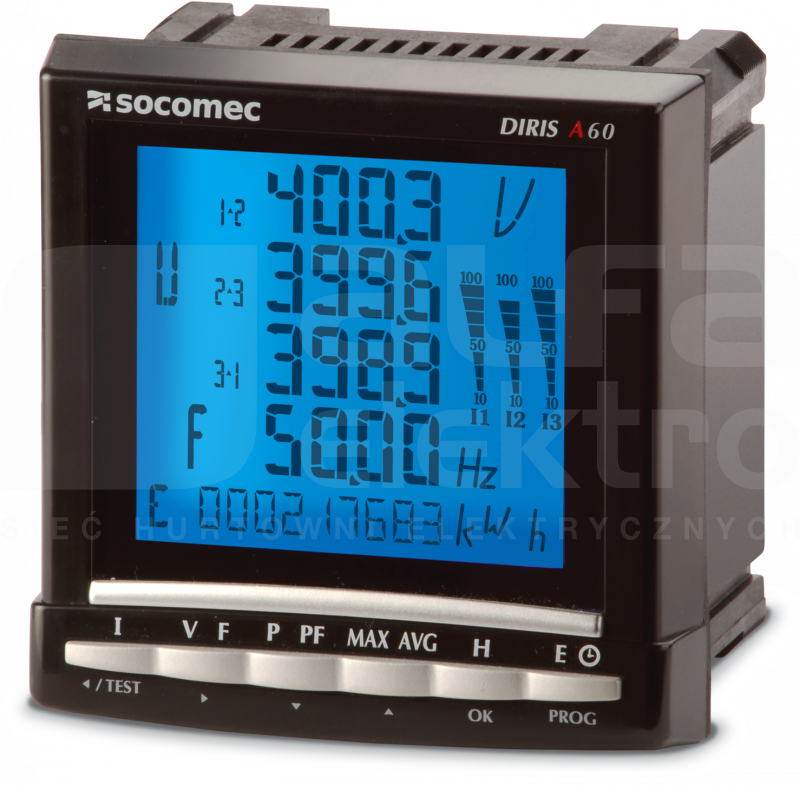

Oprócz funkcji dostępnych w DIRIS A40, miernik DIRIS A60 oferuje dodatkowo: • pomiar asymetrii prądów i napięć • pomiar tangens ϕ • rejestrację profilu obciążenia (np. 60 dni dla średnich 10-minutowych) dla: ΣP+/-; ΣQ+/-, ΣS • detekcję i rejestrację ostatnich 40 zdarzeń dotyczących: - przekroczeń napięcia - zapadów - przerw - przetężeń. Dla każdego zarejestrowanego w pamięci zdarzenia, miernik DIRIS A60 zapisuje przebiegi napięć fazowych V1, V2, V3 i międzyfazowych U12, U23, U31 oraz prądów I1, I2, I3 i In z pomiarem TRMS dla każdej połówki sinusoidy rejestrowanego przebiegu co daje łącznie 400 przebiegów. PC RS485 DIRIS A60 DIRIS A40 DIRIS A40 DIRIS A40 Ethernet Oprogramowanie VERTELIS PLC Wykres prądów w każdej fazie Tabela z odczytami liczników energii DIRIS A60 diris_826_c_1_gb_cat diris_824_a_1_cat Analiza zawartości harmonicznych (do 63 harmonicznej) • Współczynnik odkształcenia harmonicznymi - prądów: thd I1, thd I2, thd I3, thd In - napięć fazowych: thd U1, thd U2, thd U3 - napięć międzyfazowych: thd U12, thd U23, thd U31 • Poszczególne harmoniczne do rzędu 25 (do rzędu 63 po RS485) - prądy: HI1, HI2, HI3, HIn - napięcia fazowe HU1, HU2, HU3 - napięcia międzyfazowe HU12, HU23, HU31 Zdarzenia(1) • Alarmy na wszystkich mierzonych wielkościach elektrycznych Komunikacja(1) • Łącze RS485, protokół Jbus/Modbus i Profibus DP • Ethernet (Modbus TCP lub Jbus/ Modbus RTU przez TCP i serwer stron www) • Ethernet z bramką RS485 (Modbus TCP lub Jbus/Modbus RTU przez TCP i serwer stron www) Wejścia / wyjścia(1) • Zliczanie impulsów • Zdalne sterowanie • Alarmy • Wyjścia impulsowe do liczników energii Wyjścia analogowe • Zakres 0/4-20 mA Pozostałe funkcje: Pomiary parametrów sieci • Prąd - chwilowy: I1, I2, I3, In, Iśredni - wartość średnia/średnia szczytowa: I1, I2, I3, In - asymetria prądu • Napięcie i częstotliwość - chwilowe: U1, U2, U3, U12, U23, U31, F, Vśrednie, Uśrednie - wartość średnia/średnia szczytowa: U1, U2, U3, U12, U23, U31, F - asymetria napięcia • Moc - chwilowa: 3P, ΣP, 3Q, ΣQ, 3S, ΣS - wartość średnia/średnia szczytowa: ΣP, ΣQ, ΣS - przewidywana: ΣP, ΣQ, ΣS • Współczynnik mocy: 3PF, ΣPF • Chwilowy, całkowity tangens ϕ • Chwilową, średnią i średnią szczytową wartość asymetrii • Temperatury(1) - wewnątrz modułu opcji - zewnętrzna za pośrednictwem 3 czujników PT100 Liczniki • Energia czynna: +/- kWh • Energia bierna: +/- kVArh • Energia pozorna: kVAh • Licznik godzin
