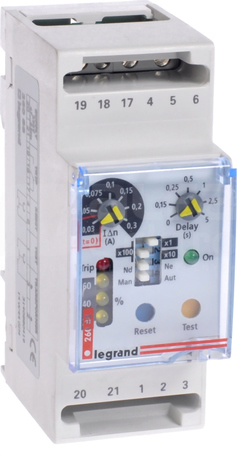

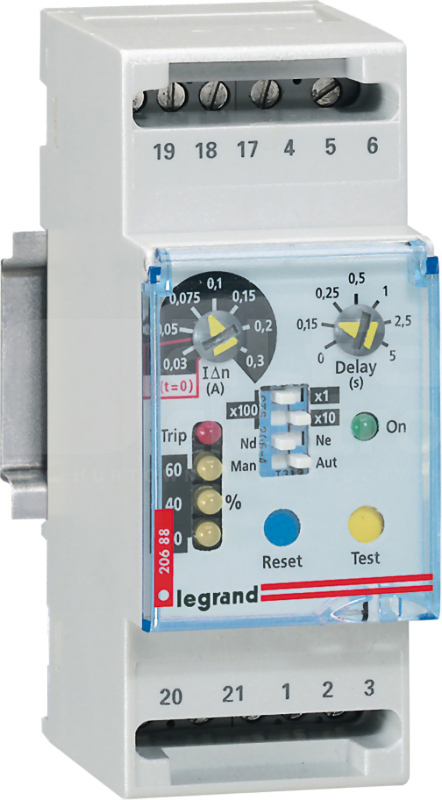

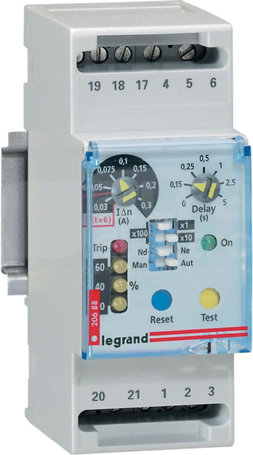

DPX Przekaźnik różnicowoprądowy

Charakterystyka ogólna: Przekaźniki róźnicowoprądowe i przekładniki prądowe Przeznaczone do stosowania z wyłącznikami DPX³ lub rozłącznikami DPX³-I wyposażonymi w wyzwalacz wzrostowy lub podnapięciowy. Przekaźniki dostosowane do mocowania na wsporniku montażowym TH 35. Przekładniki montowane za pomocą wkrętów. Parametry produktu: Przekaźnik różnicowoprądowy do DPX³: - Wykrywa prąd zakłóceniowy, a gdy jest używany z wyzwalczem wzrostowym lub podnapięciowym, przekazuje sygnał wyzwolenia do wyłącznika lub rozłącznika - Budowa: - przezroczysta pokrywa z możliwością plombowania - styki pomocnicze - zielona dioda LED: sygnalizująca zasilania - 3 żółte diody LED: sygnalizująca wartości I∆n w % nastawionego I∆n (20, 40 i 60%) - czerwona dioda LED sygnalizująca: - świecenie ciągłe: zadziałanie przekaźnika różnicowoprądowego - miganie: przerwanie połączenia pomiędzy przekładnikiem prądowym a przekaźnikiem - Do zastosowania z przekładnikami prądowymi: - Ø35mm i 80 mm, regulacja I∆n: 0,03- 0,05-0,075-0,1-0,15- 0,2-0,3-0,5-0,75-1-1,5-2-3-5-7,5-10-15-20-30 A - Ø110mm i 210 mm, regulacja I∆n: 0.3, 0,5, 0,75, 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A - Ø150 mm, regulacja I∆n: 0,5, 0,75, 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A - Ø300 mm, regulacja I∆n: 1, 1,5, 2, 3, 5, 7.5, 10, 15, 20, 30 A - Regulacja czasu zadziałania: 0, 0,15, 0,25, 0,5, 1, 2,5, 5 sekund - Napięcie znamionowe zasilania: 230/240 V AC - 50 Hz - Szerokość w modułach 17.5 mm: 2
