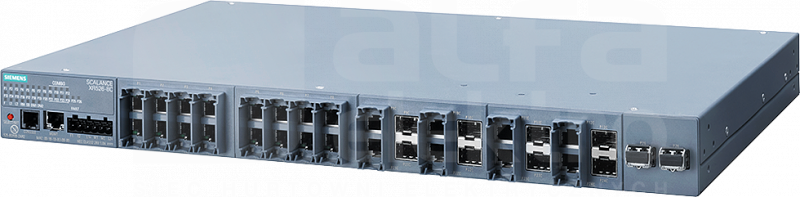

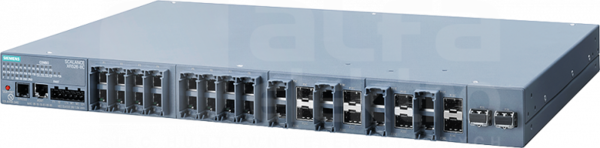

SCALANCE XR526-8C managed IE switch Layer 3 integrated power supply 2x 230 V AC 24x 10/100/1000 Mbit/s RJ45 8x 100/1000 Mbit/s SFP Combo 2x 10 Gbit/S SFP+ in total 26 ports can be used error signaling contact select/set button PROFINET IO device redundancy functions office features (RSTP, VLAN, IGMP, ...) C-plug in scope of delivery Switch to the future - SCALANCE X
Industrial Ethernet Insert 1GE for modular outlet base module, Interchangeable insert with 1 x 1000 Mbit RJ45 interface 1 pack=4 units. SIMATIC NETInsert 1 GE for Modular Outlet

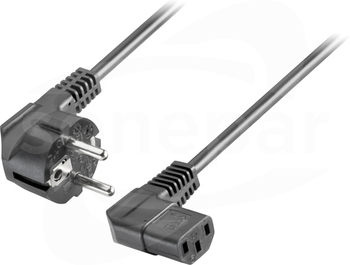

IEC cable, Germany 230 V AC, angled socket, for Germany; France; Spain; the Netherlands; Belgium; Sweden; Austria; Finland for devices with corresponding interface, scope of supply: 1 IEC cable Accessories for SIMATIC HMI
Dane techniczne
Długość
3 m
Liczba żył
3
Napięcie znamionowe
110 - 230 V
Odporność temperaturowa
-10 - 50 °C
Połączenie 2
Inne
Połączenie 1
Wtyczka niskotemperaturowa (IEC 320)
Kolor powłoki/izolacji
Czarny
Przewód spiralny
Nie
Z wyłącznikiem (na kablu)
Nie
System złączy wtykowych zależny od systemu instalacji
Industrial Ethernet FastConnect stripping tool, Stripping tool for fast stripping of the IE FastConnect cables SIMATIC NETIE FastConnect Stripping Tool

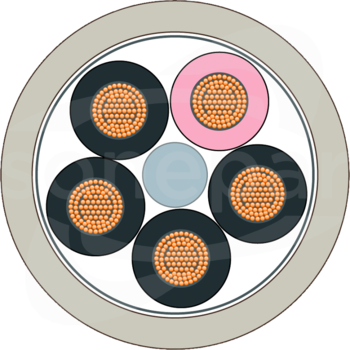

Energy cable, 5-core power line, stranded wire, 5x 1.5 mm2, trailable Delivery unit: max. 1000 m, minimum order quantity 20 m sold by the meter SIMATIC NETEnergy cable 5 x 1.5
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - 80 °C
Liczba żył
5
Napięcie znamionowe
600 - 600 V
Napięcie znamionowe
600 V
Odporność temperaturowa
-40 - 80 °C
Przybliżona średnica zewnętrzna
10.5 mm
Prąd znamionowy
16 A
Znamionowy przekrój żyły
1.5 mm2
Średnica żyły
1.55 mm
Kolor zewnętrznej powłoki
Szary
Żyła ochronna
Tak
Połączenie 2
Brak
Materiał powłoki zewnętrznej
Poliuretan (PUR)
Połączenie 1
Inne
Stopień ochrony (IP)
Inne
Kolor powłoki/izolacji
Szary
Klasa kwasowości wg EN 13501-6
Brak
Bezhalogenowy zgodnie z IEC 60754-3
Nie
Przewód spiralny
Nie
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6
Brak
Z wyłącznikiem (na kablu)
Nie
Bezhalogenowy zgodnie z IEC 60754-1
Nie
System złączy wtykowych zależny od systemu instalacji
Industrial Ethernet FC TP Standard cable, GP 2x2 (PROFINET Type A), TP installation cable for connection to IE FC RJ45 2x2, for universal use, 4-core, shielded CAT 5E, sold by the meter, delivery unit max. 4000 m minimum order quantity 20 m. SIMATIC NETCablesFor use in automotive industry, in mechanical...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - 75 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
49 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
49 mm
Min. dopuszczalny promień zginania w instalacjach stałych
IE FC TP Standard Cable GP 2x2 (PROFINET Type A), CAT5E, bus cable 4-wire, shielded, special configuration for quick assembly to IE FC RJ45 plug 2x2, 100 m. SIMATIC NETCablesFor use in automotive industry, in mechanical engineering (robotics and trailing cable applications), in energy automation, in...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - -40 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
49 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
49 mm
Min. dopuszczalny promień zginania w instalacjach stałych
IE FC TP Standard Cable 2x2, (PROFINET Type A), CAT5E, bus cable 4-wire, shielded special configuration for quick assembly to IE FC RJ45 plug 2x2, 200 m
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - 60 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
49 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
49 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FC TP Trailing Cable, 2x2 (PROFINET type C), TP installation cable for connection to FC outlet RJ45, for cable carrier applications, 4-core, shielded, Cat5e, sold by the meter (4 million bending cycles), max. delivery unit 2000 m, minimum order quantity 20 m. SIMATIC NETCablesSuitable...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-20 - 75 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
49 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
49 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FC TP marine cable, TP installation cable for connection to FC outlet RJ45, shipbuilding certified, 4-core, shielded, Cat5e, sold by the meter, delivery unit max. 1000 m, minimum order quantity 20 m. SIMATIC NETCablesFor marine and offshore use.Time is saved thanks to easy and quick...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-25 - 70 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
85 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
97.5 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
97.5 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FastConnect TP Robust Standard Cable GP 2x2 (PROFINET Type A), TPE protective jacket, fixed installation for connection to FC RJ45 Plug and FC Outlet RJ45, for universal use, 4-core, shielded CAT 5, sold by the meter, delivery length max. 2000 m minimum order 20 m
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-20 - 60 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
52 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
52 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FastConnect TP robust flexible Cable GP 2x2 (PROFINET Type B), TPE protective jacket, with flexible cores, for connection to FC RJ45 plug and FC outlet RJ45, 4-core, shielded CAT 5, sold by the meter, delivery length max. 1000 m minimum order 20 m
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-20 - 60 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
52 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
52 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FC TP flexible cable, GP 2x2 (PROFINET Type B), TP installation cable with flexible cores, PROFINET type B, 4-core, shielded, CAT 5e, sold by the meter, delivery unit max. 2500 m minimum order quantity 20 m. SIMATIC NETCablesFlexible cable for use in occasionally moving machine parts.Time...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-25 - 75 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-10 - 75 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
52 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
52 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FC TP standard cable 4 x 2, TP installation cable CAT6 for connection to FC RJ45 Modular outlet, AWG22, sold by the meter, delivery length max. 1000 m minimum order 20 m
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
-40 - 80 °C
Liczba skrętek
4
Liczba żył
8
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
80 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
80 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet TP torsion cable, 2x2 (PROFINET Type C), TP installation cable, 4-core, shielded Cat5e, for use in highly flexible applications (torsion), sold by the meter, delivery length max. 1000 m, minimum order quantity 20 m. SIMATIC NETCablesFor use in highly flexible applications (torsion...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-40 - 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
60 - 80 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
65 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
65 mm
Min. dopuszczalny promień zginania w instalacjach stałych
Industrial Ethernet FC TP FRNC GP cable TP installation cable for connection to FC outlet RJ45, 4-core, shielded, Cat5e, sold by the meter, delivery unit max. 4000 m, minimum order quantity 20 m . SIMATIC NETCablesIE FC TP FRNC Cable GP 2x2 (Type B)Flexible cable for use in occasionally moving machine...
Dane techniczne
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji)
-25 - 70 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu
75 °C
Liczba skrętek
2
Liczba żył
4
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia
97.5 mm
Min. dopuszczalny promień zginania w instal. ruchomych z wymuszonym prowadzeniem
97.5 mm
Min. dopuszczalny promień zginania w instalacjach stałych
