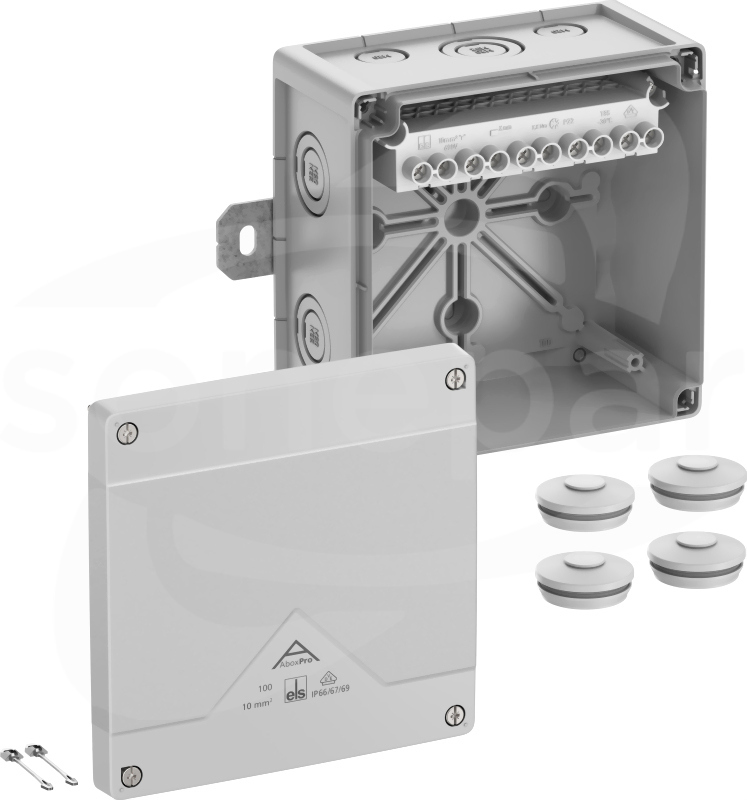

Abox Pro 100 AB-10mm2 NOWY 152x152x85 IP69 szary Skrzynka rozgałęźnaSPELSBERG

files/fotob/2086079.jpg.
Abox Pro 100 AB-10mm2 NOWY 152x152x85 IP69 szary Skrzynka rozgałęźna
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
41042101
Kod EAN:
4013902663606
Symbol Sonepar:
P10163192
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 10mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Zewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, szary, Ui=690 V AC, In=57 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg.-10², akceptowalne przekroje do zacisku na biegun: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm² Cu sztywny / elastyczny z tuleją końcową żyły
Pomiary: 152 x 152 x 85mm
Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13-21mm, zabezpieczenie pokrywy zamykającej

Dane techniczne

Długość
152 mm
Głębokość
85 mm
Liczba biegunów
5
Liczba wpustów
12
Liczba zacisków na biegun
2
Maksymalny przekrój przewodu
10 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
7035
Szerokość
152 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Sposób mocowania pokrywy
Przykręcenie śrubami
Zestawialne
Nie
Montaż w ziemi
Nie
Podtrzymanie funkcji
Brak
Z odciążeniem naprężeń
Nie
Możliwość dodatkowego uszczelnienia
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Masa uszczelniająca w zestawie
Nie
Wyposażenie
Zacisk śrubowy
Z ekranowaniem
Nie
Plombowane
Tak
Montaż pod wodą
Nie
Wykonanie przeciwwybuchowe
Nie
Wpusty z tyłu
Tak
Pokrywa przezroczysta
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Stopień ochrony (NEMA)
Inne
Wykonanie/rodzaj pokrywy
Inne
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Nie
Odporne na warunki atmosferyczne
Tak
Do stref zagrożonych wybuchem gazu
Brak

Pliki do pobrania

Karta katalogowa
Format: pdf
Certyfikat
Format: pdf
Deklaracja zgodności CE
Format: pdf
Deklaracja zgodności CE
Format: pdf
Certyfikat
Format: pdf
Certyfikat
Format: pdf
Certyfikat
Format: pdf
Certyfikat
Format: pdf
Certyfikat RoHS
Format: pdf

Produkty powiązane i akcesoria

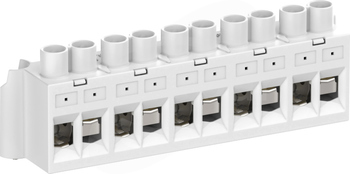

Abox 100 KLS-10mm2 NOWY 25x124x39 Zacisk połączeniowy

Opis produktu

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 100, 5-bieg.-10², In = 57 A, akceptowalne przekroje do zacisku na biegun: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm², 2...

Dane techniczne

Głębokość
25 mm
Liczba biegunów
5
Liczba zacisków na biegun
2
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 10 mm²
Prąd znamionowy In
57 A
Szerokość
124 mm
Wysokość
39 mm
Zakres temperatur pracy
85 - 85 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
89641001
Abox 100 KLS-10mm2 NOWY 25x124x39 Zacisk połączeniowy
Szybki podgląd: Opis i parametry
Abox MPI 100 NOWY 120x120x2,5 Płyta montażowa

Opis produktu

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5mm, szara, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., do Abox / Abox Pro 100Pomiary: 120 x 120 x 2,5mm

Dane techniczne

Szerokość
120 mm
Wysokość
120 mm
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Tak
Porównaj
89511001
Abox MPI 100 NOWY 120x120x2,5 Płyta montażowa
Szybki podgląd: Opis i parametry
Abox 100 KH 2006 6mm2 NOWY 69x124x60 Uchwyt zaciskowy

Opis produktu

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków szeregowych typu Wago 2006-1201 6mm² w skrzynkach rozgałęźnych Abox / Abox Pro...
Porównaj
89600601
Abox 100 KH 2006 6mm2 NOWY 69x124x60 Uchwyt zaciskowy
Szybki podgląd: Opis i parametry

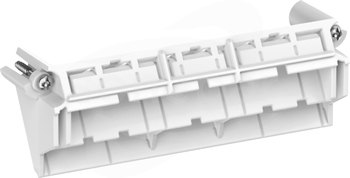

Abox 100 KH 221 6mm2 NOWY 26x114x32 Uchwyt zaciskowy

Opis produktu

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago 221-613 w skrzynkach rozgałęźnych Abox / Abox Pro 100 od 2024 rokuPomiary:...
Porównaj
89600501
Abox 100 KH 221 6mm2 NOWY 26x114x32 Uchwyt zaciskowy
Szybki podgląd: Opis i parametry

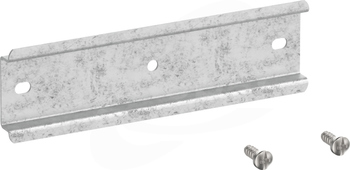

Abox 100 NS35 NOWY 35x120x7,5 Szyna montażowa
