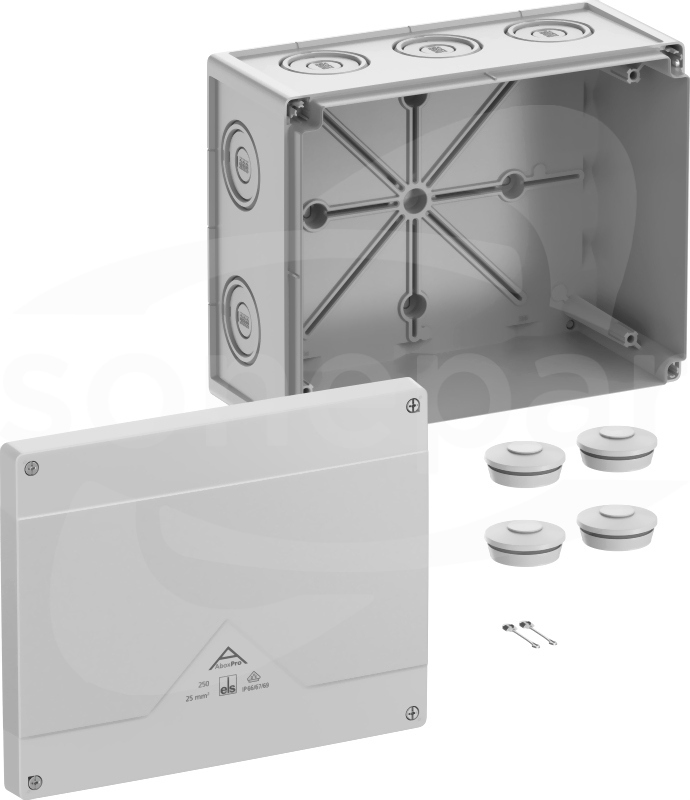

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 25mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, szary, Ui=1000 V AC, bez zacisków Pomiary: 252 x 202 x 120mm Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17-28mm, zabezpieczenie pokrywy zamykającej
Dane techniczne
Długość
202 mm
Głębokość
120 mm
Liczba biegunów
0
Liczba wpustów
14
Liczba zacisków na biegun
0
Maksymalny przekrój przewodu
25 mm²
Napięcie znamionowe izolacji Ui
1000 V
Numer RAL (zbliżony)
7035
Szerokość
252 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Prostokątny
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Wpusty z tyłu
Tak
Zestawialne
Nie
Pokrywa przezroczysta
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie/rodzaj pokrywy
Inne
Wyposażenie
Brak
Odporne na warunki atmosferyczne
Tak
Z ekranowaniem
Nie
Sposób mocowania pokrywy
Przykręcenie śrubami
Montaż w ziemi
Nie
Wykonanie przeciwwybuchowe
Nie
Podtrzymanie funkcji
Brak
Z odciążeniem naprężeń
Nie
Możliwość dodatkowego uszczelnienia
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Stopień ochrony (NEMA)
Inne
Masa uszczelniająca w zestawie
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250 (pozioma), Abox Pro 250 (pozioma), Abox 350, Abox Pro 350Pomiary:...
Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 250/350, 5-bieg.-35mm², In = 125 A, akceptowalne przekroje do zacisku na biegun: 12 x 10mm², 8 x 16mm², 4 x 25mm², 4 x 35mm²...
Dane techniczne
Głębokość
21 mm
Liczba biegunów
5
Liczba zacisków na biegun
4
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
10 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
10 - 35 mm²
Prąd znamionowy In
125 A
Szerokość
205 mm
Wysokość
48 mm
Zakres temperatur pracy
85 - 85 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych box / Abox Pro od 2024 typy : Abox 250 (pionowa), Abox Pro 250 (pionowa)Pomiary: 43 x 150 x 15mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 21-34,5mm, Długość gwintu 13mmPomiary:...
Dane techniczne
Do przewodów o średnicy
27 - 34.5 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
13 mm
Długość przekątnej sześciokąta
60 mm
Nominalny rozmiar gwintu metrycznego/PG
50
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
55 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5mm, szara, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024., do Abox / Abox Pro 250Pomiary: 167 x 217 x 2,5mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 16-28mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
16 - 28 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
50 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków szeregowych typu Wago 2006-1201 6mm² w skrzynkach rozgałęźnych Abox / Abox Pro...
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5mm, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024 roku., do Abox / Abox Pro 350Pomiary: 35 x 202 x 7,5mm
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5mm, wraz ze śrubami mocującymi. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024 roku., do Abox / Abox Pro 160Pomiary: 35 x 137 x 7,5mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 11-21mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
11 - 21 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
40 mm
Nominalny rozmiar gwintu metrycznego/PG
32
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
36 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary: 31,5...
Dane techniczne
Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 7-14mm, Długość gwintu 9mmPomiary: 30...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 6-12mm, Długość gwintu 9mmPomiary: 26,5...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
24 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 13-21mmPomiary: 36,7 x 36,7 x 14,7mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 9-17mmPomiary: 29,7 x 29,7 x 13,6mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 7-13mmPomiary: 25,2 x 25,2 x 13,4mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
