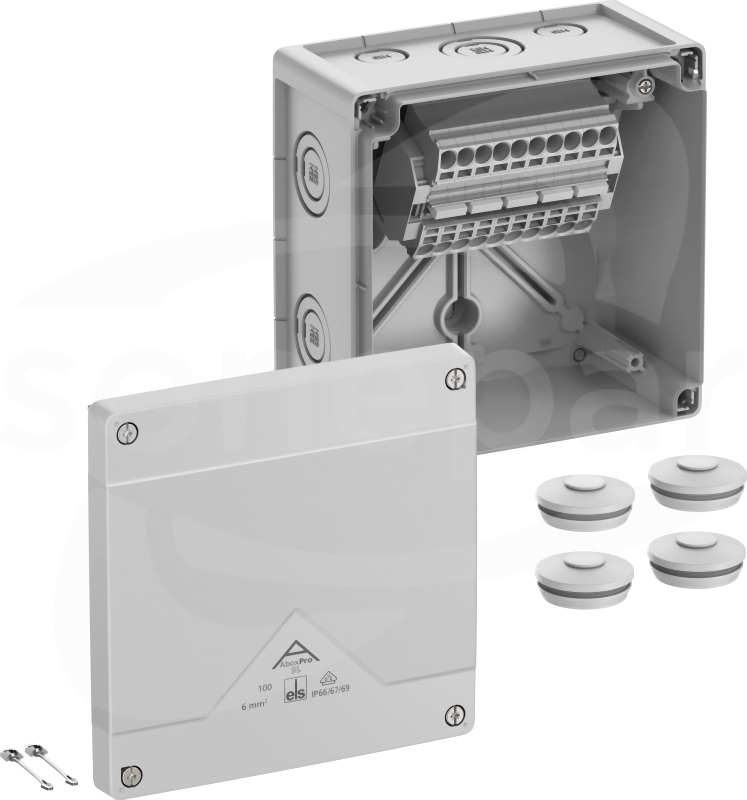

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 6mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym, szary, In=41 Amper, z umieszczonym wyżej zaciskiem bezśrubowym Wago 2006-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 6mm², akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 10mm² sztywny/elastyczny Cu Pomiary: 152 x 152 x 85mm Dołączone akcesoria: 4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13-21mm, zabezpieczenie pokrywy zamykającej
Dane techniczne
Długość
152 mm
Głębokość
85 mm
Liczba biegunów
5
Liczba wpustów
6
Liczba zacisków na biegun
4
Maksymalny przekrój przewodu
6 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
7035
Szerokość
152 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Kwadratowy
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP66/IP67/IP69
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Sposób mocowania pokrywy
Przykręcenie śrubami
Zestawialne
Nie
Montaż w ziemi
Nie
Podtrzymanie funkcji
Brak
Z odciążeniem naprężeń
Nie
Możliwość dodatkowego uszczelnienia
Nie
Wyposażenie
Wtyk samozaciskowy
Rodzaj przepustu w obudowie
Przetłoczenie
Masa uszczelniająca w zestawie
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w puszkach łączeniowych Abox /Abox Pro od 2024 roku, Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków szeregowych typu Wago 2006-1201 6mm² w skrzynkach rozgałęźnych Abox / Abox Pro...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 11-21mm, Długość gwintu 11mmPomiary:...
Dane techniczne
Do przewodów o średnicy
11 - 21 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
40 mm
Nominalny rozmiar gwintu metrycznego/PG
32
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
36 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary: 31,5...
Dane techniczne
Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 7-14mm, Długość gwintu 9mmPomiary: 30...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, szary(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro), Zakres uszczelnienia 6-12mm, Długość gwintu 9mmPomiary: 26,5...
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
7035
Skok gwintu
1.5 mm
Szerokość klucza
24 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 13-21mmPomiary: 36,7 x 36,7 x 14,7mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 9-17mmPomiary: 29,7 x 29,7 x 13,6mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer termoplastyczny (TPE), do grubości ściany 1,5-4,5mm, szary, Zakres uszczelnienia 7-13mmPomiary: 25,2 x 25,2 x 13,4mm
Dane techniczne
Do ściany o grubości
1.5 - 4 mm
Numer RAL
7035
Numer RAL (zbliżony)
7035
Zakres średnic przewodów możliwych do uszczelnienia
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
