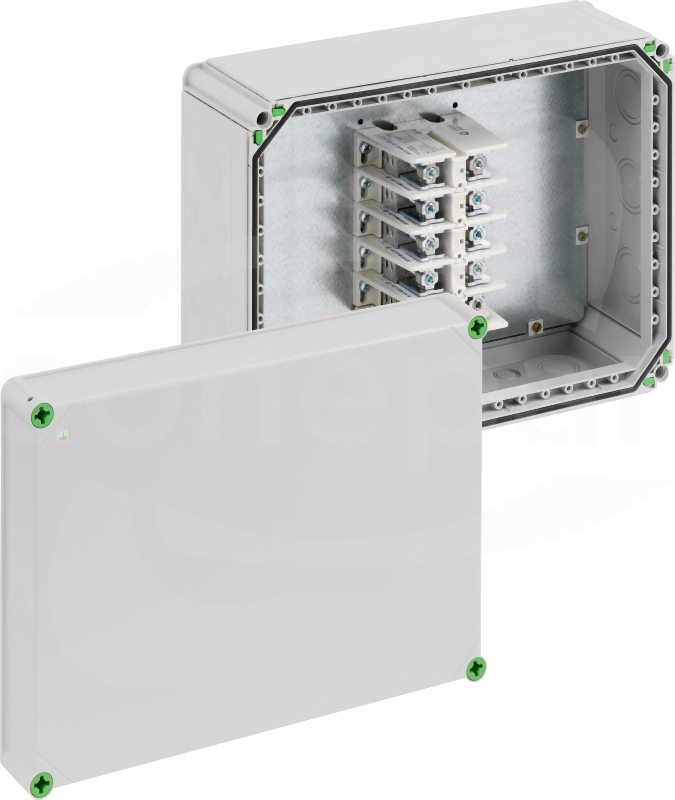

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 150mm², Ui=690 V AC, Membrany wypychane, M16/M20/M25/M32/M40/M50, (24 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych, szary, ze specjalnym zaciskiem śrubowym do wprowadzania przewodów od góry, 5-bieg.-150² (16 bis 150mm², CU/AL) Pomiary: 440 x 320 x 179mm
Dane techniczne
Długość
320 mm
Głębokość
179 mm
Liczba biegunów
5
Liczba wpustów
36
Liczba zacisków na biegun
2
Maksymalny przekrój przewodu
150 mm²
Napięcie znamionowe izolacji Ui
690 V
Numer RAL (zbliżony)
7035
Szerokość
440 mm
Zakres temperatury pracy
-35 - 80 °C
Liczba dławików kablowych na wyposażeniu
0
Model/kształt/forma
Prostokątny
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Model
Skrzynki połączeniowe
Stopień ochrony (IP)
IP65
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Sposób mocowania pokrywy
Przykręcenie śrubami
Zestawialne
Nie
Montaż w ziemi
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie/rodzaj pokrywy
Inne
Wpusty z tyłu
Nie
Możliwość dodatkowego uszczelnienia
Tak
Z ekranowaniem
Nie
Wyposażenie
Zacisk śrubowy
Plombowane
Tak
Wykonanie przeciwwybuchowe
Nie
Montaż pod wodą
Nie
Podtrzymanie funkcji
Brak
Z odciążeniem naprężeń
Nie
Pokrywa przezroczysta
Nie
Rodzaj przepustu w obudowie
Przetłoczenie
Masa uszczelniająca w zestawie
Nie
Przyłącza odpowiednie do wtykowej instalacji budynkowej
Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w obudowach, przepustowość 100 l/min. przy nadciśnieniu 0,1 bara, elastomer termoplastyczny, zalecany montaż po lewej i prawej stronie obudowy na różnej wysokości (patrz Aneks techniczny-Ochrona przed...
Dane techniczne
Do ściany o grubości
1.5 - 4.5 mm
Numer RAL
7035
Zakres średnic przewodów możliwych do uszczelnienia

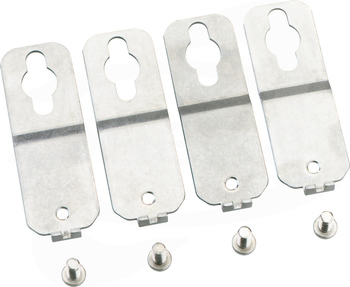

Łącznik do mocowania zewnętrznego, do montażu pojedynczych obudów lub małych urządzeń na powierzchni ścian, może być mocowany na podstawie pod kątem 0°, 45° lub 90°, odstęp ścianek 10mm, V2A, zestaw = 4 szt.Pomiary: 25 x 77,1 x 14,1mm
