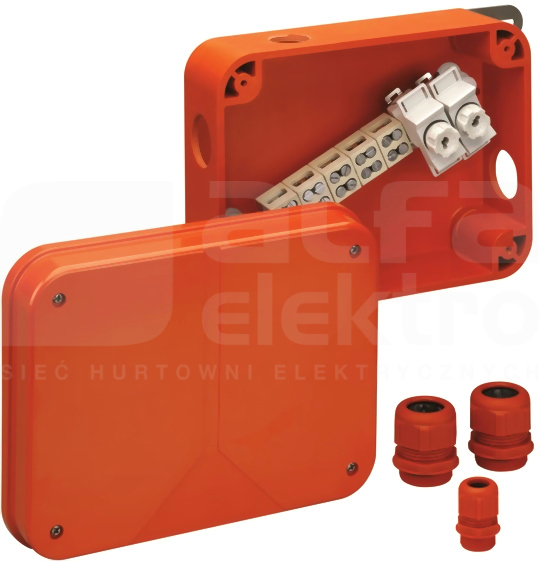

WKE 54 278x208x107 5x16mm2 IP67 Puszka łączeniowa do montażu w tunelachSPELSBERG

files/fotob/224021.jpg.
WKE 54 278x208x107 5x16mm2 IP67 Puszka łączeniowa do montażu w tunelach
Porównaj
WKE 54 278x208x107 5x16mm2 IP67 Puszka łączeniowa do montażu w tunelach
Informacje podstawowe
Producent:
SPELSBERG
Produkty z serii:
Nr Katalogowy:
86025401
Kod EAN:
4013902986484
Symbol Sonepar:
P01150169
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Puszka łączeniowa do montażu w tunelach, ze stopniem ochrony IP66/IP67, Ui=690V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M32/M40, (3 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 - E90 wg DIN 4102 cz. 12. Bezhalogenowa obudowa ze specjalnego duroplastu, zaciski z odpornej na wysokie temperatury specjalnej ceramiki, pomarańczowy, Skrzynka łączeniowa 5-biegunowa 1,5 - 16 mm², skrzynka odgałęźna 5-biegunowa 1,5 - 10 mm², ilość przewodów zaciskanych na każdy biegun: 20 x 1,5² / 16 x 2,5² / 12 x 4,0² / 8 x 6² / 4 x 10² / 4 x 16², 2 cokoły zabezpieczające D01 maks. 16 A Pomiary: 278 x 208 x 107 mm Dołączone akcesoria: 2 Złącza kablowe śrubowe M40, Zakres uszczelnienia 16-28 mm, 1 Złącze kablowe śrubowe M32, zakres uszczelnienia 11-21 mm

Dane techniczne

Długość
107 mm
Głębokość
208 mm
Liczba wpustów
3
Maksymalny przekrój przewodu
16 mm2
Napięcie znamionowe izolacji Ui
690 V
Szerokość
278 mm
Zakres temperatury pracy
-25 - 40 °C
Model/kształt/forma
Prostokątny
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Sposób montażu
Montaż ścienny/sufitowy
Stopień ochrony (IP)
IP67
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Wyposażenie
Zacisk
Do stref zagrożonych wybuchem gazu
Brak
Sposób mocowania pokrywy
Przykręcenie śrubami
Możliwość dodatkowego uszczelnienia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Masa uszczelniająca w zestawie
Nie
Wpusty z tyłu
Nie
Podtrzymanie funkcji
E 90
Z ekranowaniem
Nie
Zestawialne
Tak
Wykonanie przeciwwybuchowe
Nie
Rodzaj przepustu w obudowie
Inne
Plombowane
Nie
Wykonanie/rodzaj pokrywy
Inne
Pokrywa
Nieprzezroczyste
Odporne na warunki atmosferyczne
Tak

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz

Produkty powiązane i akcesoria

KVR M40-MGM/OR IP68 pomarańczowy Dławnica kablowa

Opis produktu

Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, pomarańczowy, Zakres uszczelnienia 16-28mm, Długość gwintu 11mmPomiary: 50 x 50 x 54mm

Dane techniczne

Do przewodów o średnicy
16 - 28 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
50 mm
Nominalny rozmiar gwintu metrycznego/PG
40
Numer RAL
2004
Skok gwintu
1.5 mm
Szerokość klucza
46 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Do stref zagrożonych wybuchem gazu
Brak
Do kabli zbrojonych
Nie
Rodzaj uszczelnienia
Uszczelki
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Mocowanie zatrzaskowe w otworze
Nie
Materiał uszczelki
Inne
Dławnica do kabla płaskiego
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Sposób mocowania dławnicy do obudowy
Śrubowy
Wzmocniony włóknem szklanym
Tak
Ochrona kabla przed zagięciem
Tak
Wykonanie przeciwwybuchowe
Nie
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Z przeciwnakrętką
Tak
Rodzaj odciążki zgodnie z normą EN 62444
Typ A
Wkładka uszczelniająca wieloprzewodowa
Nie
Odporność na uderzenia
Tak
Z kompensacją ciśnienia
Nie
Porównaj
22764001
KVR M40-MGM/OR IP68 pomarańczowy Dławnica kablowa
Szybki podgląd: Opis i parametry
więcej
KVR M32-MGM/OR IP68 pomarańczowy Dławnica kablowa

Opis produktu

Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, pomarańczowy, Zakres uszczelnienia 11-21mm, Długość gwintu 11mmPomiary: 40 x 40 x 50mm

Dane techniczne

Do przewodów o średnicy
11 - 21 mm
Do ściany o grubości
4 - 4 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
40 mm
Nominalny rozmiar gwintu metrycznego/PG
32
Numer RAL
2004
Skok gwintu
1.5 mm
Szerokość klucza
37 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Do stref zagrożonych wybuchem gazu
Brak
Do kabli zbrojonych
Nie
Rodzaj uszczelnienia
Uszczelki
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Mocowanie zatrzaskowe w otworze
Nie
Materiał uszczelki
Inne
Dławnica do kabla płaskiego
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Sposób mocowania dławnicy do obudowy
Śrubowy
Wzmocniony włóknem szklanym
Tak
Ochrona kabla przed zagięciem
Tak
Wykonanie przeciwwybuchowe
Nie
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Z przeciwnakrętką
Tak
Rodzaj odciążki zgodnie z normą EN 62444
Typ A
Wkładka uszczelniająca wieloprzewodowa
Nie
Odporność na uderzenia
Tak
Z kompensacją ciśnienia
Nie
Porównaj
22763201
KVR M32-MGM/OR IP68 pomarańczowy Dławnica kablowa
Szybki podgląd: Opis i parametry
więcej
KVR M25-MGM/OR IP68 pomarańczowy Dławnica kablowa

Opis produktu

Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, pomarańczowy, Zakres uszczelnienia 9-16mm, Długość gwintu 11mmPomiary: 31,5 x 31,5 x 44mm

Dane techniczne

Do przewodów o średnicy
9 - 16 mm
Do ściany o grubości
5 - 5 mm
Długość gwintu
11 mm
Długość przekątnej sześciokąta
31.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Numer RAL
2004
Skok gwintu
1.5 mm
Szerokość klucza
30 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Do stref zagrożonych wybuchem gazu
Brak
Do kabli zbrojonych
Nie
Rodzaj uszczelnienia
Uszczelki
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Mocowanie zatrzaskowe w otworze
Nie
Materiał uszczelki
Inne
Dławnica do kabla płaskiego
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Sposób mocowania dławnicy do obudowy
Śrubowy
Wzmocniony włóknem szklanym
Tak
Ochrona kabla przed zagięciem
Tak
Wykonanie przeciwwybuchowe
Nie
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Z przeciwnakrętką
Tak
Rodzaj odciążki zgodnie z normą EN 62444
Typ A
Wkładka uszczelniająca wieloprzewodowa
Nie
Odporność na uderzenia
Tak
Z kompensacją ciśnienia
Nie
Porównaj
22762501
KVR M25-MGM/OR IP68 pomarańczowy Dławnica kablowa
Szybki podgląd: Opis i parametry
więcej
KVR M20-MGM/OR IP68 pomarańczowy Dławnica kablowa

Opis produktu

Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5mm, z nakrętką zabezpieczającą, pomarańczowy, Zakres uszczelnienia 6-12mm, Długość gwintu 9mmPomiary: 26,5 x 26,5 x 36mm

Dane techniczne

Do przewodów o średnicy
6 - 12 mm
Do ściany o grubości
3 - 3 mm
Długość gwintu
9 mm
Długość przekątnej sześciokąta
26.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Numer RAL
2004
Skok gwintu
1.5 mm
Szerokość klucza
25 mm
Zakres temperatury pracy
-25 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Pomarańczowy
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Tak
Gatunek materiału
Poliamid (PA)
Do stref zagrożonych wybuchem gazu
Brak
Do kabli zbrojonych
Nie
Rodzaj uszczelnienia
Uszczelki
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Mocowanie zatrzaskowe w otworze
Nie
Dławnica do kabla płaskiego
Nie
Materiał uszczelki
Inne
Do stref zagrożonych wybuchem pyłu
Brak
Sposób mocowania dławnicy do obudowy
Śrubowy
Wzmocniony włóknem szklanym
Tak
Wykonanie przeciwwybuchowe
Nie
Ochrona kabla przed zagięciem
Tak
Dławnica kablowa podzielna
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Z odciążeniem naprężeń
Tak
Z przeciwnakrętką
Tak
Wkładka uszczelniająca wieloprzewodowa
Nie
Rodzaj odciążki zgodnie z normą EN 62444
Typ A
Odporność na uderzenia
Tak
Z kompensacją ciśnienia
Nie
Porównaj
22762001
KVR M20-MGM/OR IP68 pomarańczowy Dławnica kablowa
Szybki podgląd: Opis i parametry
więcej
