Opis produktu

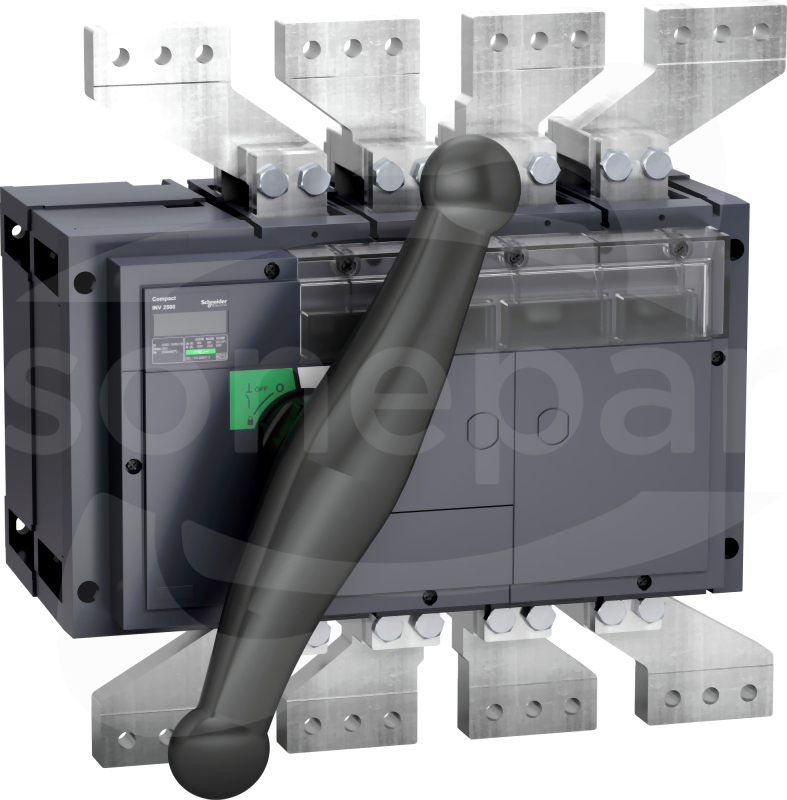

This Compact INV2500 is a 4 poles non-automatic switch-disconnector with visible break and black rotary handle. It is suitable for isolation with positive contact indication, as defined by IEC 60947-1 and IEC60947-3 standards. The operational current is 2500A at 415VAC in categories AC21B and AC22B. The rated voltage is 690VAC 50/60Hz or 250VDC. Compact INV range allows the visible break of the main contacts through a transparent cover. The black rotary handle is designed to offer easy operation and high performance in interruption of currents. Compact INV2500 is a class II insulation level front-face device as per IEC 60664 standard

Dane techniczne

Głębokość

227.5 mm

Liczba biegunów

4

Liczba styków pomocniczych przełącznych

4

Liczba styków pomocniczych rozwiernych

0

Liczba styków pomocniczych zwiernych

0

Liczba łączników

1

Maksymalne znamionowe napięcie pracy Ue AC

690 V

Szerokość

347.5 mm

Wysokość

440 mm

Znamionowe napięcie pracy

690 - 690 V

Znamionowy prąd ciągły Iu

2500 A

Znamionowy prąd ciągły dla AC-21, 400 V

2500 A

Znamionowy warunkowy prąd zwarciowy Iq

100 kA

Znamionowy wytrzymywany prąd krótkotrwały Icw

50 kA

Stopień ochrony (IP) strony czołowej

IP40

Opcjonalny napęd silnikowy

Nie

Budowa urządzenia

Urządzenie mocowane na stałe

Rodzaj elementu wykonawczego

Długa rączka obrotowa

Do montażu na płycie

Tak

Do instalacji w tablicach rozdzielczych

Tak

Do montażu pośredniego

Nie

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Jako przełącznik nawrotny

Nie

Do montażu tablicowego 4-otworowego

Tak

Jako rozłącznik bezpieczeństwa

Nie

Wbudowany napęd silnikowy

Nie

Jako rozłącznik kompaktowy

Tak

Opcjonalny wyzwalacz napięciowy

Nie

Z mechanizmem ryglującym

Tak

Do montażu czołowego centralnie

Tak

Jako wyłącznik awaryjny

Nie

Jako rozłącznik remontowy

Tak

Z okablowaniem fabrycznym

Nie

Jako rozłącznik główny

Tak

Kolor elementu sterowniczego

Czarny

Pliki do pobrania

Środowiskowy kodeks postępowania (ECOP)

Format: pdf

Pobierz

Deklaracja zgodności CE

Format: pdf

Pobierz

Karta katalogowa

Format: pdf

Pobierz

Katalog produktów / Broszura sprzedaży

Format: pdf

Pobierz

Deklaracja zgodności CE

Format: pdf

Pobierz

Deklaracja EPD

Format: zip

Pobierz

Certyfikat RoHS

Format: pdf

Pobierz

Deklaracja REACH

Format: pdf

Pobierz

Produkty z serii

Porównaj

31341

INS2500 4P ROZŁĄCZNIK

więcej

INV 2500A 3P INTERPACT ROZŁĄCZNIK IZOLACYJNY

Porównaj

31368

INV 2500A 3P INTERPACT ROZŁĄCZNIK IZOLACYJNY

więcej

Porównaj

31366

INV2000 3P Rozłącznik INV

więcej

Porównaj

31340

INS2500 3P ROZŁĄCZNIK

więcej

Porównaj

31338

INS2000 3P ROZŁĄCZNIK

więcej

Produkty powiązane i akcesoria

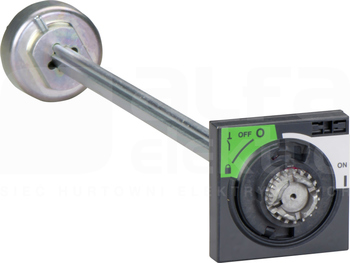

NAPĘD PRZEDŁ.DLA INS800/1600 NAPĘD PRZEDŁ.DLA INS800/1600
