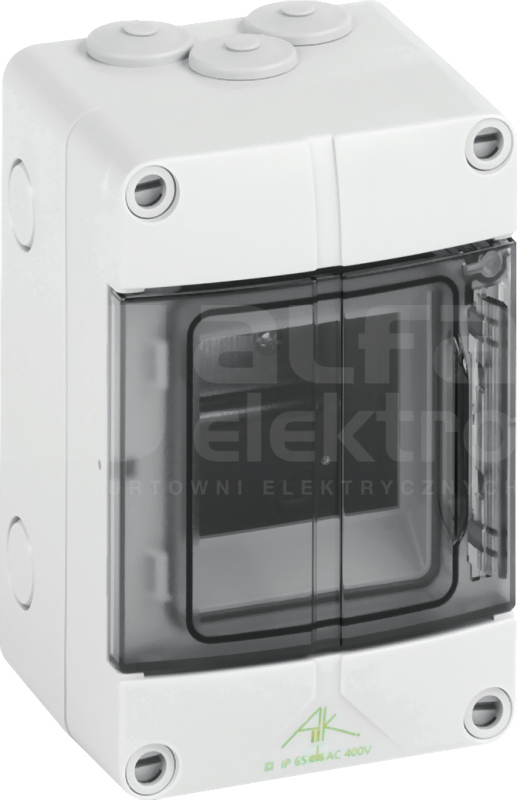

Skrzynki rozdzielcze, ze stopniem ochrony IP65, 1 Rząd, 3 dostępne moduły, Znamionowe napięcie robocze: 400V AC, przetłoczenia metryczne na górze i na dole do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20, do standardowych instalacji wewnętrznych, z szyną zaciskową PE/N, każdy z 1 punktem zaciskowym 16mm² i 3 punktami zaciskowymi 6mm² Pomiary: 100 x 150 x 96mm Dołączone akcesoria: Podwójne wpusty membranowe: 1x M25, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania
Dane techniczne
Głębokość
96 mm
Głębokość wbudowania
71.5 mm
Głębokość wewnętrzna
71 mm
Liczba rzędów
1
Numer RAL
7035
Szerokość
100 mm
Szerokość wyrażona liczbą modułów
3
Wysokość
150 mm
Liczba otworów na gniazda
0
Z zamkiem
Nie
Kolor
Szary
Sposób montażu
Inne
Transparentna pokrywa/drzwi
Tak
Materiał obudowy
Tworzywo sztuczne
Z pokrywą transparentną
Tak
Stopień ochrony (IP)
IP65
Odporność na promieniowanie UV
Nie
Z płytą montażową
Nie
Plombowane
Tak
Szyna DIN
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Zaślepka zakrywająca, do zamykania nieużywanych miejsc po bezpiecznikach automatycznych, podzielne, szary, Szerokość 108mm dla 6 modułówPomiary: 108 x 52 x 9mm
Kompletny zamek, do montażu w drzwiczkach odchylanych rozdzielnic serii AK, z 2 kluczami i instrukcją montażu, Takie same zamknięciaPomiary: 110 x 75 x 15mm
Kompletny zamek, do montażu w drzwiczkach odchylanych rozdzielnic serii AK, z 2 kluczami i instrukcją montażu, Różne zamknięcia, możliwe maks. 10 różnych zamknięćPomiary: 140 x 80 x 15mm
Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w obudowach, przepustowość 100 l/min. przy nadciśnieniu 0,1 bara, elastomer termoplastyczny, zalecany montaż po lewej i prawej stronie obudowy na różnej wysokości (patrz Aneks techniczny-Ochrona przed...
Dane techniczne
Do ściany o grubości
1.5 - 4.5 mm
Numer RAL
7035
Zakres średnic przewodów możliwych do uszczelnienia
Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o szerokości 7mm i siatkowych korytach kablowych za pomocą uchwytu Schnabl GTH 9001. Ze śrubą z łbem walcowym 4 x 12, materiał PA6 szary, Pomiary: 17 x 30 x 14mm
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i zaciskiem szybkomocującym, dla słupów/rur o średnicach od 60 do 170mm, Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025, Abox 025-2 (pionowa), Abox 040, Abox Pro 025, pustych obudów...
