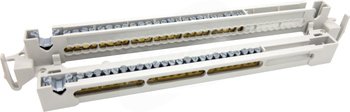

Szyna zaciskowa PE/N, do montażu w skrzynkach rozdzielczych AK do roku produkcji 2014 i w obudowach pustych AKL/AKi., Blok PE/N z 1 zaciskiem 25mm², 4 zaciskami 16mm² i 12 zaciskami 6mm²Pomiary: 286 x 37 x 29mm
Dane techniczne
Głębokość
21.5 mm
Liczba biegunów
2
Liczba podłączeń 16 mm²
4
Liczba podłączeń 25 mm²
1
Liczba podłączeń < 6 mm²
12
Liczba zacisków na biegun
12
Napięcie znamionowe
450 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm²
Prąd znamionowy In
76 A
Szerokość
285 mm
Wysokość
24 mm
Zakres temperatur pracy
40 - 40 °C
Łączna liczba podłączeń
17
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Inne
Typ połączenia
Śrubowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna zaciskowa PE/N, do montażu w skrzynkach rozdzielczych AK do roku produkcji 2014 i w obudowach pustych AKL/AKi., Blok PE/N z 1 zaciskiem 25mm², 6 zaciskami 16mm² i 18 zaciskami 6mm²Pomiary: 286 x 45 x 43mm
Dane techniczne
Głębokość
21.5 mm
Liczba biegunów
2
Liczba podłączeń 16 mm²
6
Liczba podłączeń 25 mm²
1
Liczba podłączeń < 6 mm²
18
Liczba zacisków na biegun
12
Napięcie znamionowe
450 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm²
Prąd znamionowy In
76 A
Szerokość
285 mm
Wysokość
24 mm
Zakres temperatur pracy
40 - 40 °C
Łączna liczba podłączeń
25
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Inne
Typ połączenia
Śrubowy
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
