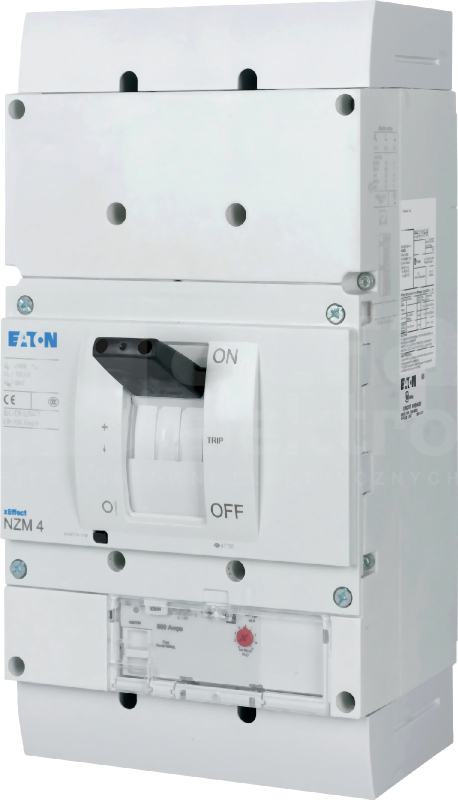

Wyłączniki serii NZM..-AEF..NA swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na całym świecie. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli. Stałe ustawienie wyzwalacza przeciążeniowego. Wskazówki: Przełączniki zarówno mają atest UL/CSA, jak również są zgodne z przepisami IEC. Wartości mocy łączenia IEC znajdują się na tabliczce znamionowej. Pomiar efektywnej wartości i pamięci termicznej
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
800 - 800 A
Zakres nastawy wyzwalacza zwarciowego
1600 - 9600 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
85 kA
Znamionowy prąd ciągły Iu
800 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Nie
W komplecie z zabezpieczeniem
Tak
Wbudowany napęd silnikowy
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Ze wskaźnikiem wyłączenia
Nie
Opcjonalny montaż na szynie DIN TH
Nie
Z wyzwalaczem podnapięciowym
Nie
Produkty powiązane i akcesoria
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Brak atestu UL/CSA. Niezależne od napięcia sieciowego i pomocniczego. Ig = 0.35-0.4-0.5-0.6-0.7-0.8-0.9-1.0xIn...
Dane techniczne
Maksymalna zwłoka czasowa przy załączeniu zasilania
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala na łączenie przy otwartych drzwiach szafy sterowniczej. Nakłada się na oś...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do 2 przełączników o tej samej lub zbliżonej wielkości. Montaż obok siebie. Typ...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do 2 przełączników o tej samej lub zbliżonej wielkości. Bardzo długie cięgna do...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do dwóch miejsc zaciskowych na górze i na dole do 3 -wzgl 4-biegunowych...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 400mm maks. głębokość montażowa. Zastosowanie do: NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 600mm maks. głębokość montażowa. Zastosowanie do: NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Nie stosować w połączeniu z napędem zdalnym NZM..XR... Gdy wyzwalacz prądu roboczego...
