Wyłączniki serii NZM..-A NA swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynkach całego świata. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Przełączniki są zgodne zarówno z atestami UL/CSA oraz przepisami IEC. Należy przestrzegać wartości mocy łączeniowych IEC podanych na tabliczce znamionowej. Regulowany wyzwalacz przeciążeniowy lr
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
200 - 250 A
Zakres nastawy wyzwalacza zwarciowego
1500 - 2500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
250 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Ze wskaźnikiem wyłączenia
Nie
W komplecie z zabezpieczeniem
Tak
Wbudowany napęd silnikowy
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Z wyzwalaczem podnapięciowym
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala szybko i ekonomicznie dobierać różne wielkości z/bez rękojeści lub napędu...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala na łączenie przy otwartych drzwiach szafy sterowniczej. Nakłada się na oś...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 400mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 600mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4...

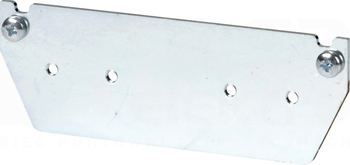

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Mocowanie na kątowniku montażowym przy zastosowaniu zacisków przewodu N lub PE K25...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do dźwigni wychylnych, rękojeść z napędem obrotowym i napędem zdalnym o klasie...

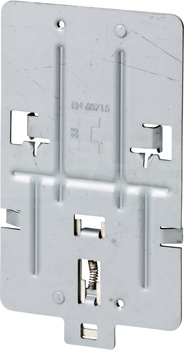

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala zaczepiać przełączniki na szynie DIN. Do szyny uniwersalnej 75mm. Nie można...

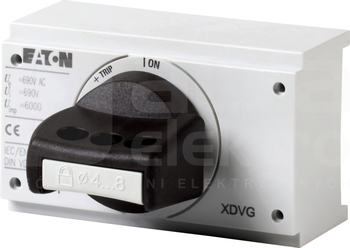

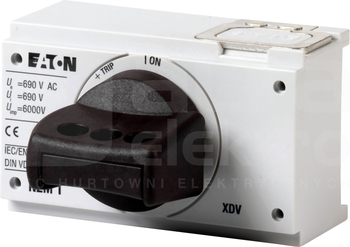

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym i ramką zaślepiającą. Standard, czarny/szary. Zamykany...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym i ramką zaślepiającą. Nie można łączyć z mechanicznym...

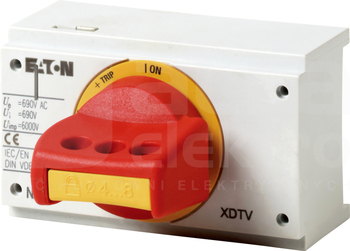

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym i ramką zaślepiającą. Czerwono-żółty kolor WYŁĄCZNIKA...

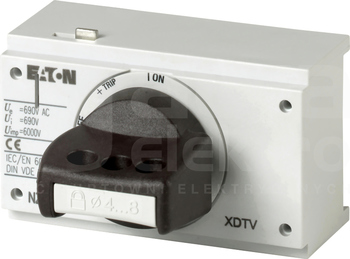

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym, możliwość łączenia z ramką zaślepiającą, sprawdzanie...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym, możliwość łączenia z ramką zaślepiającą, sprawdzanie...
