Podstawowa obudowa rozdzielnicy, charakterystyka materiału poliwęglan, odporny na wstrząsy, stopień ochrony IP65, Opatentowane zapięcia pokrywy ze zintegrowaną kompensacją nadciśnienia, zamknięte płyty boczne obudowy, wytłoczenia na całym obszarze, otwarta góra i dół, uszczelniane zapięcia pokrywy, RAL 7035, szary (podstawa), przezroczysty przydymiony, (pokrywa), Głębokość montażu z płytą montażową=200 mm, typ osłony: przezroczysta przydymiona, Typ podstawy: otwarta od góry i od dołu
Dane techniczne
Drzwi/pokrywa z materiału o wysokiej wytrzymałości mechanicznej
6 mm
Głębokość
225 mm
Głębokość wbudowania
200 mm
Głębokość wewnętrzna
200 mm
Liczba modułów
1
Liczba otworów pod flansze
4
Liczba rzędów
0
Liczba wejść kablowych
76
Numer RAL
7035
Obudowa z materiału o wysokiej wytrzymałości mechanicznej
Profil kątowy Z do mocowania obudów CI na ścianie, odstęp tylnej ściany obudowy od ściany=50mm, maks 4x CI44… jedno na drugim, charakterystyka materiału Stal, ocynkowany, ze śrubami mocującymi
Profil kątowy Z do mocowania obudów CI na ścianie, odstęp tylnej ściany obudowy od ściany=50mm, maks 2x CI44… jedno na drugim, charakterystyka materiału Stal, ocynkowany, ze śrubami mocującymi
Profil kątowy Z do mocowania obudów CI na ścianie, odstęp tylnej ściany obudowy od ściany=50mm, maks 2x CI43… jedno na drugim, charakterystyka materiału Stal, ocynkowany, ze śrubami mocującymi
Profil kątowy Z do mocowania obudów CI na ścianie, odstęp tylnej ściany obudowy od ściany=50mm, długość kątownika 2125mm, przyciąć do długości użytkowej, charakterystyka materiału Stal, ocynkowany, ze śrubami mocującymi
Profil kątowy Z do mocowania obudów CI na ścianie, odstęp tylnej ściany obudowy od ściany=50mm, maks 5x CI43… jedno na drugim, charakterystyka materiału Stal, ocynkowany, ze śrubami mocującymi

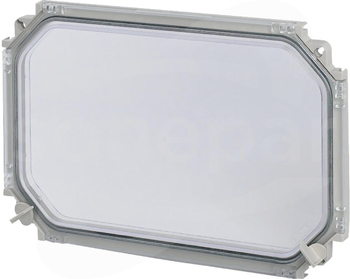

Pojedyncze drzwi, stopień ochrony IP65, zawiasy drzwi mogą być zmieniane na lewą, prawą, górną lub dolną stronę, kąt otwarcia do 180°, przezroczyste dymione, dostarczane wyposażenie obejmuje wspornik i materiał mocujący
Dane techniczne
Głębokość
45 mm
Szerokość
350 mm
Wysokość
225 mm
Wersja z drzwiami przeszklonymi
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Drzwi ochronne
Stopień ochrony (IP)
IP65
Wykończenie powierzchni
Stan surowy
Stopień ochrony (NEMA)
Inne
Wersja drzwi z cięgnem rozłącznika
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC

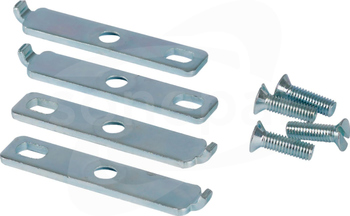

Listwa modułowa z blachy stalowej 3mm, ocynkowany, z krawędziowaniem zapewniającym większe bezpieczeństwo, zastosowanie poziomo do CI43 CI44 CI45 CI48 i pionowo do CI44 , włącznie z 4 śrubami mocującymi zabezpieczonymi przed zgubieniem zapewniającymi łatwe mocowanie w obudowie CI

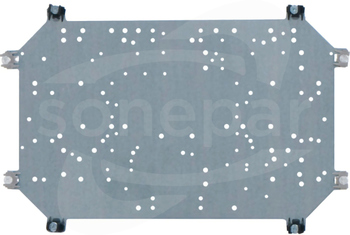

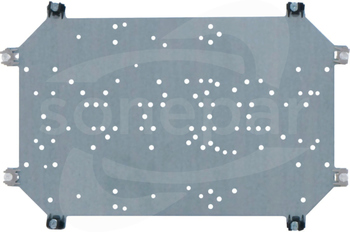

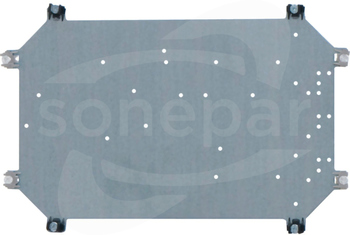

Płyty montażowe z blachy stalowej 3 mm, ocynkowany, może być używany dla Ci43, CI44, CI45 i CI48, w tym 4 śruby mocujące do prostego montażu w obudowie CI

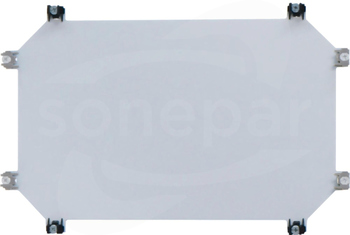

Płyta montażowa z izolowanego materiału 4 mm, dobra odporność mechaniczna w wysokich temperaturach, trudnopalny, bez halogenu, kolor szary RAL 7035, Wzmocniony włóknem szklanym, Urządzenia mocuje się nakrętkami oporowymi, może być używany dla Ci43, CI44, CI45 i CI48, w tym 4 śruby mocujące do prostego...

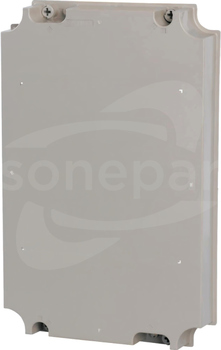

Osłona ochronna do bezpieczników montowanych w obudowie CI, może być używana do RS... 3-50 i GST00-160-40-60-AOU w CI43..., należy zawsze zamawiać również zestaw wsporników pomocniczych AH-GA, RAL 7035
Osłona ochronna do bezpieczników montowanych w obudowie CI, może być używana do RS... 3-50 i GST00-160-40-60-AOU w CI43..., należy zawsze zamawiać również zestaw wsporników pomocniczych AH-GA, RAL 7035

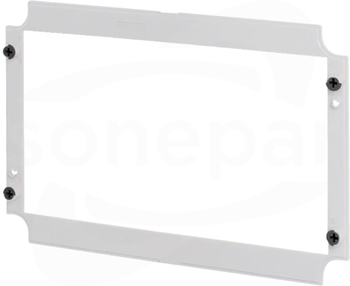

Osłona ochronna do bezpieczników montowanych w obudowie CI, może być używana do RS... 3-50 i GSTA1 w połączeniu z płytą adaptera A-GSTA1/... w CI43..., należy zawsze zamawiać również zestaw wsporników AH-GA, RAL 7035
Elementy mocujące pokrywę obudowy CI, typ mechanizmu blokującego: uruchamianie za pomocą narzędzi (niedostępne dla niewykwalifikowanego personelu), może być stosowany do wszystkich pokryw od D150 do D250, RAL 7037
Elementy mocujące pokrywę obudowy CI, typ mechanizmu blokującego: uruchamianie za pomocą narzędzi (niedostępne dla niewykwalifikowanego personelu), może być stosowany do wszystkich pokryw D125, RAL 7037
Zestaw zawiasów pokrywy, może być stosowany do wszystkich obudów CI, w których kołnierz nie jest przymocowany do strony zawiasu, 1 zestaw składa się z 2x zawiasów z materiałem mocującym i szablonem, Zatwierdzony przez UL
