files/fotob/1603060.png.

Porównaj

Producent:

ABB

Produkty z serii:

AF09Z

Nr Katalogowy:

1SBL136001R3010

Symbol Sonepar:

P01756135

Jednostka miary:

szt

Dostępność w magazynie centralnym:

Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!

Kontakt do hurtownii

Opis produktu

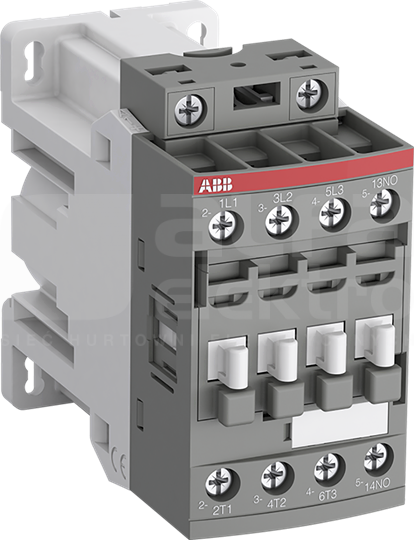

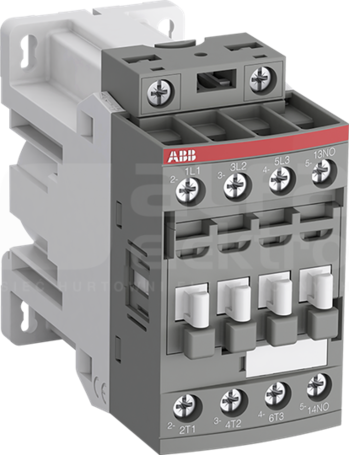

AF09Z-30-10-30 to 3-biegunowy stycznik 690 V IEC lub 600 UL z jednym wbudowanym stykiem pomocniczym NO i zaciskami śrubowymi, sterujący silnikami o mocy do 4 kW / 400 V AC (AC-3) lub 5 hp / 480 V UL i przełączające obwody mocy do 25 A (AC-1) lub 25 A UL ogólnego zastosowania

Dane techniczne

Głębokość

97 mm

Liczba styków głównych rozwiernych

Liczba styków głównych zwiernych

Liczba styków pomocniczych rozwiernych

Liczba styków pomocniczych zwiernych

Napięcie pracy dla AC 50 Hz

690 - 690 V

Napięcie pracy dla AC 60 Hz

690 - 690 V

Szerokość

45 mm

Wysokość

86 mm

Znamionowa moc pracy NEMA

3.729 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

24 - 24 V

Znamionowe napięcie sterowania Us dla AC 60 Hz

24 - 24 V

Znamionowe napięcie sterowania Us dla DC

24 - 24 V

Znamionowy prąd pracy Ie dla AC-1, 400 V

25 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

9 A

Wersja modułowa

Nie

Rodzaj napięcia sterowania

Rodzaj podłączenia styków głównych

Połączenie śrubowe

Pliki do pobrania

Karta katalogowa

Format: pdf

Pobierz

Deklaracja zgodności CE

Format: pdf

Pobierz
