Producent:

ABB

Produkty z serii:

AF190

Nr Katalogowy:

1SFL487102R1322

Kod EAN:

7320500504284

Symbol Sonepar:

P01703400

Jednostka miary:

szt

Dostępność w magazynie centralnym:

Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!

Kontakt do hurtownii

Opis produktu

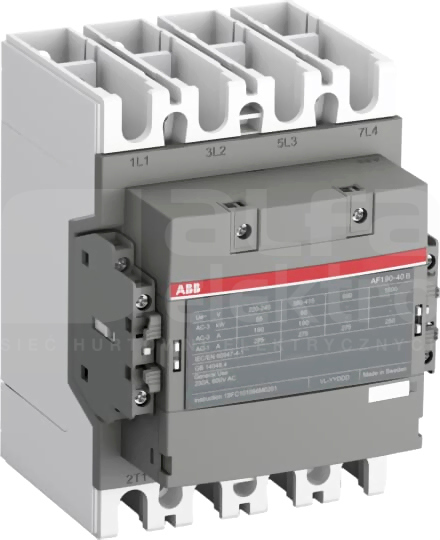

AF190-40-22-13 to 4-biegunowy stycznik — 1000 V IEC lub 600 V UL z szynami obwodów głównych, ze wstępnie zamontowanymi stykami pomocniczymi 2NO + 2NC, sterujący silnikami do 90 kW / 400 V AC (AC-3) / i przełączający obwody mocy do 275 A (AC-1) lub 230 A UL do użytku ogólnego

Dane techniczne

Głębokość

153 mm

Liczba styków głównych rozwiernych

Liczba styków głównych zwiernych

Liczba styków pomocniczych rozwiernych

Liczba styków pomocniczych zwiernych

Napięcie pracy dla AC 50 Hz

1000 - 1000 V

Napięcie pracy dla AC 60 Hz

1000 - 1000 V

Szerokość

140 mm

Wysokość

196 mm

Znamionowa moc pracy NEMA

44.742 kW

Znamionowa moc pracy dla AC-3, 400 V

90 kW

Znamionowe napięcie sterowania Us dla AC 50 Hz

100 - 250 V

Znamionowe napięcie sterowania Us dla AC 60 Hz

100 - 250 V

Znamionowe napięcie sterowania Us dla DC

100 - 250 V

Znamionowy prąd pracy Ie dla AC-1, 400 V

275 A

Znamionowy prąd pracy Ie dla AC-3, 400 V

190 A

Wersja modułowa

Nie

Rodzaj napięcia sterowania

AC/DC

Rodzaj podłączenia styków głównych

Połączenie szynowe
