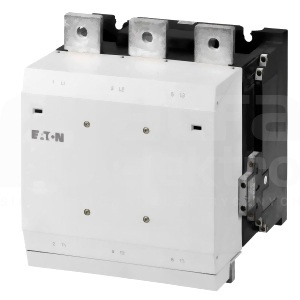

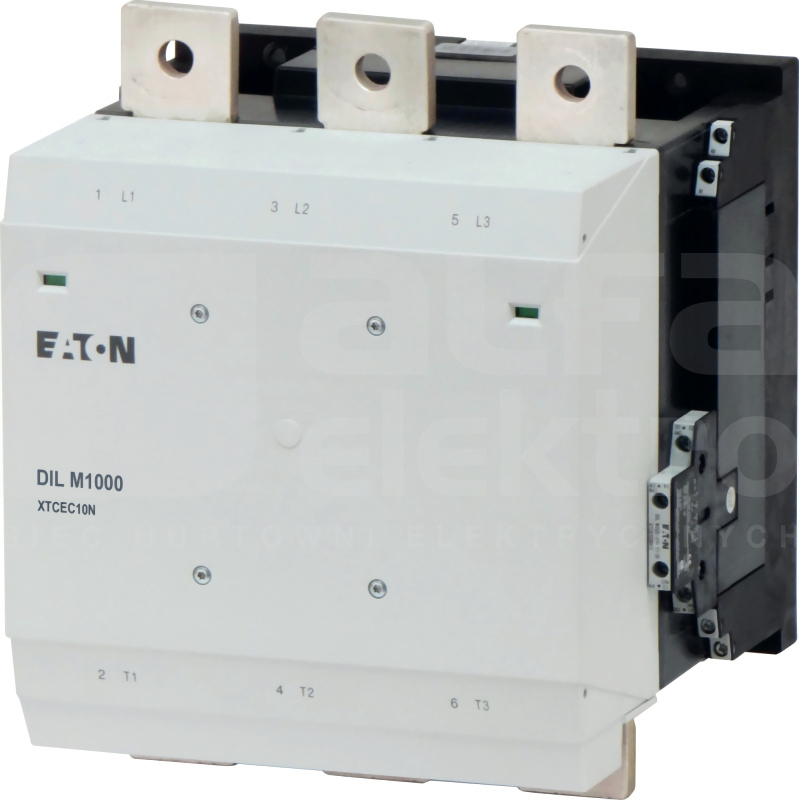

DILM1000/22 1000A 560,0kW 2NO+2NC RA250 Stycznik 3P

Stycznik mocy, Aplikacja: Stycznik mocy do silników, Urządzenia komfortowe powyżej 170 A, Kategoria użytkowa: AC-1: Obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe, AC-3: Silniki klatkowe: rozruch, wyłączanie w czasie pracy, AC-4: Silniki klatkowe: rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy, Sposób podłączenia: podłączenia na śrubę, Znamionowy prąd pracy AC-3 380 V 400 V: Ie= 1000 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny, 3-biegunowe, 50 - 60 Hz otwarte przy 40 °C: Ith =Ie= 1225 A, Znamionowy prąd pracy AC-1 konwencjonalny prąd termiczny 1-biegunowy bez obudowy: Ith= 2500 A, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-3 220 V 230 V: P= 315 kW, 380 V 400 V: P= 560 kW, 660 V 690 V: P= 1000 kW, Maks. moc znamionowa silników trójfazowych 50 - 60 Hz AC-4 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 780 kW, do łączenia z modułem wyłącznika pomocniczego: DILM820-XHI…, Wyposażenie w styki Z = Zestyk zwierny: 2 zestyk zwierny, Wyposażenie w styki R = Styki rozwierne: 2 R, Wskazówki: Wbudowany układ ochronny w elektronice sterującej, 660 V, 690 V wzgl. 1000 V: nie stosować bezpośrednio nawrotu, Rodzaj prądu AC/DC: Praca AC i DC
