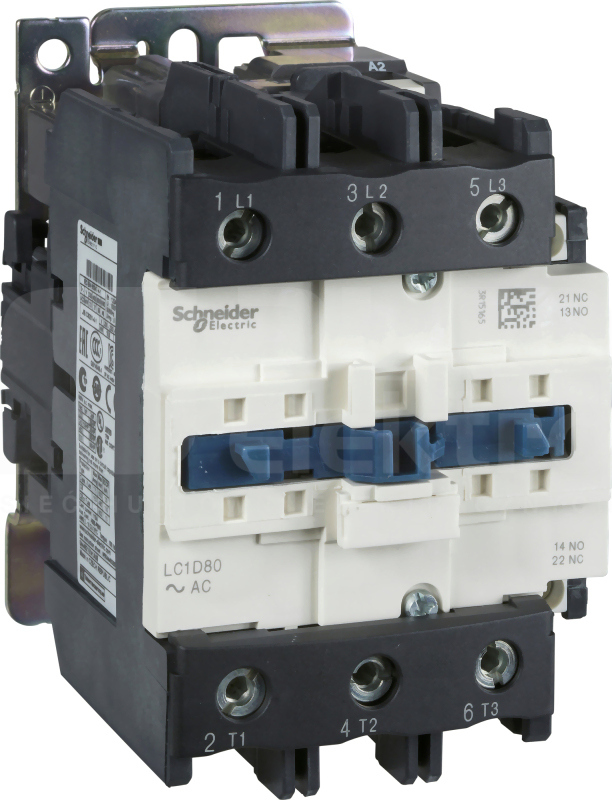

Stycznik mocy TeSys D AC3 80A 3p 1NO 1NC cewka 230VAC. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik - skrócona nazwa urządzenia: LC1D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3, AC-4 - Opis biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie łączeniowe: <= 300 V DC 25...400 Hz dla obwód mocy, <= 690 V prąd przemienny (AC) dla obwód mocy - Znamionowy prąd łączeniowy [Ie]: 125 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla obwód mocy, 80 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla obwód mocy - moc silnika w kW: 22 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3, 37 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-3, 45 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3 - moc silnika w KM: 15 HP w 230/240 V AC 50/60 Hzdo1 faza silniki, 20 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 25 HP w 230/240 V AC 50/60 Hzdo3 fazy silniki, 60 HP w 460/480 V AC 50/60 Hzdo3 fazy silniki, 60 HP w 575/600 V AC 50/60 Hzdo3 fazy silniki, 7,5 HP w 115 V AC 50/60 Hzdo1 faza silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <= 60 °C dla obwód sygnalizacyjny, 125 A w <= 60 °C dla obwód mocy - Irms znamionowy prąd załączany: 1100 A w 440 V dla Obwód zasilający zgodnie z IEC 60947, 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 120 A 500 ms obwód sygnalizacyjny, 135 A <= 40 °C 10 min. obwód mocy, 140 A 100 ms obwód sygnalizacyjny, 320 A <= 40 °C 1 min. obwód mocy, 640 A <= 40 °C 10 s obwód mocy, 990 A <= 40 °C 1 s obwód mocy - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 160 A gG w <= 690 V koordynacja typ 2 dla obwód mocy, 200 A gG w <= 690 V koordynacja typ 1 dla obwód mocy - Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 - trwałość elektryczna: 0,8 Mcykli 125 A AC-1 przy Ue <= 440 V, 1,5 Mcykli 80 A AC-3 przy Ue <= 440 V - strata mocy na biegun: 12.5 W AC-1, 5,1 W AC-3 - pokrywa ochronna: bez - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - przyłącza - zaciski: obwód mocy[]:[] złącze 1 kabel (kable) 4...50 mm² - sztywność kabla: stały - bez końcówka przewodu, obwód mocy[]:[] złącze 2 kabel (kable) 4...25 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówką kablową, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 4...50 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 4...50 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 4...16 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 4...25 mm² - sztywność kabla: elastyczny - bez końcówka przewodu - moment dokręcania: obwód mocy[]:[] 9 N.m - wł złącze - ze śrubokrętem płaska Ø 6 do Ø 8 mm, obwód mocy[]:[] 9 N.m - wł złącze sześciokątny 4 mm, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwody sterowania : 1.2 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 20...35 ms zamykanie, 6...20 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 4 Mcykli
