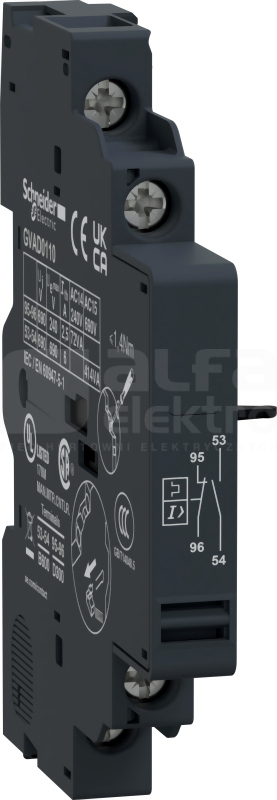

TeSys GV auxiliary contact block, 1NC fault signalling contact and 1NO instantaneous auxiliary contact, for motor circuit breakers GV2 and GV3. Instantaneous auxiliary contact rated for AC operation up to 6A/690V and DC operation up to 6A/240V DC, fault signalling contact rated for AC operation up to 2A/240V and DC operation up to 1A/60V DC. To be installed on left-hand LH side, next to the circuit breaker, 1 block mounting maximum, connection by screw clamp terminals. Multi-standards certified (IEC, UL, CSA, CCC, EAC), Green Premium compliant (RoHs/Reach)
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 1A/690V, do zastosowań w silnikach 3-fazowych 0,25-0,37kW 400V. Zapewnia zabezpieczenie magnetyczne z poziomem wyzwalania 13xIn oraz wysoką zdolność wyłączania Icu 100kA. Podłączenie za pomocą zacisków śrubowych. Sterowanie start-stop za pomocą...
Dane techniczne
Głębokość
97 mm
Liczba biegunów
3
Straty mocy
1.8 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza zwarciowego
13 - 13 A
Znamionowa moc pracy dla AC-3, 230 V
0.18 kW
Znamionowa moc pracy dla AC-3, 400 V
0.37 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

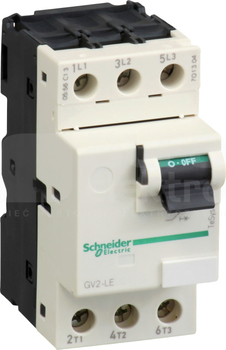

TeSys GV motor circuit breaker, 3 poles (3P), 1.6A/690V, for 3-phase motor applications 0.55kW@400V. It provides a magnetic protection with a tripping level at 13xIn, high breaking capacity Icu 100kA. Connection by screw clamp terminals. Start-stop control by toggle guaranteed for 100 000 cycles AC-3...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
1.8 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza zwarciowego
22.5 - 22.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.25 kW
Znamionowa moc pracy dla AC-3, 400 V
0.55 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 2.5A/690V, for 3-phase motor applications 0.75kW@400V. It provides a magnetic protection with a tripping level at 13xIn, high breaking capacity Icu 100kA@400V. Connection by screw clamp terminals. Start-stop control by toggle guaranteed for 100 000 cycles...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
1.8 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza zwarciowego
33.5 - 33.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.37 kW
Znamionowa moc pracy dla AC-3, 400 V
1.1 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 32A/690V, for 3-phase motor applications 15kW@400V. It provides a magnetic protection with a tripping level at 13xIn, high breaking capacity Icu 10kA@400V. Connection by screw clamp terminals. Start-stop control by toggle guaranteed for 100 000 cycles AC-3...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
1.8 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza zwarciowego
416 - 416 A
Znamionowa moc pracy dla AC-3, 230 V
7.5 kW
Znamionowa moc pracy dla AC-3, 400 V
15 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
GV2ME06 jest wyłącznikiem silnikowym z serii TeSys firmy Schneider Electric. Zapewnia zabezpieczenie zwarciowe i przeciążeniowe dla silników od 0,35-0,55kW (1-1,6A) przy 400V i zdolność zwarciową Icu 100kA. Umożliwia sterowanie silnikiem (załączanie/wyłączanie) za pomoc ą przycisków. Wyłącznik...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
1 - 1.6 A
Zakres nastawy wyzwalacza zwarciowego
22.5 - 22.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.25 kW
Znamionowa moc pracy dla AC-3, 400 V
0.55 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
GV2ME16 jest wyłącznikiem silnikowym z serii TeSys firmy Schneider Electric. Zapewnia zabezpieczenie zwarciowe i przeciążeniowe dla silników 5,5kW (9-14A) przy 400V i zdolność zwarciową Icu 100kA. Umożliwia sterowanie silnikiem (załączanie/wyłączanie) za pomocą przycisk ów. Wyłącznik...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
9 - 14 A
Zakres nastawy wyzwalacza zwarciowego
170 - 170 A
Znamionowa moc pracy dla AC-3, 230 V
3 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

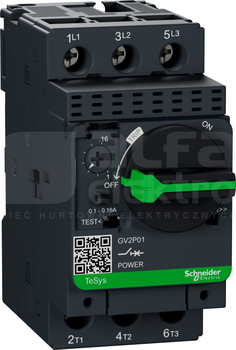

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 0.16A/690V, do zastosowań w silnikach 3-fazowych o mocy poniżej 0.06kW 400V. Zapewnia zabezpieczenie termiczno-magnetyczne z zakresem nastaw termicznych 0,1-0,16A, wyzwalanie magnetyczne przy 9xIn oraz wysoką zdolność wyłączania Icu 100kA 400V...
Dane techniczne
Głębokość
97 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.1 - 0.16 A
Zakres nastawy wyzwalacza zwarciowego
1.5 - 1.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.018 kW
Znamionowa moc pracy dla AC-3, 400 V
0.037 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 0,4A/690V, do aplikacji silnikowych o wysokim prądzie rozruchowym 0,06-0,09kW 400V. Zapewnia zabezpieczenie termiczno-magnetyczne z zakresem nastaw termicznych 0,25-0,40A, poziom wyzwalania magnetycznego przy 20xIn oraz wysoką zdolność wyłączania...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.25 - 0.4 A
Zakres nastawy wyzwalacza zwarciowego
8 - 8 A
Znamionowa moc pracy dla AC-3, 230 V
0.06 kW
Znamionowa moc pracy dla AC-3, 400 V
0.09 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 0,63A/690V, do aplikacji silnikowych o wysokim prądzie rozruchowym 0,12-0,18kW 400V. Zapewnia zabezpieczenie termiczno-magnetyczne z zakresem nastaw termicznych 0,40-0,63A, poziom wyzwalania magnetycznego przy 20xIn oraz wysoką zdolność wyłączania...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.4 - 0.63 A
Zakres nastawy wyzwalacza zwarciowego
13 - 13 A
Znamionowa moc pracy dla AC-3, 230 V
0.09 kW
Znamionowa moc pracy dla AC-3, 400 V
0.18 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 1A/690V, do aplikacji silnikowych o wysokim prądzie rozruchowym 0,25-0,37kW 400V. Zapewnia zabezpieczenie termiczno-magnetyczne z zakresem nastaw termicznych 0,63-1A, poziom wyzwalania magnetycznego przy 20xIn oraz wysoką zdolność wyłączania Icu...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.63 - 1 A
Zakres nastawy wyzwalacza zwarciowego
22 - 22 A
Znamionowa moc pracy dla AC-3, 230 V
0.12 kW
Znamionowa moc pracy dla AC-3, 400 V
0.37 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 65 A/690 V, do zastosowań w silnikach 3-fazowych 30kW przy 400V. Zapewnia zabezpieczenie magnetyczne z poziomem wyzwalania 14xIn i wysoką zdolnością wyłączania Icu 50kA przy 400V. Połączenie za pomocą zacisków śrubowych BTR Everlink. Sterowanie...
Dane techniczne
Głębokość
136 mm
Liczba biegunów
3
Straty mocy
8 W
Szerokość
55 mm
Wysokość
132 mm
Zakres nastawy wyzwalacza zwarciowego
65 - 65 A
Znamionowa moc pracy dla AC-3, 230 V
18.5 kW
Znamionowa moc pracy dla AC-3, 400 V
30 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

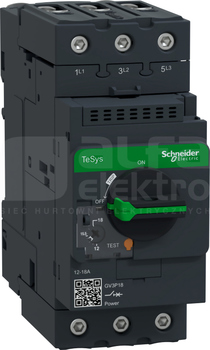

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 18 A/690 V, do zastosowań w silnikach 3-fazowych 7.5kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 12-18A, wyzwalanie magnetyczne przy 14xIn, wysoka zdolność wyłączania Icu 100kA przy 400V. Połączenie za pomocą...
Dane techniczne
Głębokość
136 mm
Liczba biegunów
3
Straty mocy
8 W
Szerokość
55 mm
Wysokość
132 mm
Zakres nastawy wyzwalacza przeciążeniowego
12 - 18 A
Zakres nastawy wyzwalacza zwarciowego
252 - 252 A
Znamionowa moc pracy dla AC-3, 230 V
4 kW
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 13 A/690 V, do zastosowań w silnikach 3-fazowych 5.5kW przy 400V. Zapewnia ochronę termiczno-magnetyczną z zakresem nastaw termicznych 9-13A, wyzwalanie magnetyczne przy 14xIn, wysoka zdolność wyłączania Icu 100kA przy 400V. Połączenie za pomocą...
Dane techniczne
Głębokość
136 mm
Liczba biegunów
3
Straty mocy
8 W
Szerokość
55 mm
Wysokość
132 mm
Zakres nastawy wyzwalacza przeciążeniowego
9 - 13 A
Zakres nastawy wyzwalacza zwarciowego
182 - 182 A
Znamionowa moc pracy dla AC-3, 230 V
3 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
