Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. iOF jest używany jako skrócona nazwa urządzenia lub kod zgodności. Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi od 1mm² do 4mm². iOF jest używany jako skrócona nazwa urządzenia lub kod zgodności. Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 sztywnych drutów miedzianych. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na górze. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 86 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i EN/IEC 60947-5-4. Ten produkt posiada certyfikaty LCIE, ASEFA, KEMA i ASTA
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy

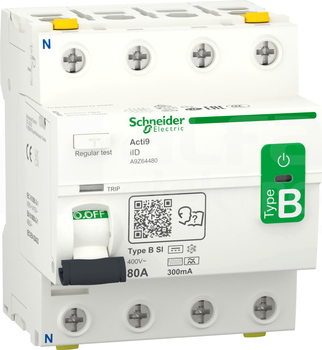

This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P circuit breaker with 80A In rated current, 300mA earth leakage sensitivity and B-SI type protection class. This product protects against electrical shock by indirect contact and fire hazards. It performs the...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P circuit breaker with 40A In rated current, a sensitivity of 300mA with a B-SI type protection class. This product protects against electrical shock by indirect contact and fire hazards. It performs the function...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB) for electrical vehicle. It is a 2P circuit breaker with In rated current of 40A, B-EV type protection class and a 30mA earth leakage sensitivity. This product protects against electrical shock by direct or indirect contact...
Acti9 iID to niezawodny wyłącznik różnicowoprądowy. Wyłącznik 4-biegunowy o prądzie znamionowym [In] 25 A, czułości na upływ prądu do ziemi 30 mA i klasie ochrony typu B-SI. Produkt chroni przez porażeniem prądem elektrycznym przy dotyku bezpośrednim. Pełni funkcję odłączenia obwodów...
Wyłącznik różnicowoprądowy iID-63-4-30-A 63A 4-biegunowy 30mA typ A ,o numerze A9Z21463 Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21440, iID-40-4-30-A, 4-biegunowy, prąd znamionowy 40A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
Wyłącznik różnicowoprądowy iID-40-4-300-A 40A 4-biegunowy 300mA typ A ,o numerze A9Z24440 Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21425, iID-25-4-30-A, 4-biegunowy, prąd znamionowy 40A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
This Acti 9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P, rated current is 100 A, and operating voltage is 380VAC to 415VAC. Making and breaking capacity is 1500A (Im/IΔm). Electrical endurance goes up to 10000 cycles, and mechanical endurance goes up to 20000 cycles...
This Acti 9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P, rated current is 40A, and operating voltage is 220VAC to 240VAC. Making and breaking capacity is 1500A (Im/IΔm). Electrical endurance goes up to 15000 cycles, and mechanical endurance goes up to 20000 cycles...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21240, iID-40-2-30-A, 2-biegunowy, prąd znamionowy 40A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
This Acti 9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P, rated current is 40A, and operating voltage is 220VAC to 240VAC. Making and breaking capacity is 1500A (Im/IΔm). Electrical endurance goes up to 15000 cycles, and mechanical endurance goes up to 20000 cycles...
Wyłącznik różnicowoprądowy iID-40-2-300-AC 40A 2-biegunowy 300mA typ AC,o numerze A9Z14240 Podwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego...
This Acti 9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P, rated current is 40A, and operating voltage is 220VAC to 240VAC. Making and breaking capacity is 1500A (Im/IΔm). Electrical endurance goes up to 15000 cycles, and mechanical endurance goes up to 20000 cycles...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z21225, iID-25-2-30-A, 2-biegunowy, prąd znamionowy 25A, czułość 30 mA, typ A Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość bezpośredniego podłączenia dwóch przewodów...
Wyłącznik nadprądowy iC60N-C16-3N C 16A 3N-biegunowy ,o numerze A9F04716. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
4
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04316, iC60N-C16-3, 3-biegunowy (trójbiegunowy), 16A, charakterystyka C, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04310, iC60N-C10-3, 3-biegunowy (trójbiegunowy), 10A, charakterystyka C, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F03316, iC60N-B16-3, 3-biegunowy (trójbiegunowy), 16A, charakterystyka B, wytrzymałość zwarciowa 6kA, za pewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04202, iC60N-C2-2, 2-biegunowy (dwubiegunowy), 2A, charakterystyka C, wytrzymałość zwarciowa 6kA, zapew nia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
2 A
Stopień zanieczyszczenia
3
Straty mocy
1.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
