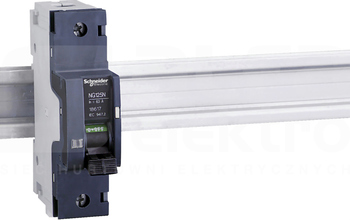

This Acti9 NG125N product is a low voltage circuit breaker. It is a 1P circuit breaker with 1 protected pole and 80A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 25kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 50 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Osłona boczna do szyny sztyftowej A9XPE110 1-biegunowa (jednobiegunowa), o numerze A9XPE110, zestaw 10 sztuk. Żólta kolorystyka wskazująca na duże znaczenie osłon bocznych i zaślepek szyn w zakresie bezpieczeństwa
Osłona zębów szyny sztyftowej, zestaw 20 sztuk. gama produktów: Acti 9 - Typ produktu lub komponentu : pokrywa zębatki szyny grzebieniowej - Kategoria akcesoriów / części oddzielnych: wyposażenie do izolacji - ilość sztuk w zestawie: zestaw 20 szt
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 63A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 3kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 3kA at 380VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
1
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
3 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 C120N to wielostandardowy wyłącznik miniaturowy niskiego napięcia (MCB). Jest to wyłącznik automatyczny 1P z 1 chronionym biegunem, prądem znamionowym 80 A i krzywą zadziałania C. Znamionowa zdolność wyłączania Icu wynosi do 3 kA przy 380VAC do 415VAC zgodnie z normą IEC/EN 60947-2...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120N is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 3kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 3kA at 380VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 C120N to wielostandardowy wyłącznik miniaturowy niskiego napięcia (MCB). Jest to wyłącznik automatyczny 1P z 1 chronionym biegunem, prądem znamionowym 125A i krzywą zadziałania C. Znamionowa zdolność wyłączania Icu wynosi do 3 kA przy 380VAC do 415VAC zgodnie z normą IEC/EN 60947-2...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
125 A
Stopień zanieczyszczenia
3
Straty mocy
4.1 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
3 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

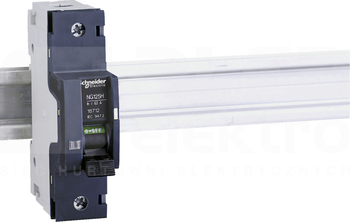

This Acti9 NG125H product is a low voltage circuit breaker. It is a 1P circuit breaker with 1 protected pole and 16A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 36kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
9 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120H is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 80A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 15kA at 220VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
80 A
Stopień zanieczyszczenia
3
Straty mocy
3.2 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 C120H is a low voltage multistandard miniature circuit breaker (MCB). It is a 1P circuit breaker with 1 protected pole, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 15kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 15kA at 220VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 C120H to niskonapięciowy, wielonapięciowy miniaturowy wyłącznik automatyczny (MCB). Jest to wyłącznik automatyczny 1P z 1 chronionym biegunem, prądem znamionowym 125A i krzywą zadziałania C. Znamionowa zdolność wyłączania Icu wynosi do 15 kA przy 220VAC do 240VAC zgodnie z normą...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
125 A
Stopień zanieczyszczenia
3
Straty mocy
4.1 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 60 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

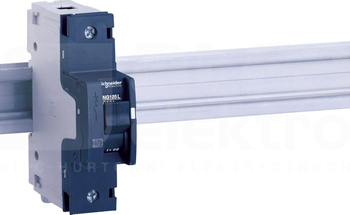

This Acti9 NG125L product is a low voltage circuit breaker. It is a 1P circuit breaker with 1 protected pole and 16A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 50kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 50kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
12.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 1P circuit breaker with 1 protected pole and 10A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 50kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 50kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
1.7 W
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
12.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
