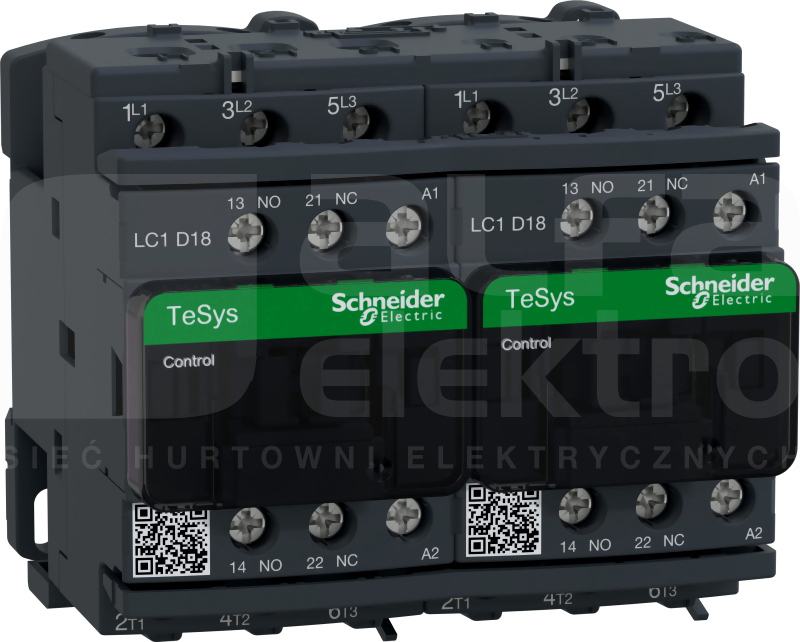

Stycznik nawrotny TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 18A/690V AC-3 (7,5kW@400V). Posiada cewkę 230V 50/60Hz AC, wbudowane styki pomocnicze 2NO+2NC (certyfikat lustrzany NC), podłączenie za pomocą zacisków śrubowych. Przy prędko ściach roboczych do 3600 cykli na godzinę i tempreturach do 60°C zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 90 mm), montaż na szynie DIN lub mocowanie śrubowe. Ze wstępnie okablowanymi przyłączami zasilania rewersyjnego, blokadą m echaniczną (bez blokady elektrycznej). Produkt posiada certyfikaty wielu standardów (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh).Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniają c produktom zgodność z przepisami dotyczącymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instru kcji dotyczących zakończenia eksploatacji
Dane techniczne
Głębokość
86 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
77 mm
Znamionowa moc pracy NEMA
7.46 kW
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 230 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 230 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
32 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
18 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
