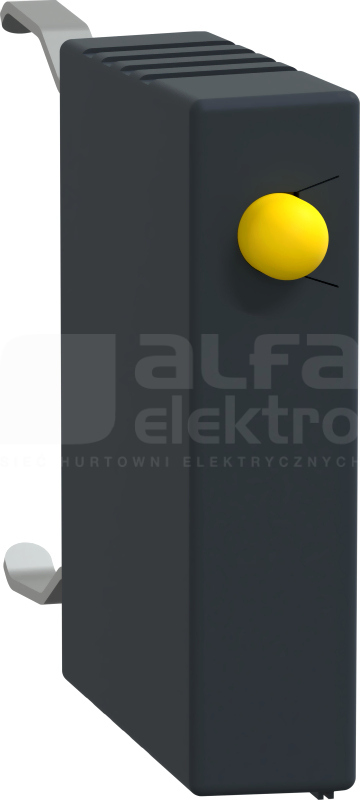

Moduł ochronny TeSys K, do styczników LC.K, LP.K, CA.K. Do stosowania w obwodach sterowania 50-129V AC lub DC, zapewnia ochronę warystorową ograniczając napięcie przejściowe do 2 Uc max. Montaż zatrzaskowy z przodu stycznika (bez użycia narzędzi), za wiera wskaźnik LED załączenia zasilania. Sprzedawane w partiach po 5 sztuk. Zgodność z Green Premium (RoHS/REACh). Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając produktom zgodność z przepisami dotyczą cymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji
TeSys K control relay, 4 contacts (2NO + 2NC), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 120V 50/60Hz AC control circuit, connection by screw clamp terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures high reliability...
Dane techniczne
Głębokość
93 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
2
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
2
Liczba styków pomocniczych zwiernych wyprzedzających
Stycznik pomocniczy TeSys K, 4 styki (3NO + 1NC), 10A/690V, do sterowania obciążeniami elektromagnetycznymi AC-15/DC-13. Zapewnia obwód sterowania 110V 50/60Hz AC, podłączenie za pomocą zacisków skrzynkowych. Przy wysokiej częstotliwości pracy do 180 cykli/min i temperaturze otoczenia -25/+50°C...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
Stycznik pomocniczy TeSys K, 4 styki (4NO), 10A/690V, do sterowania obciążeniami elektromagnetycznymi AC-15/DC-13. Zapewnia obwód sterowania 110V 50/60Hz AC, podłączenie za pomocą zacisków skrzynkowych. Przy wysokiej częstotliwości pracy do 180 cykli/min i temperaturze otoczenia -25/+50°C...
Dane techniczne
Głębokość
93 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
4
Liczba styków pomocniczych zwiernych wyprzedzających
TeSys K control relay, 4 contacts (4NO), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 120V 50/60Hz AC control circuit, connection by screw clamp terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures high reliability and durability...
Dane techniczne
Głębokość
68 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
4
Liczba styków pomocniczych zwiernych wyprzedzających
TeSys K control relay, 4 contacts (2NO + 2NC), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 60V DC control circuit with no inrush consumption, connection by screw clamp terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
2
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
2
Liczba styków pomocniczych zwiernych wyprzedzających
TeSys K control relay, 4 contacts (3NO + 1NC), 10A/690V, for control of electromagnetic loads AC-15/DC-13. It provides a 110V DC control circuit with no inrush consumption, connection by screw clamp terminals. For high operating rates until 180 cycles/min and ambient temperature -25/+50°C, it procures...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
TeSys K contactor, 3 poles (3NO), for motor control applications up to 6A/690V AC-3 (2.2kW@400V). It provides a 120V 50/60Hz AC coil, 1NO built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour and environments until 50°C, it procures reliability and...
Stycznik TeSys K, 4 biegunowy (2NO+2NC), do aplikacji sterowania obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 110V 50/60Hz AC, bez wbudowanego styku pomocniczego, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w st andardowych zastosowaniach przy szybkości...
TeSys K contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V), and for non-inductive load control applications up to 20A/690V AC-1. It provides a 120V 50/60Hz AC coil, 1NO built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 12A/690V AC-3 (5,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 110V 50/60Hz AC, wbudowany styk pomocniczy 1NC, podłąc zenie przez zaciski śrubowe. Zapewnia niezawodność...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 12A/690V AC-3 (5,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 110V 50/60Hz AC, wbudowany styk pomocniczy 1NO, podłąc zenie przez zaciski śrubowe. Zapewnia niezawodność...

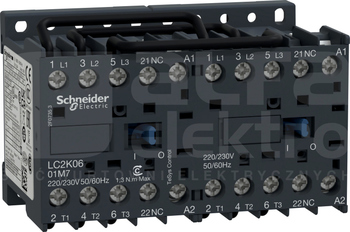

TeSys K reversing contactor, 3 poles (3NO), for motor control applications up to 6A/690V AC-3 (2.2kW@400V). It provides 110V 50/60Hz AC coils, 2NC built-in auxiliary contacts, connection by screw clamp terminals. For operating rates until 600 cycles/hour in AC-3 and environments until 50°C, it procures...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
2.24 kW
Znamionowa moc pracy dla AC-3, 400 V
2.2 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 110 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 110 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
6 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
TeSys K reversing contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V). It provides 110V 50/60Hz AC coils, 2NC built-in auxiliary contacts, connection by screw clamp terminals. For operating rates until 600 cycles/hour in AC-3 and environments until 50°C, it procures...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
3.73 kW
Znamionowa moc pracy dla AC-3, 400 V
4 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 110 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 110 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
9 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
